Selbstständige AL35 laufen Kupplungs-Lager frei
1. Art: selbstständig laufen Sie frei
2. Beschreibung:
Arten AL, ALPE sind Rollenart freiläuft. Dieses unitsare Teil des Stieber-Baukastenprinzips. Sie sind das Tragen gestützt, unter Verwendung zwei 160. Reihenlager und erfordern Ölschmierung. Diese Einheiten werden in den Entwürfen benutzt möglicherweise, die Ölschmierung bereitstellen und versiegeln als auf dem Beispiel umseitig.
Die Lager dürfen nicht axial betont werden. Gewöhnlich werden Arten AL, ALPE mit Standardabdeckungen benutzt, die entworfen sind, um Drehmoment zu übertragen, und Ölschmierung und -dichtung liefern. Normalerweise werden diese Abdeckungen in den Paaren entsprechend den Kombinationen benutzt, die auf den nächsten Seiten gezeigt werden. Der Außenring des ALmodel ist einfach, jede mögliche Komponente zu empfangen und zu zentrieren, die zur Toleranz H7 gebohrt wird. Drehmoment wird durch Bolzen durch die Abdeckung in diesem Fall übertragen. Arten AL, ALPE sind identisch, außer dass Art ALPE hat eine Keilnute auf dem Außendurchmesser, zum des Drehmoments zu übertragen. Zwei Papierdichtungen werden mit jeder zwischen geliefert den Außenring und die Abdeckungen gesetzt zu werden Einheit.
3.Bearings, das wir liefern, wie folgend:
Teilnummer | Bohrung (Millimeter) | Außendurchmesser (Millimeter) | Stärke (Millimeter) |
AL12 | 12 | 62 | 42 |
AL15 | 17 | 68 | 52 |
AL20 | 20 | 75 | 57 |
AL25 | 25 | 90 | 60 |
AL30 | 30 | 100 | 68 |
AL35 | 35 | 110 | 74 |
AL40 | 40 | 125 | 86 |
AL45 | 45 | 130 | 86 |
AL50 | 50 | 150 | 92 |
AL55 | 55 | 160 | 104 |
AL60 | 60 | 170 | 114 |
AL70 | 70 | 190 | 134 |
AL80 | 80 | 210 | 144 |
AL90 | 90 | 230 | 158 |
AL100 | 100 | 270 | 182 |
AL120 | 120 | 310 | 202 |
AL150 | 150 | 400 | 246 |
AL200 | 200 | 520 | 326 |
AL250 | 250 | 610 | 396 |

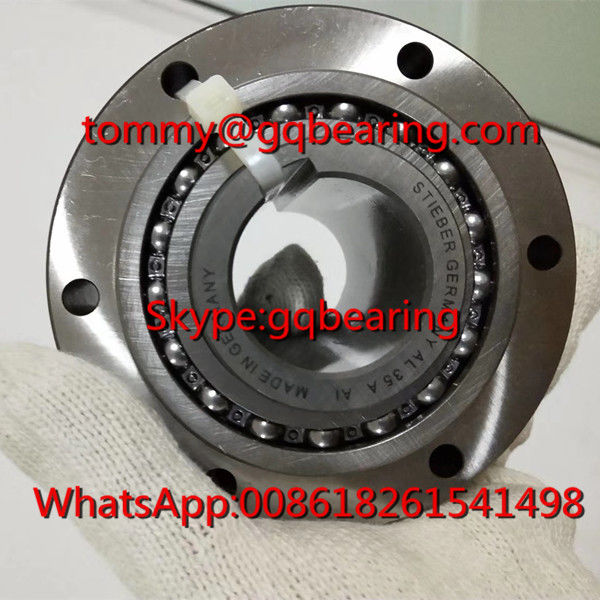

Fotos 4.Bearing:
Wenn Sie Lager AL35 kaufen möchten, treten Sie mit uns einfach in Verbindung.
