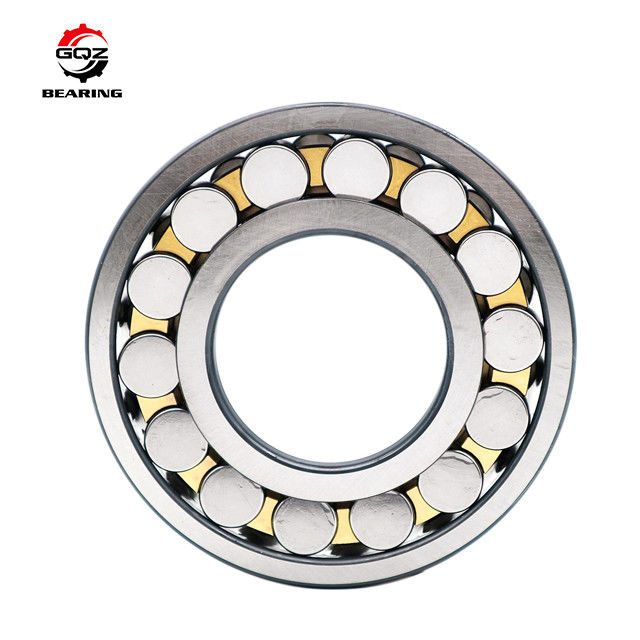

1. Sphärische Walzlager Spezifikation :
Lagerart | Sphärische Walzlager |
Lagermodell | 22340 MB |
Marke | GQZ |
Größe (mm) | 200*420*138 |
Gewicht (kg) | 96 kg |
Lagerbestand | Das reicht. |
Schmierung | Öl, Fett |
Anwendung | Automobilindustrie, Walzwerk, Bergbau und Metallurgie |
2.Arten von Lagern:
Sphärische Walzlager mit zwei Walzen, die hauptsächlich Radiallast tragen, aber auch axialer Last in beide Richtungen standhalten können.mit einer Breite von mehr als 20 mm,Diese Art von Lagerring-Rennstrecke ist kugelförmig, so dass die gute Leistung der Selbstausrichtung, kann Konzentrizität Fehler ausgleichen.
Es gibt zwei symmetrische kugelförmige Walzen, gibt es eine gemeinsame kugelförmige Außenring Raceway, die Lager Innenring mit zwei Achsen Neigung
Winkel des Laufweges, Ausrichtung mit guter Leistung, wenn die Achsenkraft gebogen oder ein anderes Herz installiert wird, das immer noch das normale Gebrauchslager ist, wechseln die Konzentrik mit dem Lagergrößenbereich,allgemein zulässige Ausrichtung 1 bis 2.5°-Winkellasttragbarkeit des größeren Typs, zusätzlich zu Radiallast, aber auch außerhalb der Rolle des Achslasttrahens, mit allgemein guter Aufprallfestigkeit,Selbstgerichtete Walzlager mit einer zulässigen Arbeitsgeschwindigkeit von weniger als.
3. Strukturtypen:
C (J), EC (J).CA, ECA, CAF, CAFA und so weiter.
1.CA: Integraler Messingkäfig, symmetrische Rollen in doppelter Reihe, Innenringfahrt
2.MA: Integraler Messingkäfig, symmetrische Rollen in doppelter Reihe, Außenringfahrt
3.MB: Zwei Stück Messingkäfig, doppelte Reihe asymmetrische Walzen, Innenringfahrt
4.CC: Zwei Stück Stahlkäfig, symmetrische Rollen in doppelter Reihe, Innenringfahrt
5.CTN1: Doppelreihe symmetrische Walzen, Nylonkäfig
6.K: Verjüngtes Bohrlager mit einer Verjüngung von 1:12
7.K30: Verjüngtes Bohrlager, die Verjüngung beträgt 1:3
4. Wir haben genug Vorräte, folgend sind unsere Produkte auf Lager.
Lagern NO. | d/mm | D/mm | B/mm | C/kN | C0/kN | Gewicht/kg |
22326 CC/W33 | 130 | 280 | 93 | 1120 | 1320 | 29 |
22326 CCJA/W33VA405 | 130 | 280 | 93 | 1120 | 1320 | 29 |
22326 CCK/W33 | 130 | 280 | 93 | 1120 | 1320 | 28.5 |
22326 CCKJA/W33VA405 | 130 | 280 | 93 | 1120 | 1320 | 28.5 |
23028 CC/W33 | 140 | 210 | 53 | 465 | 680 | 6.55 |
23028 CCK/W33 | 140 | 210 | 53 | 465 | 680 | 6.35 |
24028 CC/W33 | 140 | 210 | 69 | 570 | 900 | 8.55 |
24028 CCK30/W33 | 140 | 210 | 69 | 570 | 900 | 8.4 |
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. | 140 | 210 | 69 | 570 | 900 | 8.55 |
23128 CC/W33 | 140 | 225 | 68 | 630 | 900 | 10.5 |
23128 CCK/W33 | 140 | 225 | 68 | 630 | 900 | 10 |
24128 CC/W33 | 140 | 225 | 85 | 765 | 1160 | 13.5 |
24128 CCK30/W33 | 140 | 225 | 85 | 765 | 1160 | 13.5 |
24128-2CS2/VT143 | 140 | 225 | 85 | 765 | 1160 | 13.5 |
22228 CC/W33 | 140 | 250 | 68 | 710 | 900 | 14 |
22228 CCK/W33 | 140 | 250 | 68 | 710 | 900 | 13.5 |
23228 CC/W33 | 140 | 250 | 88 | 915 | 1250 | 19 |
23228 CCK/W33 | 140 | 250 | 88 | 915 | 1250 | 18.5 |
