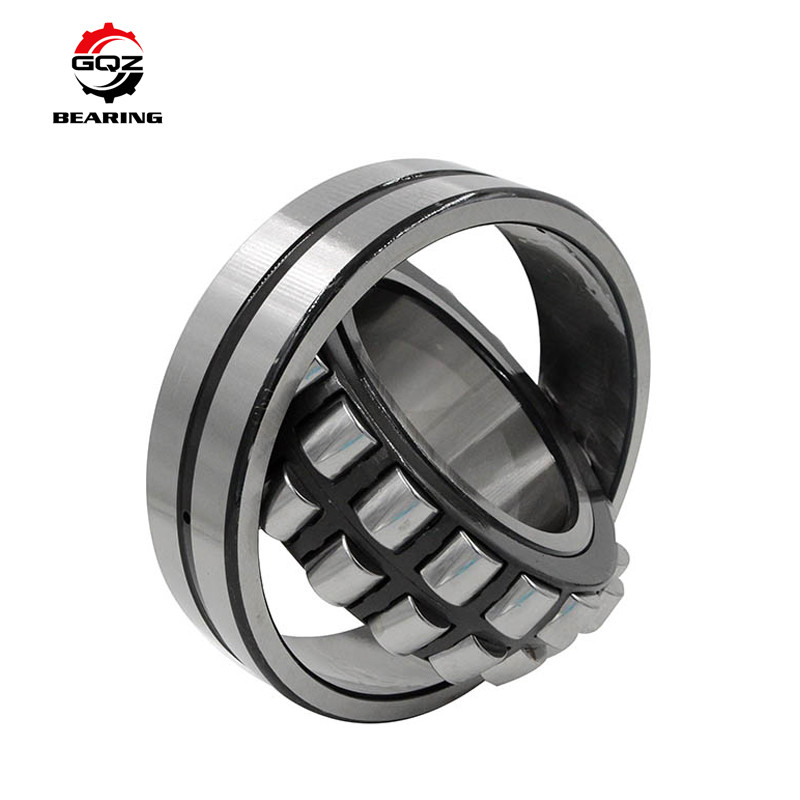

1. Tonnenlager-Spezifikation:
Lagerart | Tonnenlager |
Lager-Modell | 21306CC/W33 |
Marke | GQZ/AAA |
Größe (Millimeter) | 30*72*19 |
Gewicht (Kilogramm) | 0,412 KILOGRAMM |
Vorrat | Genug |
Schmierung | Öl |
Anwendung | Automobile, Walzwerk, Bergbau, Metallurgie |
2.Types von Lagern:
Tonnenlager mit zwei Rollen, tragen hauptsächlich Radiallast, aber können axialer Last in jeder Richtung auch widerstehen. Eine hohe Radialtragfähigkeit, ein besonders passendes für schwere Lasten oder Erschütterung, aber können die reine axiale Last nicht tragen. Diese Art des Lageraußenringkanals ist kugelförmige Form, also kann die gute Leistung von seinem selbstausrichtenden, Exzentrizität kompensieren.
Es gibt symmetrische kugelförmige Rolle zwei, gibt es einen allgemeinen kugelförmigen Außenringkanal, der Lagerinnenring mit Zweiachsenneigung
Der Winkel des Kanals, übereinstimmend mit guter Leistung, als die Achsenkraft verbog oder ein anderes Herz trägt noch den normalen Gebrauch installiert, die Übertragung, die mit der Lagergrößenstrecke konzentrisch ist, unterscheidet sich und im Allgemeinen richtet die erlaubte lastentragende Kapazität des 1 bis 2,5-Grad-Winkels der größeren Art aus, zusätzlich zu den Radiallasten aber auch laufend außerhalb der Rolle des Tragens der axialen Last, mit guter Schlagzähigkeit im Allgemeinen die Pendelrollenlager, die Geschwindigkeit als das Tief Arbeits erlaubt werden.
3. Strukturarten:
C (J), EC (J).CA, ECA, CAF, CAFA, und so weiter.
1.CA: Integraler Messingkäfig, symmetrische Rollen der doppelten Reihe, Innenringfahrt
2.MA: Integraler Messingkäfig, symmetrische Rollen der doppelten Reihe, Außenringfahrt
3.MB: Zweiteiliger Messingkäfig, asymetrische Rollen der doppelten Reihe, Innenringfahrt
4.CC: Zweiteiliger Stahlkäfig, symmetrische Rollen der doppelten Reihe, Innenringfahrt
5.CTN1: Symmetrische Rollen der doppelten Reihe, Nylonkäfig
6.K: Sich verjüngendes Bohrungslager, die Verjüngung ist 1:12
7.K30: Sich verjüngendes Bohrungslager, die Verjüngung ist 1:3
4. ANWENDUNG:
Papierherstellungsmaschinerie, Reduzierer, Eisenbahnfahrzeugachse, Getriebelager, Walzwerk-Walzwerk rollt, Zerkleinerungsmaschine, vibrierender Schirm, Druckmaschinen, Holzbearbeitungsmaschine, alle Arten industrieller Reduzierer, Papierherstellungsmaschinerie, Verlangsamungsgeräte, Eisenbahnfahrzeugachsen, Getriebe-Lager-Walzwerk, Walzwerkrollen, Zerkleinerungsmaschine, vibrierender Schirm, Druckmaschinen, Holzbearbeitungsmaschine, alle Arten industrieller Gang, vertikale übereinstimmende Lager des Sicherheitsgurtes
5. Wir haben genügend Vorrat und folgen sind unsere Produkte auf Lager.
MODELL | d (Millimeter) | D (Millimeter) | B (Millimeter) | MODELL | d (Millimeter) | D (Millimeter) | B (Millimeter) |
22205/20E | 20 | 52 | 18 | 22211E | 55 | 100 | 25 |
22205E | 25 | 52 | 18 | 22211EK | 55 | 100 | 25 |
22205EK | 25 | 52 | 18 | 21311E | 55 | 120 | 29 |
21305CC | 25 | 62 | 17 | 21311EK | 55 | 120 | 29 |
22206E | 30 | 62 | 20 | 22311E | 55 | 120 | 43 |
22206EK | 30 | 62 | 20 | 22311EK | 55 | 120 | 43 |
21306CC | 30 | 72 | 19 | 22212E | 60 | 110 | 28 |
21306CCK | 30 | 72 | 19 | 22212EK | 60 | 110 | 28 |
22207E | 35 | 72 | 23 | 21312E | 60 | 130 | 31 |
22207EK | 35 | 72 | 23 | 21312EK | 60 | 130 | 31 |
21307CC | 35 | 80 | 21 | 22312E | 60 | 130 | 46 |
21307CCK | 35 | 80 | 21 | 22312EK | 60 | 130 | 46 |
22208E | 40 | 80 | 23 | 24013CC/W33 | 65 | 100 | 35 |
22208EK | 40 | 80 | 23 | 24013cck30/w33 | 65 | 100 | 35 |
21308E | 40 | 90 | 23 | 22213e | 65 | 120 | 31 |
21308EK | 40 | 90 | 23 | 22213ek | 65 | 120 | 31 |
22308E | 40 | 90 | 33 | 21313E | 65 | 140 | 33 |
MODELL | d (Millimeter) | D (Millimeter) | B (Millimeter) | MODELL | d (Millimeter) | D (Millimeter) | B (Millimeter) |
23022CC/W33 | 110 | 170 | 45 | 23028 | 140 | 210 | 53 |
23022CCK/W33 | 110 | 170 | 45 | 24028 | 140 | 210 | 69 |
24022CC/W33 | 110 | 170 | 60 | 23128 | 140 | 225 | 68 |
24022CCK/W33 | 110 | 170 | 60 | 24128 | 140 | 225 | 85 |
23122CC/W33 | 110 | 180 | 56 | 22228 | 140 | 250 | 68 |
23122CCK/W33 | 110 | 180 | 56 | 23228 | 140 | 250 | 88 |
24122CC/W33 | 110 | 180 | 69 | 22328 | 140 | 300 | 102 |
24122CC/K/W33 | 110 | 180 | 69 | 23030 | 150 | 225 | 56 |
22222E | 110 | 200 | 53 | 24030 | 150 | 225 | 80 |
22222EK | 110 | 200 | 53 | 23130 | 150 | 250 | 80 |
23222CC/W33 | 110 | 200 | 69,8 | 24130 | 150 | 250 | 100 |
23222CCK/W33 | 110 | 200 | 69,8 | 22230 | 150 | 270 | 73 |
22322e | 110 | 240 | 80 | 23230 | 150 | 270 | 96 |
22322ek | 110 | 240 | 80 | 22330 | 150 | 320 | 108 |
23024CC/W33 | 120 | 180 | 46 | 23032 | 160 | 240 | 60 |
23024CCK/W33 | 120 | 180 | 46 | 24032 | 160 | 240 | 80 |
24024CC/W33 | 120 | 180 | 60 | 23132 | 160 | 270 | 86 |
24024CCK/W33 | 120 | 180 | 60 | 24132 | 160 | 270 | 109 |
23124CC/W33 | 120 | 200 | 62 | 22232 | 160 | 290 | 80 |
23124CCK/W33 | 120 | 200 | 62 | 23232 | 160 | 290 | 104 |
24124CC/W33 | 120 | 200 | 80 | 22332 | 160 | 340 | 114 |
24124CCK/W33 | 120 | 200 | 80 | 23034 | 170 | 260 | 67 |
22224E | 120 | 215 | 58 | 24034 | 170 | 260 | 90 |
22224EK | 120 | 215 | 58 | 23134 | 170 | 280 | 88 |
23224CC/W33 | 120 | 215 | 76 | 24134 | 170 | 280 | 109 |
232244CCK/W33 | 120 | 215 | 76 | 22234 | 170 | 310 | 86 |
MODELL | d (Millimeter) | D (Millimeter) | B (Millimeter) | MODELL | d (Millimeter) | D (Millimeter) | B (Millimeter) |
23952 | 260 | 360 | 75 | 23968 | 340 | 460 | 90 |
23052 | 260 | 400 | 104 | 23068 | 340 | 520 | 133 |
24052 | 260 | 400 | 140 | 24068 | 340 | 520 | 180 |
23152 | 260 | 440 | 144 | 23168 | 340 | 580 | 190 |
24152 | 260 | 440 | 180 | 24168 | 340 | 580 | 243 |
22252 | 260 | 480 | 130 | 23268 | 340 | 620 | 224 |
23252 | 260 | 480 | 174 | 23972 | 360 | 480 | 90 |
22352 | 260 | 540 | 165 | 23072 | 360 | 540 | 134 |
23956 | 280 | 380 | 75 | 24072 | 360 | 540 | 180 |
23056 | 280 | 420 | 106 | 23172 | 360 | 600 | 192 |
24056 | 280 | 420 | 140 | 24172 | 360 | 600 | 243 |
23156 | 280 | 460 | 146 | 22272 | 360 | 650 | 170 |
24156 | 280 | 460 | 180 | 23272 | 360 | 650 | 232 |
22256 | 280 | 500 | 130 | 23976 | 380 | 520 | 106 |
23256 | 280 | 500 | 176 | 23076 | 380 | 560 | 135 |
22356 | 280 | 580 | 175 | 24076 | 380 | 560 | 180 |
23860 | 300 | 380 | 60 | 23176 | 380 | 620 | 194 |
23960 | 300 | 420 | 90 | 34176E | 380 | 620 | 243 |
23060 | 300 | 460 | 118 | 23276CA | 380 | 680 | 240 |
24060 | 300 | 460 | 160 | 23980 | 400 | 540 | 106 |
23160 | 300 | 500 | 160 | 23080 | 400 | 600 | 148 |
24160 | 300 | 500 | 200 | 24080 | 400 | 600 | 200 |
22260 | 300 | 540 | 140 | 23180 | 400 | 650 | 200 |
23260 | 300 | 540 | 192 | 24180 | 400 | 650 | 250 |
23964 | 320 | 440 | 90 | 23280 | 400 | 720 | 256 |
