lineare Bewegungs-Dia-Einheiten des 20mm Wellen-Durchmesser Alumunum-Legierungs-lineare Block-SBR20UU
1. Spezifikation:
Zylinderförmige lineare Führungsschiene SBR/TBR wird aus einer Schienenunterstützung, einer Welle (Schiene) und Zahl von Blöcken verfasst. Sie werden als Einheit oder als jeweilige Komponenten auch zur Verfügung gestellt. Alle Komponenten werden standardisiert, um völlig austauschbar zu sein.
Stützschiene (SBS/TBS)
Stützschiene stellt maximale Starrheit und Steifheit zur Welle während des ganzen Anschlags zur Verfügung und stellt die Leistung der Einheit sicher.
Fall (SBR/TBR)
Effektiv für hohe Last oder lange Anschlaganwendung mit maximaler Starrheit und ausgezeichnete Bewegung im Verbindung mit offener Art lineare Buchse. Außerdem kann Vorspannung auf SBR-/TBR/SMDreihe für Leistung der hohen Präzision angewandt sein.
Stützschienen-Einheit (SBR-S/TBR-S)
SBR-S und TBR-S Art sind optimale Führereinheiten für hohe Präzision und freies gleitendes System der Ablenkung mit glatter Bewegungs- und Maximumstarrheit und weniger Kosten und Zeit.
2. Eigenschaft:
(1) gute Qualität
(2) konkurrenzfähiger Preis
(3) schnelle Lieferung
(4) langfristige Qualitätsgarantie

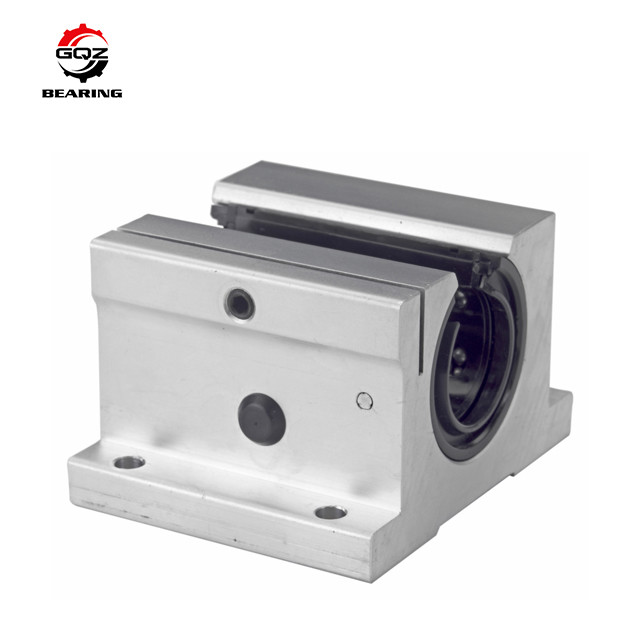

3. Lager-Bild:
4. Wir liefern auch nach SBR-Lagern:
| Modell | Maß (Millimeter) | Schieben Sie Busch | |||||||||||
| h | E | W | L | F | H1 | θ | B | C | S | L1 | T | nein. | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27,6 | 8,5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22,5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11,5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22,5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11,5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
Wenn Sie irgendeine Untersuchung haben, treten Sie mit uns bitte in Verbindung!
