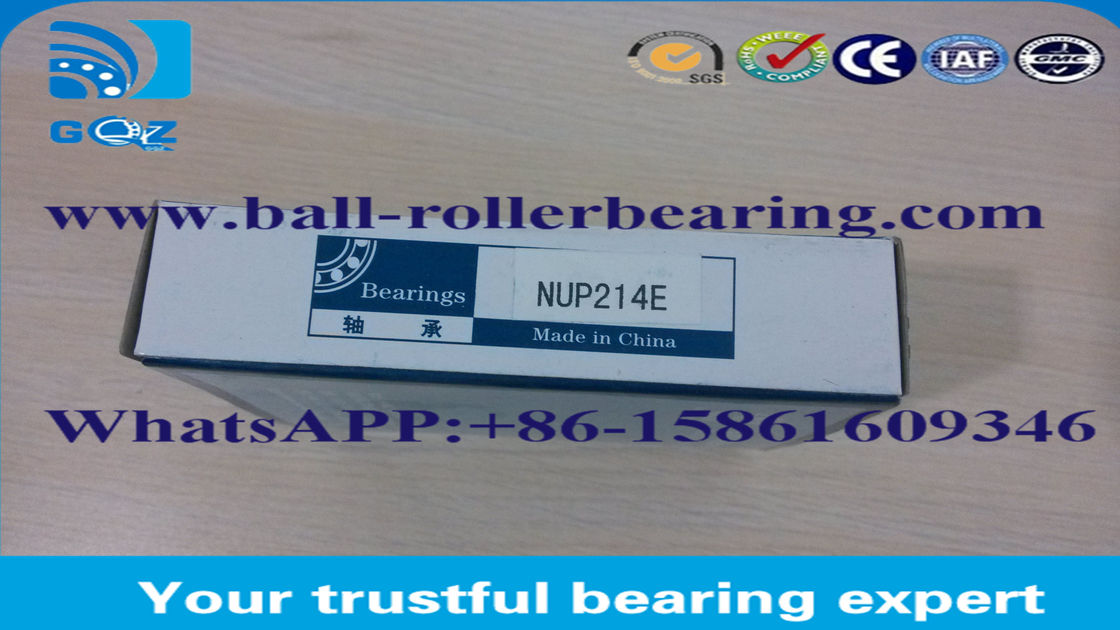

ZWZ-/KIPPEN-ZylinderRollenlager NUP nicht Standardlager 214E/P0
1. Zylinderrollenlager-Spezifikation:
Lagerart | Zylinderrollenlager |
Lager-Modell | NUP 214E |
Marke | ZWZ/KIPPE |
Größe (Millimeter) | 50*90*20 |
MOQ | PC 1 |
Vorrat | Genug |
Schmierung | Öl |
Anwendung | Automobile, Walzwerk, Bergbau, Metallurgie |
2. Konzeption des Produkts:
N-Entwurf
Innenbahn mit zwei einheitlichen Flanschen, während äußere Bahn ohne Flansch. Die axiale Verschiebung der Äxte zum Tragen des Blockes kann ausgehalten werden, indem man von zwei Richtungen trägt. Deshalb diese Lager normalerweise nicht benutzt als Positionsendenlager.
NU entwerfen
Die äußere Bahn von NU-Entwurfslagern hat zwei einheitliche Flansche, während Innenbahn ohne Flansch. Die axiale Verschiebung der Achse zum Tragen des Blockes kann duded, indem man von zwei Richtungen trägt. Deshalb diese Lager normalerweise nicht benutzt als Positionsendenlager. Wegen des Grundes der Fertigung und der Wartung, entwerfen zwei Flansche äußere Bahn von NU die großen Lager, die auf nicht einheitliches möglicherweise zeichnen, aber mit losen Sitz-oben Frontringen gezeigt werden.
NJ-Entwurf
Äußere Bahn hat zwei einheitliche Flansche, Innenbahn auch mit einem einheitlichen Flansch. Deshalb diese Lager passend für die axiale Orientierung von Äxten von einer Richtung.
NUP-Entwurf
Äußere Bahn haben zwei einheitliche Flansche, während Innenbahn mit einem einheitlichen Flansch und einem Nichteinheitsflansch in der Form von losen Sitz-oben Frontringen. Diese Lager können als Positionsendenlager benutzt werden das heißt können die axiale Orientierung von Äxten von zwei Richtungen anbieten.
3. Eigenschaften:
1. Langlebige Operation
2. Passend für das Radial- und das axiale geladen
3. Mit Tief und glatt Reibungsbeiwert und ohne Stockbeleg Effekte
4. Passend für schmutziges, Korrosion, Schlagbeanspruchung und Randladen
5. Das Grundmaterial lieferte eine gute stoßdämpfende Kapazität
4. Verpacken:
1. Neutrales Paket: Plastiktasche + Karton + Palette;
2. Handelspaket: Plastiktasche + Kasten + Karton + Palette;
3. Als die Anforderung der Kunden.
5. ANWENDUNG:
Hauptsächlich verwendet im Großen und mittelgroßen Motor, Lokomotiven, Spindel, interne Verbrennung
Maschinen, Generatoren, Gasturbinen, Reduzierer, Walzwerk, vibrierender Schirm und anhebende Transportmaschinerie, usw.
6. Wir haben genügend Vorrat und folgen sind unsere Produkte auf Lager.
Bezeichnungen | Alte Spezifikt. | Hauptmaße (Millimeter) | Geschwindigkeitsbewertungen (U/min) | Gewicht (Kilogramm) | ||||
d | D | B | FW | Fett | Öl | |||
NU 1005 | 32105 | 25 | 47 | 12 | 30,5 | 11000 | 15000 | 0,1 |
NU 1006 | 32106 | 30 | 55 | 13 | 36,5 | 9500 | 12000 | 0,12 |
NU 1007 | 32107 | 35 | 62 | 14 | 42 | 8500 | 11000 | 0,16 |
NU 1008 | 32108 | 40 | 68 | 15 | 47 | 7500 | 9500 | 0,22 |
NU 1009 | 32109 | 45 | 75 | 16 | 52,5 | 6500 | 8500 | 0,26 |
NU 1010 | 32110 | 50 | 80 | 17 | 57,5 | 6300 | 8000 | 0,3 |
NU 1011 | 32111 | 55 | 90 | 18 | 64,5 | 5600 | 7000 | 0,45 |
NU 1012 | 32112 | 60 | 95 | 18 | 69,5 | 5300 | 6700 | 0,48 |
NU 1013 | 32113 | 65 | 100 | 18 | 74,5 | 4800 | 6000 | 0,51 |
NU 1014 | 32114 | 70 | 110 | 20 | 80 | 4800 | 6000 | 0,71 |
NU 1015 | 32115 | 75 | 115 | 20 | 85 | 4300 | 5600 | 0,74 |
NU 202 E | 32202 E | 15 | 35 | 11 | 19,3 | 18000 | 22000 | 0,047 |
NU 202 | 32202 | 15 | 35 | 11 | 19,3 | 15000 | 19000 | 0,047 |
NU 203 E | 32203 E | 17 | 40 | 12 | 22,1 | 16000 | 19000 | 0,068 |
NU 203 | 32203 | 17 | 40 | 12 | 22,9 | 14000 | 18000 | 0,068 |
NU 204 E | 32204 E | 20 | 47 | 14 | 26,5 | 13000 | 16000 | 0,11 |
NU 204 | 32204 | 20 | 47 | 14 | 27 | 13000 | 16000 | 0,11 |
NU 205 E | 32205 E | 25 | 52 | 15 | 31,5 | 11000 | 14000 | 0,13 |
NU 205 | 32205 | 25 | 52 | 15 | 32 | 11000 | 14000 | 0,13 |
NU 206 E | 32206 E | 30 | 62 | 16 | 37,5 | 9500 | 12000 | 0,2 |
NU 206 | 32206 | 30 | 62 | 16 | 38,5 | 9500 | 12000 | 0,2 |
NU 207 E | 32207 E | 35 | 72 | 17 | 44 | 8500 | 10000 | 0,3 |
NU 207 | 32207 | 35 | 72 | 17 | 43,8 | 8500 | 10000 | 0,3 |
NU 208 E | 32208 E | 40 | 80 | 18 | 49,5 | 7500 | 9000 | 0,37 |
NU 208 | 32208 | 40 | 80 | 18 | 50 | 7500 | 9000 | 0,37 |
NU 209 E | 32209 E | 45 | 85 | 19 | 54,5 | 6700 | 8000 | 0,43 |
NU 209 | 32209 | 45 | 85 | 19 | 55 | 6700 | 8000 | 0,43 |
NU 210 E | 32210 E | 50 | 90 | 20 | 59,5 | 6300 | 7500 | 0,48 |
NU 210 | 33210 | 50 | 90 | 20 | 60,4 | 6300 | 7500 | 0,48 |
NU 211 E | 33211 E | 55 | 100 | 21 | 66 | 6000 | 7000 | 0,66 |
NU 211 | 33211 | 55 | 100 | 21 | 66,5 | 6000 | 7000 | 0,66 |
NU 212E | 33212 E | 60 | 110 | 22 | 72 | 5300 | 6300 | 0,81 |
NU 212 | 33212 | 60 | 110 | 22 | 73 | 5300 | 6300 | 0,81 |
NU 213 E | 33213 E | 65 | 120 | 23 | 78,5 | 4800 | 5600 | 1,05 |
