YRT200 Schraubmontage Achs-/Radial-Doppelrichtung-Rotationstischlager
1Spezifikation:
Ein YRT-Präzisions-Rotationstischlager ist eine Art Lager, das durch ein bidirektionales Schublager und ein zentripetal geleitetes Lager fixiert wird.Ausrüstung für die Verarbeitung von Spannungen, die in der Lage ist, die Verarbeitung von Spannungen zu erleichtern,wie Drehtische, Fräsköpfe und umkehrbare Klemmen. Aufgrund der Befestigungslöcher in den Lagerringen sind die Einheiten sehr einfach zu montieren.
2Eigenschaft:
(1) 48 Montageöffnungen
(2) Doppelrichtung
(3) Zahnlose Ausrüstung
(4) hohe Grenzgeschwindigkeiten
(5) Öl- oder Fettschmierung
(6) 1-jährige Qualitätsgarantie
(7) Schnelle Lieferung

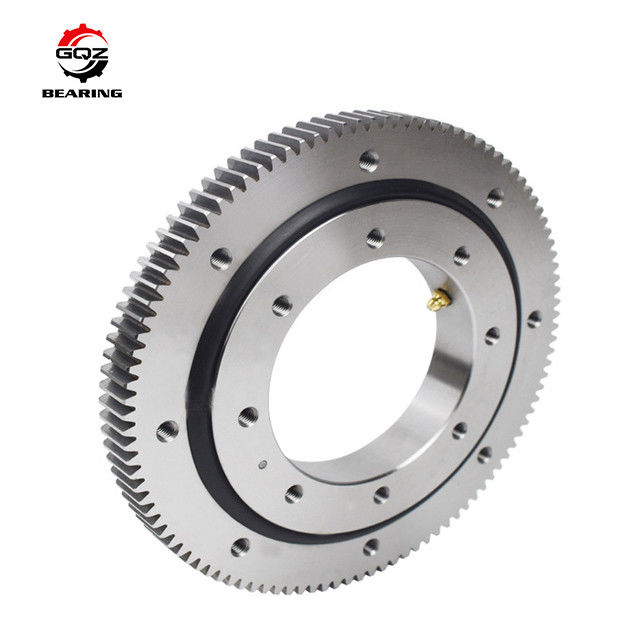

3. Lager Bild:
4Wir liefern außerdem folgende Drehringlager:
Lagerart | Grenzdimensionen (mm) | Innenring- / Außenring-Festigungslöcher (mm) | Gewicht (kg) | |||||||||||||
d | D | H | H1 | H2 | C | d1 | n | dm | tun | Ds | Z | Anzahl | dL | Anzahl | ||
YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 | 1.6 |
YRT80 | 80 | 146 | 35 | 23 | 11.65 | 12 | 130 | 92 | 138 | 5.6 | 10 | 4 | 10 | 4.6 | 12 | 2.4 |
YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | 4.1 |
Einheitliche Datenbank | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 | 7 | 11 | 6.2 | 22 | 7 | 21 | 5.3 |
YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 | 7 | 11 | 6.2 | 34 | 7 | 33 | 6.2 |
YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 | 7 | 11 | 6.2 | 46 | 7 | 45 | 7.7 |
YRT200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 | 9.7 |
YRT260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 18.3 |
YRT325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 25 |
Einheitliche Datenbank | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 33 |
YRT460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 45 |
YRT580 | 580 | 750 | 90 | 60 | 30 | 30 | 700 | 610 | 720 | 11.4 | 18 | 11 | 46 | 11.4 | 42 | 89 |
YRT650 | 650 | 870 | 122 | 78 | 44 | 34 | 800 | 680 | 830 | 14 | 20 | 13 | 45 | 14 | 42 | 170 |
YRT850 | 850 | 1095 | 124 | 80.5 | 43.5 | 37 | 1018 | 890 | 1055 | 18 | 26 | 17 | 57 | 18 | 54 | 253 |
YRT950 | 950 | 1200 | 132 | 86 | 46 | 40 | 1130 | 990 | 1160 | 18 | 26 | 17 | 57 | 18 | 54 | 312 |
Einheitliche Anlage | 1030 | 1300 | 145 | 92.5 | 52.5 | 40 | 1215 | 1075 | 1255 | 18 | 26 | 17 | 66 | 18 | 66 | 375 |
| YRT1200 | 1200 | 1490 | 164 | 108 | 56 | 52 | 1410 | 1240 | 1445 | 18.5 | 25 | 17 | 66 | 18.5 | 66 | 450 |
Wenn Sie dieses Lager kaufen wollen, können Sie uns einfach kontaktieren!
