Lagerhersteller KOYO-Zylinderrollenlagers NU302N listen die Grenze auf, die 5600r/min Gewicht 1.5KG beschleunigt
Was ist Zylinderrollenlager?
Zylinderrollenlager sind von der hohen Tragfähigkeit und können an den hohen Geschwindigkeiten funktionieren, weil sie Rollen als ihre Wälzkörper benutzen. Sie können in den Anwendungen deshalb benutzt werden, die schweren Radialstrahl und Stossbelastung mit einbeziehen.
Die Rollen sind in Form und gekrönt am Ende, um die Kerbwirkungen zu verringern zylinderförmig. Sie sind auch für Anwendungen passend, die hohe Geschwindigkeit erfordern, weil die Rollen durch Rippen geführt werden, die entweder auf dem äußeren oder dem Innenring sind.
Mehr Informationen
Mit dem Fehlen der Rippen, entweder das innere oder der Außenring bewegen sich frei, damit auf axiale Bewegung zu justieren als freie Gleitstücke folglich verwendet werden kann. Dieses ermöglicht ihnen, Wellenexpansion, im Verhältnis zu der Wohnungsposition bis zu einem gewissen Grad zu absorbieren.
NU- und NJ-Art Zylinderrollenlager liefern Hochleistungsergebnisse, wenn sie als freie Gleitstücke verwendet wird, weil sie die erforderlichen Eigenschaften zu diesem Zweck besitzen. Ns-Düngungart Zylinderrollenlager stützt auch die Verschiebung vom axialen bis zu einem gewissen Grad in beiden Richtungen und kann als freies Gleitstück deshalb verwendet werden.
In den Anwendungen, in denen schwere axiale Lasten gestützt werden müssen, sind zylinderförmige Rollendrucklager das passendste. Dieses ist, weil sie entworfen sind, um Stossbelastungen zu enthalten, sind steif und der axiale Raum, der erfordert wird, ist klein. Sie stützen nur axiale Lasten, die in einer einzelnen Richtung fungieren.
Ausführliche Anwendungen
Speziell können unsere Zylinderrollenlager im industriellen Getriebe, Automobil-, Elektromotor, die Generatorsätze benutzt werden und Maschinerie erhöhen, Werkzeugmaschinenspindeln sowie -Verbrennungsmotoren, etc.
Vorteile
Diese Rollenlager können getrennt werden und sind einfach anzubringen sowie abnehmen.
| Produktname | Zylinderrollenlager |
| Od (Außendurchmesser): | 20-100mm |
| Identifikation (innerer Durchmesser): | 1-50mm |
| B (Stärke): | 5-100mm |
| Nettogewicht: | Emailen Sie uns, erhalten Sie - Nettogewichtparameter ausführlicher |
| Material: | Wälzlagerstahl |
| Dynamische Lasts-Bewertung: | Verwendet wenn trockene RechenGleitlager, die dynamisch geladen werden sollen |
| Bewertung der statischen Belastung: | Als das Höchstlast welches definiert zusammengesetzte Buchse tragend |
| Höchstgeschwindigkeit: | Bestimmt durch Kriterien, die die Formstabilität des Käfigs und des anderen umfassen |
| Begrenzungsfaktoren | |
| Freigabe: | Definiert als die Gesamtstrecke durch, welches kann Laufring bewegt werden |
| im Verhältnis zu dem anderen in der Radialrichtung | |
| Zahl von Reihen: | Entsprechend spezifischem Produkt können wir nach Maß für Sie |

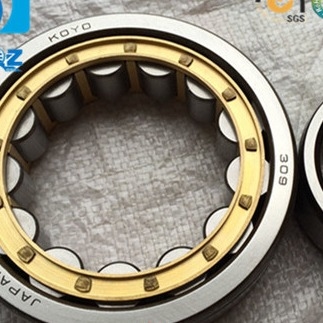

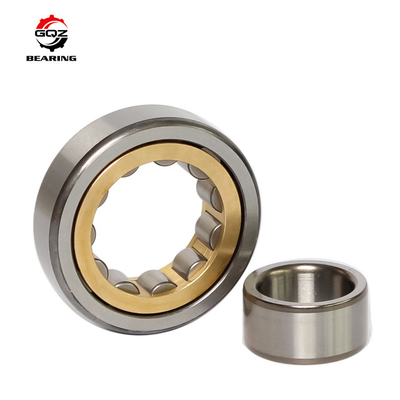

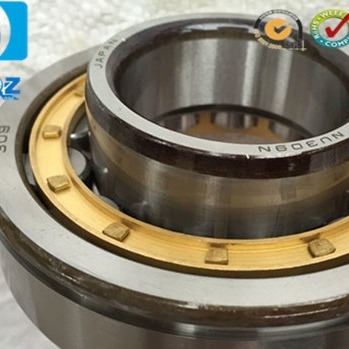

Bilder von Zylinderrollenlagern
Andere Modelle von Zylinderrollenlagern
| Grenze | Masse (Kilogramm) | Lager-Zahlen | Grundlegend | Begrenzte Geschwindigkeit | ||||
| Dimenssion (Millimeter) | Lasts-Bewertungen (KN) | (U/min) | ||||||
| d | D | B | ca. | Art | Cr | Herz | Fett | Öl |
| 15 | 35 | 11 | 0,05 | N202 | 12,7 | 10,4 | 20000 | 22000 |
| 35 | 11 | 0,05 | NJ202 | 12,7 | 10,4 | 20000 | 22000 | |
| 35 | 11 | 0,05 | NU202 | 12,7 | 10,4 | 20000 | 22000 | |
| 17 | 40 | 12 | 0,06 | N203 | 17,6 | 14,6 | 10000 | 18000 |
| 40 | 12 | 0,06 | NJ203 | 14,5 | 12,8 | 18000 | 18000 | |
| 20 | 47 | 14 | 0,109 | N204 | 16,6 | 13,9 | 17000 | 20000 |
| 47 | 14 | 0,111 | NJ204 | 16,6 | 13,9 | 17000 | 20000 | |
| 47 | 14 | 0,111 | NU204 | 16,6 | 13,9 | 17000 | 20000 | |
| 52 | 15 | 0,149 | N304 | 23,1 | 19,2 | 14000 | 17000 | |
| 52 | 15 | 0,153 | NJ304 | 23,1 | 19,2 | 14000 | 17000 | |
| 52 | 15 | 0,153 | NU304 | 23,1 | 19,2 | 14000 | 17000 | |
| 25 | 52 | 15 | 0,134 | N205 | 18,8 | 17 | 14000 | 16000 |
| 52 | 15 | 0,137 | NJ205 | 18,8 | 17 | 14000 | 17000 | |
| 52 | 18 | 0,17 | NJ2205V | 35,3 | 29,4 | 12000 | 25000 | |
| 52 | 15 | 0,137 | NU205 | 18,8 | 17 | 14000 | 16000 | |
| 62 | 17 | 0,235 | N305 | 31,5 | 27,7 | 12000 | 14000 | |
| 62 | 17 | 0,241 | NJ305 | 31,5 | 27,7 | 12000 | 14000 | |
| 62 | 17 | 0,241 | NU305 | 31,5 | 27,7 | 12000 | 14000 | |
| 62 | 24 | 0,37 | NJ2305V | 67 | 72,7 | 7200 | 10000 | |
| 30 | 62 | 16 | 0,203 | N206 | 24,9 | 23,3 | 12000 | 14000 |
| 62 | 16 | 0,207 | NJ206 | 24,9 | 23,3 | 12000 | 14000 | |
| 62 | 16 | 0,207 | NU206 | 24,9 | 23,3 | 12000 | 14000 | |
| 72 | 19 | 0,35 | N306 | 38,5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0,358 | NJ306 | 38,5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0,358 | NU306 | 38,5 | 35 | 10000 | 12000 | |
| 35 | 72 | 17 | 0,289 | N207 | 35,5 | 34 | 11000 | 12000 |
| 72 | 17 | 0,295 | NJ207 | 35,5 | 34 | 11000 | 12000 | |
| 72 | 17 | 0,295 | NU207 | 35,5 | 34 | 11000 | 12000 | |
| 80 | 21 | 0,451 | N307 | 49,5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,461 | NJ307 | 49,5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,461 | NU307 | 49,5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0,536 | NUP307V | 77,2 | 78,6 | 10000 | 23000 | |
| 40 | 80 | 18 | 0,37 | N208 | 43,5 | 43 | 9400 | 11000 |
| 80 | 18 | 0,387 | NJ208 | 43,5 | 43 | 9400 | 11000 | |
| 80 | 18 | 0,378 | NU208 | 43,5 | 43 | 9400 | 11000 | |
Verschiedene Eigenschaften für verschiedene Zylinderrollenlager:
N
Der Innenring hat zwei integrale Flansche und der Außenring ist ohne Flansche. Axiale Verschiebung der Welle in Bezug auf die Wohnung kann in beiden Richtungen innerhalb des Lagers selbst untergebracht werden. Die Lager werden deshalb als Loslager benutzt.
NU
Der Außenring von Lagern des NU-Entwurfs hat zwei integrale Flansche und der Innenring ist ohne Flansche. Axiale Verschiebung der Welle in Bezug auf die Wohnung kann in beiden Richtungen innerhalb des Lagers selbst untergebracht werden.
NJ
Der Außenring hat zwei integrale Flansche und den integralen Flansch des Innenrings einer. Die Lager sind deshalb
passend für den axialen Standort einer Welle in einer Richtung.
N-Düngung
Der Außenring hat einen integralen Flansch und die integralen Flansche des Innenrings zwei.
NP
Der Außenring hat einen integralen Flansch und einen nicht integralen Flansch in Form von einem Ring des losen Flanschs und den integralen Flanschen des Innenrings zwei.
NUP
Der Außenring hat zwei integrale Flansche und den integralen Flansch des Innenrings einer und einen nicht integralen Flansch in Form eines Ringes des losen Flanschs. Die Lager können als Festlager benutzt werden, d.h. können sie axialen Standort für eine Welle in beiden Richtungen zur Verfügung stellen.
RN
Kein Außenring und die integralen Flansche des Innenrings zwei.
