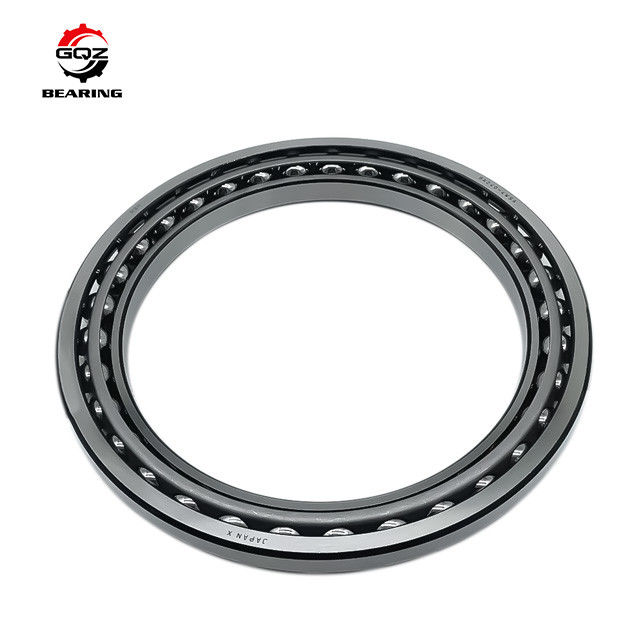

Nachi Baggerlager BA290-3A Winkel-Kontaktkugellager BA290-3A Baggerkugellager Größentabelle
Diese Art von Lager wird hauptsächlich für Baggermaschinen verwendet.Es handelt sich um dünne Ringwinkel-Kontaktkugellager.So kann man große axiale Belastungen aushalten.,und als axiale radiale Begleitlast.Darüber hinaus kann es eine größere Tragfähigkeit als Lager derselben Größe tragen, da es mehr Kugeln im Inneren hat.Es wird weit verbreitet für alle importierten Ausbeuter verwendet.
Einrichtung von Baggerlagern:
Die Ein- und Abbauverfahren für Baggerlager sollten der Struktur, Größe und Art der Baggerlagerteile entsprechen.Der Abbaudruck sollte direkt auf die Endfläche der dicht sitzenden Baggerlager-Stände-Kreis hinzugefügt werden., nicht durch das Baggerlager mit Walzelementen, um Druck zu übertragen, da dies durch die Einbuchtung der Arbeitsfläche des Baggerlagers verursacht wird,Schlaglager des Baggers normal funktionieren, auch wenn sie das Baggerlager beschädigen.- Schlagzeuglagerkäfig, Dichtungen, Staubdeckungsteile, leicht verformbare Teile, Installations- oder Abbruchschlagzeuglagerdruck können diesen Teilen nicht zugesetzt werden.
Ausrüstung für die Beförderung von Bohrmaschinen
| Typ | mit einem Winkelkontaktballlager BA290-3A | ||
| Artikel | BA290-3A-Lager | ||
| Verdichtungen für Kugellager | ZZ 2RS | ||
| Material | GCr15 Chromstahl, Kohlenstoffstahl, Edelstahl usw. | ||
| Präzision | P0, P2, P5, P6, P4 | ||
| Genehmigung | C0,C2,C3,C4,C5 | ||
| Größe der Bohrung | 290 mm | Außendurchmesser | 380 mm |
| Art des Käfigs | Messing, Stahlplatte, Nylon, Aluminiumlegierung usw. | ||
| Verschlussart | geöffnet, versiegelt ((ZZ,RS,2RS) | ||
| Eigenschaft der Kugellager | Langlebigkeit mit hoher Qualität | ||
| Niedrig-Nose mit strenger Kontrolle der Qualität der tiefen Rillen Kugellager | |||
| Hochlast durch die fortschrittliche hochtechnische Konstruktion | |||
| Wettbewerbsfähige Preise, die die wertvollsten | |||
| OEM-Dienstleistung zur Erfüllung der Kundenanforderungen | |||
| Preisbedingungen | Die in Artikel 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 45/2001 aufgeführt. | Lieferzeit | 3-5 Tage je nach Menge |
| Mit der Nummer NO. | d | D | H | W |
| AC5836 | 289 | 355 | 34 | 4.6 |
| AC5033 | 250 | 330 | 37 | 6 |
| AC463240 | 230 | 320 | 40 | 7.2 |
| AC4629 | 230 | 290 | 27 | 3.2 |
| AC4531 | 225 | 315 | 36 | 5 |
| Der Wert der Verpackung ist: | 210 | 300 | 40 | 5.4 |
| AC4630 | 230 | 300 | 35 | 5.4 |
| AC6037 | 300 | 370 | 33 | 5.8 |
| AC4631 | 230 | 310 | 39 | 5.4 |
| BA195-3A | 195 | 280 | 36.5 | 6.2 |
| BA152-2036 | 150 | 203 | 26 | 1.5 |
| BA222-1WSA | 222 | 273 | 26 | 2.3 |
| BA220-6WSA | 220 | 276 | 26 | 2.7 |
| BA240-3WSA | 240 | 310 | 33.5 | 4.5 |
| BA230-7WSA | 230 | 300 | 35 | 5.4 |
| BA180-4WSA | 180 | 250 | 33 | 3.2 |
| BA280-2WSA | 280 | 370 | 40 | 6 |
| BA300-4WSA | 300 | 395 | 50 | 11.5 |
| BA205-1 | 202 | 295 | 40 | 7 |
| BA180-2256 | 180 | 2250 | 21.5 | 1.5 |
| BA184-2251 | 184 | 226 | 21.5 | 1.6 |
| BA290-3A | 290 | 380 | 40 | 9.4 |
| BA250-4A | 250 | 330 | 38 | 6.2 |
| BA246-2A | 246 | 313 | 32 | 4.3 |
| BA289-1 | 289 | 355 | 33 | 4.6 |
| BA210-10 | 300 | 280 | 38 | 5.5 |
| BA300-5 | 300 | 380 | 40 | 9.5 |
| BA230-2 | 230 | 320 | 40 | 5.4 |
| BA260-3 | 260 | 340 | 38 | 7.2 |
| Mit der Nummer NO. | d | D | H | W |
| BA260-4 | 260 | 340 | 38 | 7.2 |
| BA-220-1 | 220 | 280 | 28 | 3 |
| BA270-3 | 270 | 350 | 40 | 6.6 |
| BA16519 | 165 | 203 | 19 | 1.5 |
| 120BA16 | 120 | 165 | 22 | 1.1 |
| 260BA355-2 | 260 | 355 | 44 | 6 |
| 180BN19W | 180 | 250 | 33 | 3.5 |
| BA168-1 | 168 | 205 | 20 | |
| BA200-7B | 200 | 250 | 24 | 2.1 |
| SF2812PX1 | 140 | 175 | 17.5 | 0.6 |
| SF3227VPX1 | 160 | 200 | 10 | 1.2 |
| SF3607 | 180 | 225 | 24 | 1.2 |
| SF4826VPX1 | 240 | 310 | 33 | 5.1 |
| SF4852VPX1 | 240 | 310 | 33 | 5 |
| SF4820PX1 | 240 | 310 | 34 | 5.2 |
| SF4815VPX1 | 240 | 310 | 34 | 5 |
| SF4831VPX1 | 240 | 310 | 33.4 | 5.2 |
| SF4007VPX1 | 200 | 250 | 24 | 1.7 |
| SF4019VPX1 | 200 | 260 | 30 | 3.5 |
| SF3235VPX1 | 260 | 330 | 35 | 5.2 |
| SF4444VPX1 | 220 | 295 | 32 | 4.5 |
| SF4454VPX1 | 220 | 295 | 33 | 4.8 |
| SF4411VPX1 | 220 | 290 | 32.5 | 5.5 |
| SF6015PX1 | 300 | 372 | 36 | 6 |
| 200BA27V | 200 | 270 | 33 | |
| 210BA29V | 210 | 295 | 35 | |
| mit einer Breite von nicht mehr als 20 mm | 240 | 320 | 38 | 5 |
