Importiertes Bohrgerätlager des Felsens NSK-Doppeltreihe Zylinderrollenlagers NN3009MBKR NN3009TBKR
Lagerzahl: NN3009MBKR
Größe (Millimeter): 45x67.5x23
Marke: NSK
Bohrungs-Durchmesser (Millimeter): 45
Außendurchmesser (Millimeter): 67,5
Breite (Millimeter): 23
Lagermaße und -spezifikation im Markenkatalog:
d - 45 Millimeter
D - 75 Millimeter
E - 67,5 Millimeter
B - 23 Millimeter
C - 23 Millimeter
r Min. - 1 Millimeter
Gewicht - 0.407 Kilogramm
Grundlegende dynamische Lastsbewertung (c) - kN 52
Grundlegende Bewertung der statischen Belastung (C0) - kN 68,5
(Fett-) Schmierungs-Geschwindigkeit - 12 500 r/min
(Öl-) Schmierungs-Geschwindigkeit - 15 000 r/min
Einleitung über NSK-Doppelt-Reihe Zylinderrollenlager NN3009MBKR:
Des Doppeltreihen-Zylinderrollenlagers NSKS die Starrheit macht sie eine perfekte Ergänzung für Gebrauch in den Werkzeugmaschinenspindeln. Tipically, einzelne Reihe und doppelte Reihenzylinderrollenlager haben entweder oder eine sich verjüngende Bohrung gebohrt. Werden culindrical Rollenlager der doppelten Reihe mit einer sich verjüngenden Bohrung häufig zur Hauptwelle als fixedend Lager angebracht. Einfachheit im Entwurf und die Fähigkeit, interne radialfreigabe zu justieren, nachdem Sie fortfahren Sie, diese Lager populor unter Werkzeugmaschinenbenutzern zu machen angebracht haben.
NSK bietet einige Arten Zylinderrollenlager an. Benutzer können verlangen und Konfiguration E44, die beide Schmierbohrungen und eine maschinell bearbeitete Schmierrille auf der Außenfläche des Außenrings umfasst. Arten von Lagern umfassen die NNU-Art, der feathures Doppeltes Außenringe mit Rippen versah, und die NN-Art, die ausgezeichnete Fettentladung während des Anfangseinlaufenzeitraums kennzeichnet, und die Hilfen fördern stabilen Ölfluss während des Lagers.
Für Dünnschnittart Lager, je schmalere Reihe NN39 passender als ist desto die breitere Reihe NN49 wegen weniger Hitzegeneration und größere Rollenstabilität. Maschinell bearbeitete Messingkäfige sind mit Zylinderrollenlagern am allgemeinsten. NSK bietet einen Rollenführer-PPS-Harzkäfig für die Reihe NN30 und einen Harzkäfig des FLÜCHTIGEN BLICKS, der durch den Außenring geführt wird, für Reihe der Reihe N10 ultra einzeilige HochgeschwindigkeitsZylinderrollenlager an.
Arten des Zylinderrollenlagers:
. Einzelnes Reihenzylinderrollenlager: NU, NJ, NUP, AUSWUCHS-Reihe
. Doppelte Reihenzylinderrollenlager: NNU-Reihe
. Vierreihiges Zylinderrollenlager: FC-Reihe
. Einzelnes Zylinderrollenlager der vollen Ergänzung der Reihe: SL18 Reihe, SL 19 Reihe
. Doppeltes Zylinderrollenlager der vollen Ergänzung der Reihe
.SL01 Reihe, SL02 Reihe, Reihe SL18.
Zahlensystem NSK-Doppeltreihe Zylinderrollenlagers NN3009MBKR:
Lagerart | Käfigsymbol | Spezifikation | Verfügbare Größe |
NN | MB | Rolle geführter maschinell bearbeiteter Messingkäfig |
NN3005, NN3026-NN3040 NN3920-NN3956, NN4920-NN4940 |
TB | Rolle geführter PPS-Harzkäfig | NN3006-NN3024 | |
NNU | MB | Rolle geführter maschinell bearbeiteter Messingkäfig | NNU4920-NNU4940 |
N | HERR | Rolle geführter maschinell bearbeiteter Messingkäfig | N1006-N1028 |
TP | Außenring geführter Harzkäfig des FLÜCHTIGEN BLICKS | N1009-N1017 |
Des Bohrgerätlagerzylinderrollenlagers NN3009MBKR des Felsens Modell-Reihe:

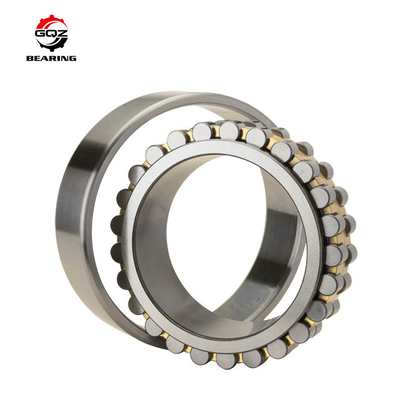

Bilder NSK-Doppeltreihe Zylinderrollenlagers NN3009MBKR:
