NTN Rollenlager Schub Kugelrollenlager 29412 29412E 29412M
The Kurzbeschreibung von NTN 29412Schubkraftmit einer Breite von mehr als 20 mm,
NTN 29412 Lager ist ein kugelförmiges Rollenantriebslager, das in vielen Anwendungen allgemein verwendet wird.Sphärische Rollen-Schublager können radiale und axiale Belastungen in beide Richtungen tragen"NTN 29412 Kugelwalzschublager sind besonders vielseitig und einfach zu konstruieren, trennbar, geeignet für hohe und mittlere hohe Kapazität, geringe Wartungskosten.
Sphärische Schubrollenlager 29412M Einzelheiten:
Durchmesser der Bohrung: | 60 mm |
Außendurchmesser: | 130 mm |
Gesamtbreite: | 42 mm |
Typ des Käfigs: | Druckt |
Betriebstemperaturbereich: | -40 bis 200 °C |
Gehäuse: | Geöffnet |
Statiklastkapazität: | 951000 N |
Lagermaterial: | Durch gehärtetes Stahl |
Material des Käfigs: | mit einer Breite von nicht mehr als 20 mm |
Dynamische Tragfähigkeit: | 335000 N |
Höchstdrehzahl: | 2500 Umdrehungen pro Minute |
Trennbarer Typ: | Abtrennbares Lager |
Filetradius: | 1.5 mm |
Reihe: | 294 |

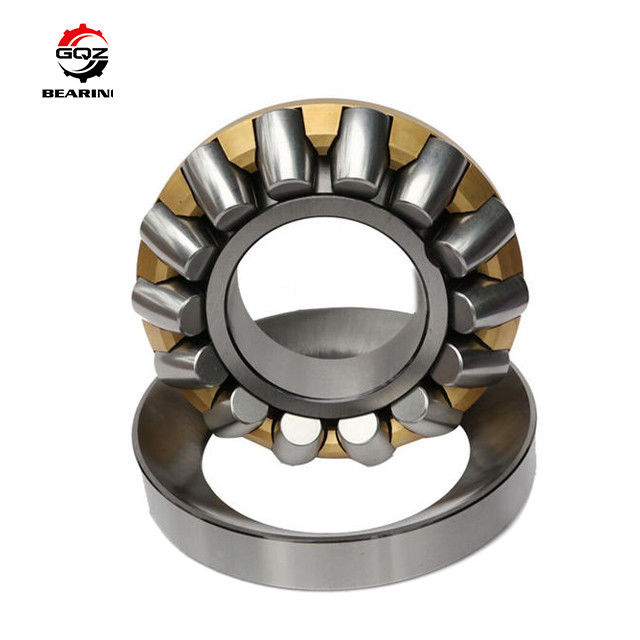

NTN Druckrollenlager Bilder 29412M zeigt:
Katalog der Schubrollenlager:
Rollenlager | ||||
Modellnummer | Größe ((mm) | |||
Altes Modell | Neues Modell | d | D | B |
9039240 | 29240 | 200 | 280 | 48 |
9039244 | 29244 | 220 | 300 | 48 |
9039248 | 29248 | 240 | 340 | 60 |
9039252 | 29252 | 260 | 360 | 60 |
9039256 | 29256 | 280 | 380 | 60 |
9039260 | 29260 | 300 | 420 | 73 |
9039264 | 29264 | 320 | 440 | 73 |
9039268 | 29268 | 340 | 460 | 73 |
9039272 | 29272 | 360 | 480 | 85 |
9039276 | 29276 | 380 | 520 | 85 |
9039280 | 29280 | 400 | 540 | 85 |
9039284 | 29284 | 420 | 580 | 95 |
9039288 | 29288 | 440 | 600 | 95 |
9039292 | 29292 | 460 | 620 | 95 |
9039296 | 29296 | 480 | 650 | 103 |
9039344 | 29344 | 220 | 360 | 85 |
9039348 | 29348 | 240 | 380 | 85 |
9039352 | 29352 | 260 | 420 | 95 |
9039356 | 29356 | 280 | 440 | 95 |
9039360 | 29360 | 300 | 480 | 109 |
9039364 | 29364 | 320 | 500 | 109 |
9039368 | 29368 | 340 | 540 | 122 |
9039372 | 29372 | 360 | 560 | 122 |
9039376 | 29376 | 380 | 600 | 132 |
9039380 | 29380 | 400 | 620 | 132 |
9039384 | 29384 | 420 | 650 | 140 |
9039388 | 29388 | 440 | 680 | 145 |
9039392 | 29392 | 460 | 710 | 150 |
9039396 | 29396 | 480 | 730 | 150 |
9039444 | 29444 | 220 | 440 | 122 |
9039448 | 29448 | 240 | 480 | 122 |
9039452 | 29452 | 260 | 520 | 132 |
9039456 | 29456 | 280 | 540 | 145 |
9039460 | 29460 | 300 | 580 | 145 |
9039464 | 29464 | 320 | 620 | 155 |
9039468 | 29468 | 340 | 640 | 170 |
9039472 | 29472 | 360 | 670 | 170 |
9039476 | 29476 | 380 | 710 | 175 |
9039480 | 29480 | 400 | 730 | 185 |
9039484 | 29484 | 420 | 780 | 185 |
9039488 | 29488 | 440 | 800 | 206 |
9039492 | 29492 | 460 | 850 | 206 |
Eigenschaften von Schubrollenlagern:
1): Fähig zur Aufnahme von Fehlausrichtungen
2): geeignet für hohe axiale und einige radiale Belastungen
3): Relativ hohe Geschwindigkeitsbereinigungen
4):Schwere Werkzeugmaschinen, Hochleistungsgetriebe, Ölplattform, Maschinen für vertikale Motoren, Juki-Haken,
vertikale Pumpen, vertikale Zentrifuge, Stecker, Drehzahlreduktor
Beschreibung der kugelförmigen Schubrollenlager:
1Einfach ausgerichtete, selbst ausrichtende Walzlager
2Sie bestehen aus Massivwellen und -gehäusern sowie asymmetrischen Fasswalzen mit Käfigen.
3. Der Käfig hält die Walze und die Käfigmontage zusammen mit dem Wasserschiff.
4Die Lager können zerlegt und die Teile der Lager separat montiert werden.
5. Kugelförmige Walzschublager können sehr hohe axiale Belastungen ertragen und relativ hohe Geschwindigkeiten ermöglichen.Die Lager können auch Radialbelastungen tragen..
Schubkraftmit einer Breite von mehr als 20 mm,
Lager werden in mehreren Konstruktionen hergestellt, die sich hauptsächlich in den Käfigen wie folgt unterscheiden:
Lager im "M"-Design haben Messingkäfige, die durch eine Stahlhülle an der Wasserspülmaschine geleitet werden.
Bei Lagern im "J"-Design sind Stahlkäfige gepresst, die an der Wasserabwaschmaschine geleitet werden.
Bei Lagern mit "J"-Gestaltung sind die Lagern mit einem bearbeiteten Messingkäfig austauschbar.wobei der Schachtwascher auf der Schale auf der Oberfläche einer Stahlhülle ruht, die den Käfig durch die Lager in "J"-Form leitet, ist es notwendig, einen Abstand zwischen dem Schachtwascher und der ursprünglichen Schachtschulter einzusetzen.
