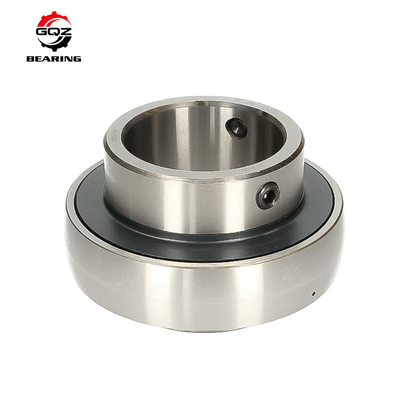

NTN des Einsatz-Kugellagers UCS204-012LD1N des 3/4-Zoll-EinsatzKugellagers UCS204-012LD1N Japan NTN Lagersitzlager
Die Kurzbeschreibung des Lagersitz-Einsatz-Kugellagers:
Lagersitzlagereinheit ist Kombination eines Einsatzlagers, der Dichtung und der Wohnung. Die interne Struktur des EinsatzKugellagers ist die selbe mit der des Rillenkugellagers. Aber der Innenring dieses Lagers ist breiter als der Außenring. Der Außenring hat die kugelförmige Oberfläche. Einsatzkugellager machen den Selbst ein, der mit dem Sitz zwischen dem Außenring und dem Lagerblock übereinstimmt. Einsatzkugellager sind kompakt. Es ist für Be- und Entladung einfach. Lagersitzlager sind im Bergbau, in der Maschinerie, in Automobil, Gewebe und chenmical Industrien weit verbreitet.
Wir können UCP, HAAR, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, UCC, UCFB, UCFA, UCPH, UCFX-Reihenlagersitz-Lagereinheiten liefern.
Die Details von NTN UCS204-012D1N fügen Kugellager ein:
Maßzeichnung |
Einsatz mit Klemmschraube tragen, breiter Innenring - zylinderförmiges O.D., Sicherungsring-Nut - Maße |
d |
0,7500 in19,050Millimeter |
D |
1,8504 in47,000Millimeter |
C |
0,6693 in17,000Millimeter |
B |
1,2205 in31,000Millimeter |
r |
0,0394 in1,000Millimeter |
r1 |
0,0236 in0,600Millimeter |
ds |
10-32 UNF |
G |
0,1772 in4,500Millimeter |
d4 |
1,1654 in29,600Millimeter |
S1 |
0,7205 in18,300Millimeter |
S |
0,5000 in12,700Millimeter |
a |
0,1220 in3,100Millimeter |
b |
0,0591 in1,500Millimeter |
D1 |
1,7559 in44,600Millimeter |
F |
0,1575 in4,000Millimeter |
|
Art |
Fügen Sie Lager ein |
|
Bohren Sie Art |
Rund |
|
Lager-Art |
Kugellager |
|
Material |
Durch Stahl |
|
Grenzgeschwindigkeit - Fett |
6700 U/MIN |
|
Dichtungs-Art |
Kontakt |
|
Dichtungs-Material |
Nitrilkautschuk |
|
Präzisions-Bewertung |
Klasse 0 |
|
Leistung |
Standardaufgabe |
|
Schraubensicherung |
2 -120° Klemmschraube |
|
Schmierung |
Wieder--Lubricatable |
|
Interne radialfreigabe |
KN |
|
Bewertung der statischen Belastung |
1500 kN lbf6650 N6.65 |
|
Dynamische Lasts-Bewertung |
2880 kN lbf12800 N12.80 |
|
Einschließung |
Doppeltes versiegelt |
|
Betriebstemperaturbereich |
-40 bis 250 ºF-40 zu ºC 120 |
Uc-Reihen-Lagersitz-Lager:
Reihe UC200: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC218
Reihe UC300: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 Reihe: UCF204, UCF205, UCF206.UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 Reihe: UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
