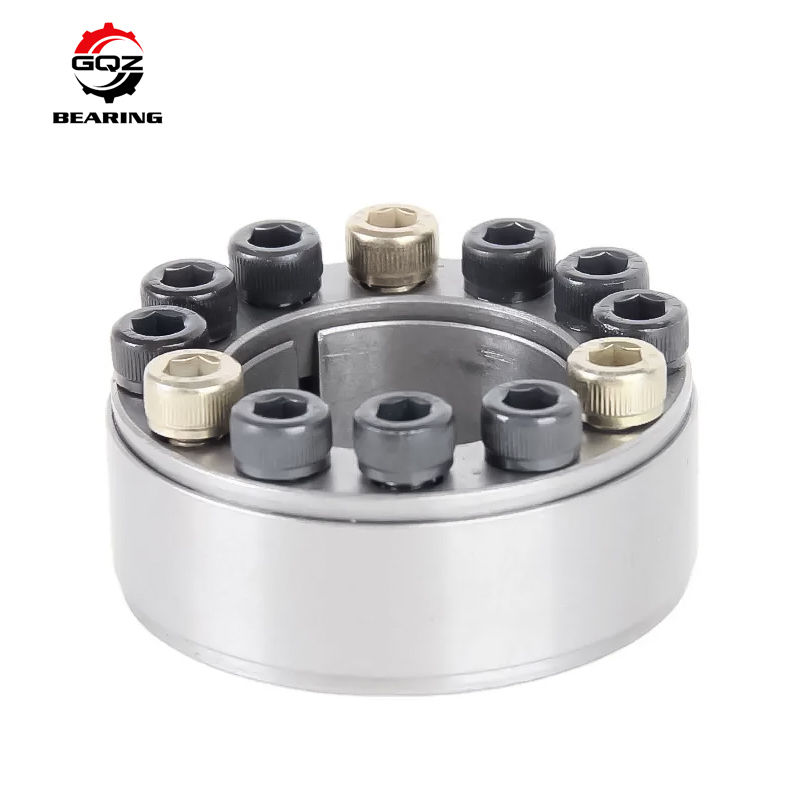

Z2-Serien-Erweiterungskupplungshülse, weit verbreitet in CNC-Drehmaschinen und Papiermaschinen

MOQ:	5 Stück
Standard Packaging:	Plastikbeutel + Kohlstoff + Karton
Supply Capacity:	10000/Monat

Details Information

Product Description

Detail Information

Herkunftsort

China

Markenname

GQZ or Other famous brand

Zertifizierung

ISO9001,ROHS

Modellnummer

Reihe Z2

Product Type:

Dehnungskupplungshülse

Anwendung:

Automobil.Traktor.Baumaschinen.Rollwerk

Axialkraft Ft(kN):

525-4000

Drehmoment Mt(kN.m):

52.5-2000

Material, Lager:

Lager aus Stahl

Hervorheben:

CNC-Drehmaschinen-Kupplungshülse

Dehnungskupplungshülse

CNC-Drehmaschinen-Dehnkupplungshülse

Product Description

Neue Ankunft Z2 Expansionskupplung Hülse Expansionshülse Weit verbreitet in CNC-Drehmaschine Papiermaschine

Die Expansionskupplungshülse ist ein fortschrittliches Basiskomponente, die auf dem internationalen Markt für mechanische Kupplungen unter schwerer Last weit verbreitet ist. Bei der Verbindung von Welle und Rad ist sie eine schlüssellose Kupplungsvorrichtung, um die Lastübertragung durch Anziehen des Drucks und der Reibung zu realisieren, die zwischen den Aufnahmeoberflächen von hochfesten Schrauben erzeugt werden.

Produktbeschreibung

Anwendbare Industrien

Automobil.Traktor.Baumaschinen.Walzwerk

Herkunftsort

China

Typ

KUGEL

Modellnummer

Z2-Serie

Markenname

GQZ oder OEM

Dichtungsart

Offen

Material

Chromstahl

Außendurchmesser

200-1000mm

Bohrungsgröße

260-1100mm

Merkmal

Lange Lebensdauer

Zertifikat

ISO9001:2008

Vibration

Z1V1 Z2V2 Z3V3

Präzision

P0,P5,P6

Service

OEM-Service

Lager

Reichhaltig

Paket

Originalverpackung

Hauptvorteile der Expansionskupplungshülse
Einfache Installation
Geringe Bearbeitungsgenauigkeit für Wellenbohrungen erforderlich, keine Heiz-/Druckgeräte erforderlich, nur Schrauben diagonal nach Drehmoment anziehen.
Ermöglicht die Neupositionierung von Naben auf der Welle und unterstützt Kupplungen mit schlecht geschweißten Materialien.
Hohe Zuverlässigkeit
Keine Keilnut-Schwächungsstruktur, kein relativer Bewegungsverschleiß, lange Lebensdauer.
Automatisches Versagen bei Überlast schützt die Gerätesicherheit.
Flexible Anpassung
Kann mehreren Lasten standhalten, unterstützt die Verwendung mehrerer Expansionshülsen in Reihe, um die Last zu erhöhen.
Einfache Demontage (einfach die Schrauben lösen), Rostschutzdesign der Kontaktfläche, um eine wiederholte Verwendung zu gewährleisten.

Abmessungen					Nennbelastung		Gewicht
d	D	I	L	L₁	Axialkraft Ft(kN)	Drehmoment Mt(Kn.m)	W.t(kg)
200	260	46	52	68	525	52.5	8.65
210	275	50	56	74	599	62.89	10.1
220	285	50	56	74	620	68	11.22
240	305	50	56	74	715	85.5	12.2
250	315	50	56	74	768	96	12.7
260	325	50	56	74	800	104	13.2
280	355	60	66	86.5	915	128	19.2
300	375	60	66	86.5	1020	153	20.5
320	405	72	78	100.5	1310	210	29.6
340	425	72	78	100.5	1310	224	31.1
360	455	84	90	116	1630	294	42.2
380	475	84	90	116	1620	308	44
400	495	84	90	116	1610	322	46
420	515	84	90	116	1780	374	50
450	555	96	102	130	2050	461.25	65

Firmeninformationen

Z2-Serien-Erweiterungskupplungshülse, weit verbreitet in CNC-Drehmaschinen und Papiermaschinen 3

Z2-Serien-Erweiterungskupplungshülse, weit verbreitet in CNC-Drehmaschinen und Papiermaschinen 4

FAQ

Können Adapterhülsen rauen Umgebungsbedingungen standhalten?

Raue Umgebungen, die durch Feuchtigkeit, Staub und extreme Temperaturen gekennzeichnet sind, stellen erhebliche Herausforderungen dar.

Korrosionsbeständigkeit: Der Kontakt mit Feuchtigkeit kann zu Korrosion führen, was die Leistung der Hülse beeinträchtigt.

Lösung: Wählen Sie für den Betrieb in rauen Umgebungen Adapterhülsen aus korrosionsbeständigen Materialien oder ziehen Sie Schutzbeschichtungen in Betracht, um die Haltbarkeit der Adapterhülsen zu erhöhen.

Wie sollten Wartungsroutinen für Systeme strukturiert werden, die Adapterhülsen verwenden?

Eine effektive Wartung ist entscheidend für die Maximierung der Lebensdauer und Leistung.

Inspektionspläne: Die Festlegung routinemäßiger Inspektionspläne hilft, potenzielle Probleme frühzeitig zu erkennen.

Schmierungsbedarf: Eine ordnungsgemäße Schmierung gewährleistet einen reibungslosen Betrieb und reduziert den Verschleiß.

Lösung: Um Systeme mit Adapterhülsen effektiv zu warten:

Implementieren Sie einen umfassenden Wartungsplan, der die Reinigung, Inspektion und Nachschmierung von Komponenten um die Adapterhülse umfasst.

Führen Sie detaillierte Aufzeichnungen über alle Wartungsaktivitäten, um den Zustand und die Leistung der Adapterhülsen im Laufe der Zeit zu verfolgen.

Gibt es spezifische Überlegungen bei der Auswahl von Adapterhülsen für Hochgeschwindigkeitsanwendungen?

Hochgeschwindigkeitsanwendungen erfordern eine sorgfältige Auswahl, um die Wärmeentwicklung und Vibration zu bewältigen.

Wärmemanagement: Hohe Geschwindigkeiten können erhebliche Wärme erzeugen, was zu erhöhtem Verschleiß führt.

Lösung: Wählen Sie für Hochgeschwindigkeitsanwendungen Adapterhülsen, die für verbesserte Geschwindigkeitsfähigkeiten mit optimierten Innengeometrien ausgelegt sind. Stellen Sie sicher, dass ausreichende Schmier- und Kühlsysteme vorhanden sind, um die Adapterhülsen zu unterstützen.
