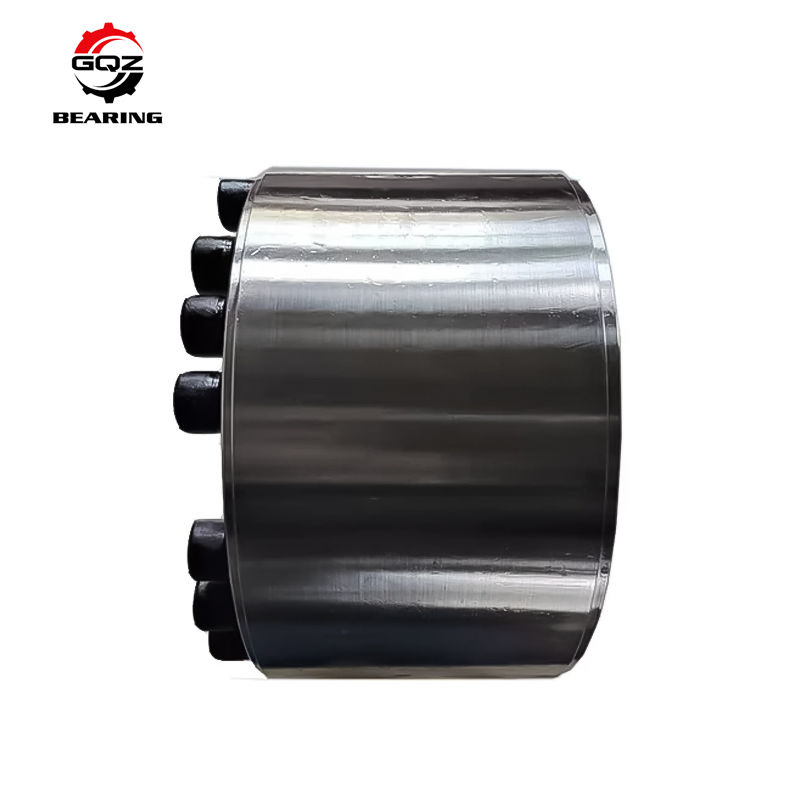

KTR400 Keyless Dehnungskupplung Welle Großer Drehmoment Klemmverbindung Schrumpfscheibe Z12A

KTR400 Keyless Dehnungskupplung Welle Großer Drehmoment Klemmverbindung Schrumpfscheibe Z12A

Markenbezeichnung:	GQZ or Other famous brand
Modellnummer:	Z12A Serie
MOQ:	5 Stück

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9001,ROHS

Produkttyp:

Dehnungskupplungshülse

Anwendung:

Automobil.Traktor.Baumaschinen.Rollwerk

Axialkraft Ft(kN):

1437.5-5860

Drehmoment Mt(kN.m):

143.7-1760

Material, Lager:

Lagerstahl

Verpackung Informationen:

Plastikbeutel + Kohlstoff + Karton

Versorgungsmaterial-Fähigkeit:

10000/Monat

Hervorheben:

KTR400 Keyless Dehnungskupplung Welle

Großer Drehmoment Klemmverbindung

Schlüssellose Dehnspannhülse

Produktbeschreibung

Expansionshülse KTR400 Schlüssellose Verlängerungskupplungswelle Große Drehmomentverriegelungshülse Expansionshülse Z12A

Die Dehnkupplungshülse ist eine fortschrittliche Grundkomponente, die auf dem internationalen Markt häufig für mechanische Kupplungen unter hoher Last eingesetzt wird. Bei der Verbindung von Welle und Rad handelt es sich um eine schlüssellose Kupplungsvorrichtung, die eine Lastübertragung durch Anziehen des zwischen den Aufnahmeflächen hochfester Schrauben erzeugten Drucks und der Reibung ermöglicht.

Produktbeschreibung

Anwendbare Branchen	Automobil.Traktor.Baumaschinen.Walzwerk
Herkunftsort	China
Typ	Erweiterungshülse
Modellnummer	Z12A-Serie
Markenname	GQZ oder OEM
Dichtungstyp	Offen
Material	Chromstahl
Außendurchmesser	200–600 mm
Bohrungsgröße	260–695 mm
Besonderheit	Langes Leben
Zertifikat	ISO9001:2008
Vibration	Z1V1 Z2V2 Z3V3
Präzision	P0, P5, P6
Service	OEM-Service
Aktie	Reich
Paket	Originalverpackung

Hauptvorteile der Expansionskupplungshülse

Einfach zu installieren

Geringe Bearbeitungsgenauigkeit für Wellenlöcher erforderlich, keine Heiz-/Druckausrüstung erforderlich, Schrauben müssen nur diagonal entsprechend dem Drehmoment angezogen werden.

Ermöglicht die Neupositionierung von Naben auf der Welle und unterstützt Kupplungen mit schlecht geschweißten Materialien.
Hohe Zuverlässigkeit

Keine schwächende Struktur der Keilnut, kein relativer Bewegungsverschleiß, lange Lebensdauer.

Der automatische Ausfall bei Überlast schützt die Gerätesicherheit.
Flexible Anpassung

Kann mehreren Belastungen standhalten und unterstützt die Verwendung mehrerer Expansionshülsen in Reihe, um die Belastung zu erhöhen.

Einfache Demontage (einfach die Schrauben lösen), Rostschutzdesign der Kontaktfläche, um eine wiederholte Verwendung zu gewährleisten.

Abmessungen						Innensechskantschrauben		Bewertete Belastung		Druck auf die Verbindungsfläche zwischen Spreizhülse und Welle	Druck auf die Schnittstelle zwischen Spreizhülse und Nabe	Schraubenanzugsmoment	Gewicht
D	D	L	L₁	e	B	D₁	N	Axialkraft Ft(kN)	Drehmoment Mt(kN.m)	pf(N/mm²)	pf¹⁽N/mm²⁾	M_A(Nm)	Gewicht (kg)
200	260	120	142	8	125	M20*120	16	526	52,8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Unternehmensinformationen

FAQ

Können Adapterhülsen rauen Umgebungsbedingungen standhalten?

Raue Umgebungen, die durch Feuchtigkeit, Staub und extreme Temperaturen gekennzeichnet sind, stellen erhebliche Herausforderungen dar.

Korrosionsbeständigkeit: Feuchtigkeitseinwirkung kann zu Korrosion führen und die Leistung der Hülse beeinträchtigen.

Lösung: Wählen Sie für Einsätze in rauen Umgebungen Adapterhülsen aus korrosionsbeständigen Materialien oder ziehen Sie Schutzbeschichtungen in Betracht, um die Haltbarkeit der Adapterhülsen zu erhöhen.

Wie sollten Wartungsroutinen für Systeme mit Adapterhülsen strukturiert sein?

Eine effektive Wartung ist entscheidend für die Maximierung der Lebensdauer und Leistung.

Inspektionspläne: Durch die Erstellung routinemäßiger Inspektionspläne können potenzielle Probleme frühzeitig erkannt werden.

Schmierungsbedarf: Die richtige Schmierung sorgt für einen reibungslosen Betrieb und reduziert den Verschleiß.

Lösung: Um Systeme mit Adapterhülsen effektiv zu warten:

Führen Sie einen umfassenden Wartungsplan ein, der die Reinigung, Inspektion und Neuschmierung der Komponenten rund um die Adapterhülse umfasst.

Führen Sie detaillierte Aufzeichnungen aller Wartungsaktivitäten, um den Zustand und die Leistung der Adapterhülsen im Laufe der Zeit zu verfolgen.
