RU178X Präzisions-Geschaltlager 115x240x28mm für CNC- und Roboterverbindungen

Name: RU178X Präzisions-Geschaltlager 115x240x28mm für CNC- und Roboterverbindungen
Brand: Wuxi Guangqiang Bearing Trade Co.,Ltd
SKU: RU178X
Price: 113.00 USD
Availability: InStock

Markenbezeichnung:	GQZ
Modellnummer:	RU178X
MOQ:	5 Stück
Preis:	$99- $128
Lieferzeit:	3 Arbeitstage nach Erhalt Ihrer Zahlung
Zahlungsbedingungen:	T/T oder Western Union oder Paypal

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO90001

Material:

Gcr15-Stahl

Produktname:

Ultradünne Kreuzrollenlager

Versiegelungsart:

Versiegelt

Identifikation (Millimeter):

115

OD (mm):

240

Breite (mm):

Präzisionsbewertung:

P0-P5

Struktur:

Zylindrisch

Verpackung Informationen:

Zuerst in Karton verpackt und dann mit Holzhülle für die Außenverpackung verstärkt

Versorgungsmaterial-Fähigkeit:

3.000 Stück pro Monat

Hervorheben:

mit einer Breite von mehr als 20 mm

Robot joint bearing with high precision

Robotergelenklager mit hoher Präzision

Produktbeschreibung

RU178X Präzisions-Kreuzrollenlager 115x240x28mm für CNC- & Roboter-Gelenke

Produktübersicht

Das RU178X Kreuzrollenlager ist eine hochsteife, integrierte Ringlösung, die für präzise Drehbewegungen entwickelt wurde. Mit einer speziellen "X"-Montagelochkonfiguration ermöglicht dieses Lager die direkte Verschraubung mit der Montagefläche, wodurch ein Einpressen in ein Gehäuse entfällt. Es ist der Industriestandard für CNC-Drehtische und industrielle Robotergelenke, die eine hohe Kippmomentbeständigkeit erfordern.

Hauptmerkmale

Integrierte Montage: Das Schraubdesign macht Gehäuse oder Flansche überflüssig.
Hohe Rotationsgenauigkeit: P2/P4-Präzisionsstufen gewährleisten minimale Rundlaufabweichungen und stabile Positionierung.
Zweidirektionale Lastaufnahme: Nimmt radiale, axiale und Momentenlasten in einer einzigen kompakten Einheit auf.
Überlegene Steifigkeit: Die Kreuzrollen-Geometrie bietet eine 3-4x höhere Steifigkeit als herkömmliche Kugellager.
Plug-and-Play: Optimiert für schnelle Installation und hohe strukturelle Integrität.

Technische Spezifikationen

Spezifikation	Daten (RU178X)
Innendurchmesser (d)	115 mm
Außendurchmesser (D)	240 mm
Breite (B)	28 mm
Dynamische Tragzahl ( $$C$$ )	80,3 kN
Statische Tragzahl ( $$C_0$$ )	135 kN
Montage Innenring (Lochkreis 139)	12-M8 Gewindelöcher
Montage Außenring (Lochkreis 217)	12-φ9 Durchgangslöcher (φ14 Senkungen)
Masse (Gewicht)	6,8 kg
Präzisionsklasse	P5 / P4 / P2
Material	GCr15 Chrom-Kohlenstoff-Stahl

Anwendungen

Industrieroboter – Unterstützt Gelenke mit hoher Last und präziser Drehung.
Automatisierungs- & CNC-Systeme – Gewährleistet Stabilität unter hohem Drehmoment und dynamischen Lasten.
Präzisionsdrehplattformen – Ideal für Positionierungs- und Indexieranlagen.
Schwerlastmaschinen – Geeignet für industrielle Großanwendungen.

Modell	d	D	B	C	Co	kg
RU28	10	52	8	2,91	2,43	0,12
RU42	20	70	12	7,35	8,35	0,29
-	25	80	12	8,61	10,6	0,4
RU66	35	95	15	17,5	22,3	0,66
RU85	55	120	15	20,3	29,5	1
RU124	80	165	22	33,1	50,9	2,6
RU124G	80	165	22	33,1	50,9	2,6
RU124X	80	165	22	33,1	50,9	2,6
RU148	90	210	25	49,1	76,8	4,9
RU148G	90	210	25	49,1	76,8	4,9
RU148X	90	210	25	49,1	76,8	4,9
RU178	115	240	28	80,3	135	6,8
RU178G	115	240	28	80,3	135	6,8
RU178X	115	240	28	80,3	135	6,8
RU228	160	295	35	104	173	11,4
RU228G	160	295	35	104	173	11,4
RU228X	160	295	35	104	173	11,4
RU297	210	380	40	156	281	21,3
RU297G	210	380	40	156	281	21,3
RU297X	210	380	40	156	281	21,3
RU445	350	540	45	222	473	35,4
RU445G	350	540	45	222	473	35,4
RU445X	350	540	45	222	473	35,4

Warum GQZ Lager wählen?

Industriequalität: Entwickelt für anspruchsvolle Umgebungen mit hoher Last.
Zuverlässige Lieferung: Effiziente Produktion und globale Logistikunterstützung.
Technische Expertise: Professionelle Beratung für Auswahl und Systemintegration.
Kundenspezifische Anpassung verfügbar: OEM/ODM-Lösungen, zugeschnitten auf Ihre Projektanforderungen.

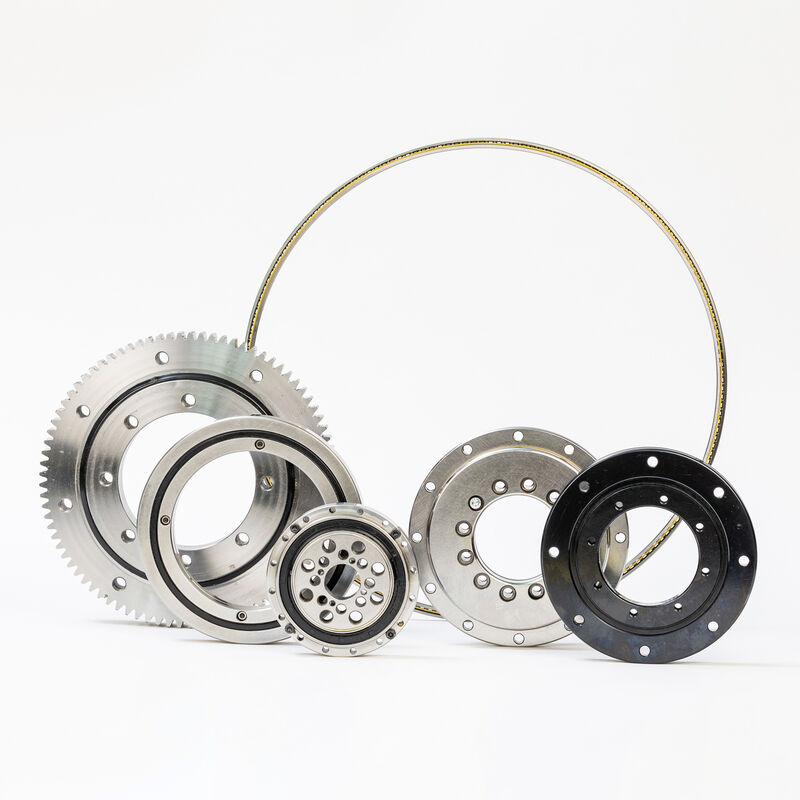

RU178X Präzisions-Geschaltlager 115x240x28mm für CNC- und Roboterverbindungen 1

RU178X Präzisions-Geschaltlager 115x240x28mm für CNC- und Roboterverbindungen 2

RU178X Präzisions-Geschaltlager 115x240x28mm für CNC- und Roboterverbindungen 3

FAQ

1. Was ist der Unterschied zwischen RU178, RU178G und RU178X?

Während die Abmessungen identisch sind, unterscheiden sich die Montagelöcher: RU178X verfügt über Gewindelöcher im Innenring (12-M8), was die direkte Verschraubung von der Montagefläche aus erleichtert im Vergleich zu den Durchgangslochversionen.

2. Kann dieses Lager hohe Kippmomente aufnehmen?

Ja. Die 90-Grad-V-Nut-Laufbahn ermöglicht es den Rollen, komplexe Kippmomente mit viel höherer Stabilität als Standard-Kugellager aufzunehmen.

3. Stellen Sie 3D-CAD-Dateien für die Integration bereit?

Ja. GQZ stellt STEP- und IGES-Dateien für den RU178X zur Verfügung, um Ingenieuren die schnelle Integration des Lagers in ihre mechanischen Konstruktionen zu erleichtern.

Rüsten Sie Ihr Industriesystem mit dem RU178X Kreuzrollenringlager auf.
Kontaktieren Sie uns noch heute für Preise, kundenspezifische Anpassungen oder technischen Support!
