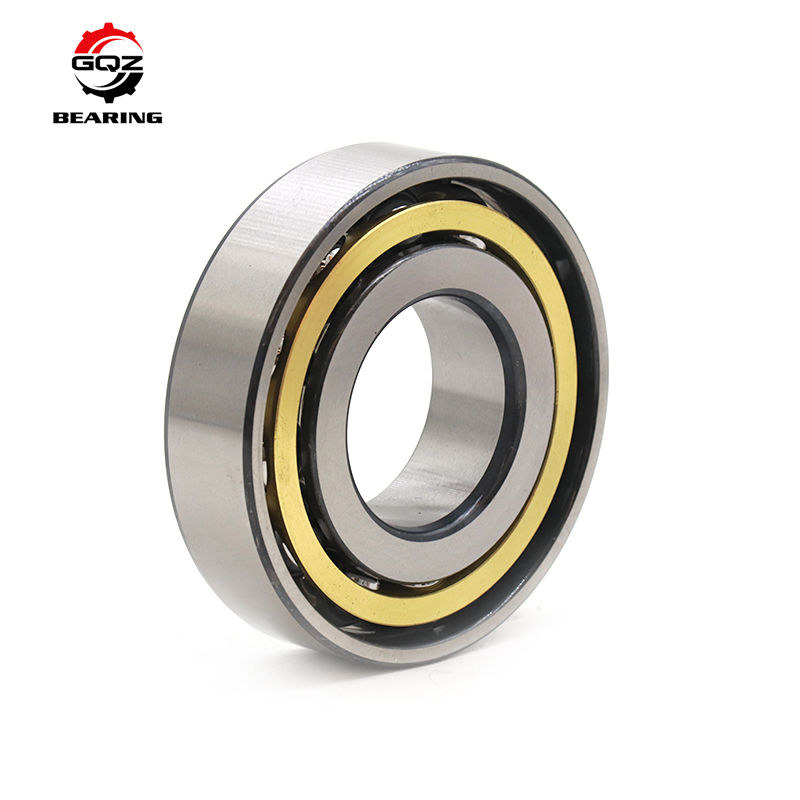

GQZ 7205CD/HC Hybridkeramik einreihiges Schrägkugellager 25×52×15mm 15° Kontaktwinkel Offener Typ

7205CD/HC folgt der SKF-Spezifikation für Superpräzisionslager.

• CD: 15° Kontaktwinkel, D-Design mit hoher Kapazität, universell passend für Duplexmontage
• HC: Hybridkonstruktion, GCr15-Stahlringe + Siliziumnitrid-Keramik-Wälzkörper, elektrische Isolationsleistung

  Das offene Design ermöglicht eine bequeme umlaufende Ölschmierung. Es trägt kombinierte Radiallasten und einseitige Axiallasten. Einzelne Lager können als DB-Rücken-an-Rücken-, DF-Face-to-Face- oder DT-Tandem-Sets kombiniert werden, um bidirektionale Axiallasten aufzunehmen. Keramikkugeln reduzieren die Zentrifugalkraft bei hohen Drehzahlen, unterdrücken elektrische Erosion und senken die Betriebstemperatur. Weit verbreitet bei Hochgeschwindigkeits-CNC-Spindeln, Frequenzumwandlungsmotoren, Kugelumlaufspindel-Lagern und Präzisions-Hochgeschwindigkeits-Rotationsgeräten.

  Ein formelles Angebot wird innerhalb von 24 Stunden nach Ihrer Anfrage gesendet.

Modell

7205CD/HC

Abmessungen

d25 mm, D52 mm, B15 mm

Min. Fase r

1 mm

Nettogewicht

ca. 0,132 kg

Struktur

Einreihiges Schrägkugellager

Kontaktwinkel

15°

Material

Innen-/Außenring: GCr15-Lagerstahl; Wälzkörper: Si₃N₄-Keramikkugeln; bearbeiteter Phenolharzkäfig

Strukturtyp

Offenes Design, keine Dichtungen

Grunddynamische Tragfähigkeit Cr

13500 N

Grundlegende statische Tragfähigkeit C0r

9700 N

Grenzgeschwindigkeit (Ölschmierung)

38000 U/min

Vollständige Maßzeichnungen und Lastdaten auf Anfrage erhältlich.

1. HC Hybrid-Keramikkugeln realisieren den Isolationseffekt und eliminieren effektiv elektrische Lochfraßschäden im Lager
2. 15° CD-Struktur mit hoher Kapazität balanciert Hochgeschwindigkeitsfähigkeit und Tragfähigkeitsleistung
3. Universell passendes Design, flexibel für DB/DF/DT-Paarmontage vor Ort
4. Keramikkugeln mit geringerer Dichte reduzieren die Zentrifugallast und erreichen eine höhere Grenzgeschwindigkeit als Ganzstahl-Lager
5. Offene Struktur unterstützt kontinuierliche Ölschmierung, geeignet für langfristigen Hochgeschwindigkeits-Präzisionsbetrieb
6. Anpassbar: P4/P5-Präzisionsklasse, verschiedene Vorspannungsklassen, OEM-Lasermarkierung, spezielles Hochgeschwindigkeitsfett

• Hochgeschwindigkeits-Hauptspindeln von vertikalen und horizontalen Bearbeitungszentren
• Drehwellen von Frequenzumwandlungs-Servomotoren und Generatoren
• Präzisions-Kugelumlaufspindel-Stützlagerbaugruppen
• Hochgeschwindigkeits-Schleifgeräte und Automatisierungs-Präzisionstransmissionseinheiten
• Rotationsmaschinen, die anfällig für Streustrom und elektrische Korrosion sind

• 25 Jahre professioneller Lagerhersteller, Produkte weltweit exportiert.
• Strenge Inspektion der Rundheit und Oberflächenqualität von Keramikkugeln.
• Präzisions-Feinstbearbeitung für Superpräzisionsklassenanforderungen.
• 24-Stunden-technischer Support für Paarungsanordnung und Vorsprungsauswahl.
• Umfangreicher Lagerbestand für Maschinenhändler.
• Präzise Abmessungen und stabile Serviceleistung.

• GCr15-Ring-Härteprüfung nach Härten und Anlassen
• Dimensionssortierung und Oberflächenfehlertest von Siliziumnitrid-Keramikkugeln
• Präzisions-Feinstbearbeitung von Laufbahnflächen
• Prüfung von Kontaktwinkel, Innenluftspalt und Rotationsvibration

Wenn Sie 7205CD/HC Hybrid-Keramik-Schrägkugellager benötigen:

Senden Sie eine Anfrage, um untenstehende Unterstützung zu erhalten:

• Schnelles Angebot innerhalb von 24 Stunden
• Beratung zum DB/DF-Paarungsschema
• Optionale Lösungen für Präzisionsklasse und Vorspannung
• Wettbewerbsfähiger Direktvertriebspreis ab Werk

  Kontaktieren Sie unser Vertriebsteam für vollständige Datenblätter und ein formelles Angebot.
