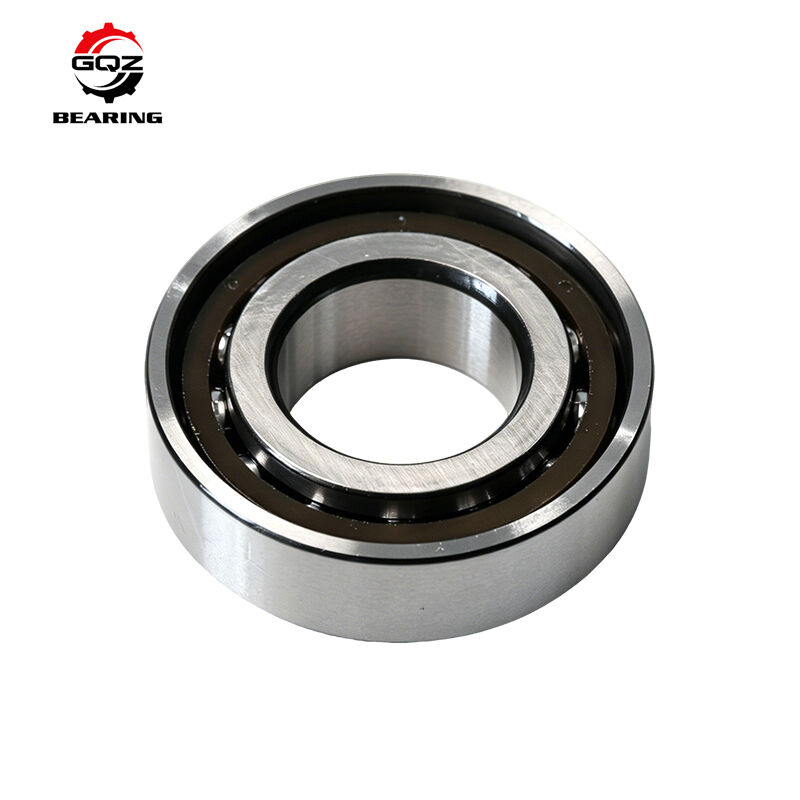

GQZ S7204CD/HC Hybrid-Keramik-Einzelreihe-Winkel-Kontaktkugellager 20×47×14mm 15° Kontaktwinkel offener Typ

S7204CD/HC ist ein superpräzises einreihendes Winkel-Kontaktkugellager.

• S: Universelles, passendes Design
• CD: 15° Kontaktwinkel, hohe Kapazität D-Innengeometrie
• HC: Hybridkonstruktion, innere und äußere Ringe aus Stahl + keramische Walzen mit Siliziumnitrid mit elektrischer Isolierung

Die offene Struktur unterstützt die zirkulierende Ölschmierung. Sie trägt eine kombinierte Radiallast und eine einseitige Achslast. Ein einzelnes Lager kann von hinten nach hinten (DB) angeordnet werden,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,. Keramische Kugeln reduzieren die Zentrifugalkraft bei hoher Drehgeschwindigkeit, halten elektrische Erosion und niedrigere Betriebstemperatur zurück.mit einer Leistung von nicht mehr als 50 W, Kugelschraubenstützen und hochpräzise Dreharausrüstung, die anfällig für Stromschäden sind.

Ein offizielles Angebot wird Ihnen innerhalb von 24 Stunden nach Ihrer Anfrage zugesandt.

Modell

S7204CD/HC

Abmessungen

d20 mm, D47 mm, B14 mm

Min chamfer r

1 mm

Nettogewicht

etwa 0,092 kg

Struktur

Einzeilenkel-Kontaktkugellager

Kontaktwinkel

15°

Material

Innen-/Außenring: GCr15-Lagerstahl; Walzenelement: Si3N4 Keramikkugeln; bearbeitetes Fenolharzkäfig

Strukturform

Offener Typ ohne Dichtungen

Dynamische Grundlast Cr

11900 N

Grundlast C0r

5850 N

Beschränkung der Drehzahl (Ölschmierung)

48000 Umdrehungen pro Minute

Weitere Informationen

Vollständige Abmessungszeichnungen und Lastdaten sind auf Anfrage verfügbar.

1. HC-hybride keramische Walzelemente erzielen eine Isolierleistung und vermeiden wirksam elektrische Pittingkorrosion
2. 15° CD Hochleistungsstruktur balanciert Hochgeschwindigkeitsleistung und Tragfähigkeit
3. S universell passbares Design, flexibel für verschiedene Duplex-Anlagearten vor Ort
4. Keramikkugeln mit geringer Dichte schneiden Zentrifugallast ab, erreichen eine höhere Beschränkungsgeschwindigkeit als Stahllager
5. Offene Konstruktion passt die kontinuierliche Schmierung mit zirkulierendem Öl für den langfristigen Hochgeschwindigkeitsbetrieb an
6. Anpassbar: Präzisionsstufe P4/P5, mehrere Vorladeklassen, OEM-Lasermarkierung, spezielles Hochgeschwindigkeitsfett

• Vertikal- und Horizontalmaschinen mit hoher Geschwindigkeit
• mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W
• mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
• Schleifmaschinen für Hochgeschwindigkeitsschleifmaschinen und automatische Präzisionsgetriebe
• Drehgeräte, die Stromströmen und Korrosionsgefahren ausgesetzt sind

25 Jahre als professioneller Lagerhersteller, Produkte exportiert weltweit.

Strenge Überprüfung der Rundheit der Keramikkugel und der Oberflächenqualität.

Ultra-präzise Oberflächenveredelung, die hohen Präzisionsanforderungen entspricht.

24-Stunden-technischer Support für das Pairing-Layout und die Auswahl der Vorlast.

Es gibt genügend Vorräte für Maschinenhändler.

Genaue Abmessungen und stabile Betriebsleistung.

GCr15 Ringlösch- und Härteprüfungen

Silikonnitrid-Keramikkugel-Dimension-Sortierung und Oberflächenfehlererkennung

Präzisionsüberholung von Streckenoberflächen

Prüfung des Berührungswinkels, der inneren Freiheit und der Drehvibrationen

Wenn Sie S7204CD/HC-Hybrid-Kontaktlager aus Keramik benötigen:

Nachfrage nach folgenden Hilfsmitteln:

• Schnelles Angebot innerhalb von 24 Stunden
• DB/DF Konsultation für die Lösung der abgestimmten Sammlungen
• Optionale Präzisionsstufe und Auswahl der Vorlast
• Wettbewerbsfähiger Fabrikpreis
• Kontaktieren Sie unser Verkaufsteam für vollständige Datenblätter und offizielles Angebot.
