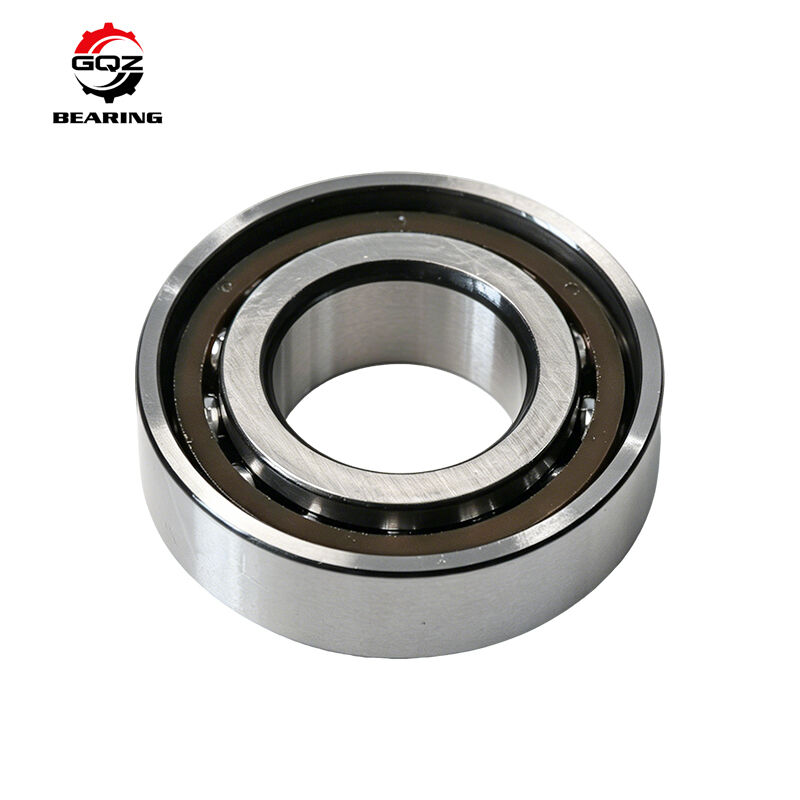

GQZ 7030ACM Einreihe Winkelkontaktkugellager 150×225×35mm 25° Kontaktwinkel offener Messingkäfig

7030ACM ist ein Standard-Schrägkugellager mit einer einzelnen Reihe und offener Bauweise.

• AC: 25° Kontaktwinkel, ausgewogene radiale und axiale Tragfähigkeit
• M: Gefräster massiver Messingkäfig, stabile Führung unter hoher Last und kontinuierlicher Drehung

Die offene Struktur unterstützt Fett- oder Umlaufschmierung. Ein einzelnes Lager trägt kombinierte radiale Lasten und einseitige axiale Lasten. Es kann als DB (Rücken an Rücken), DF (Face-to-Face) oder DT (Tandem) angepasste Sätze kombiniert werden, um bidirektionale axiale Schubkräfte aufzunehmen. Geeignet für mittelschnelle bis schnelle Anwendungen mit schweren wechselnden axialen Lasten. Weit verbreitet für Spindeln großer Werkzeugmaschinen, schwere Kugelumlaufspindel-Unterstützungen, Industriegetriebe, Kompressoren und große Automatisierungs-Präzisionstransmissionen.

Ein formelles Angebot wird innerhalb von 24 Stunden nach Ihrer Anfrage gesendet.

Modell

7030ACM

Abmessungen

d150 mm, D225 mm, B35 mm

Min. Fase

r:2,1 mm; r₁:1,1 mm

Nettogewicht

ca. 4,10 kg

Struktur

Schrägkugellager mit einer Reihe

Kontaktwinkel

25°

Material

Innen-/Außenring: GCr15 Wälzlagerstahl; gefräster Messingkäfig

Strukturform

Offener Typ ohne Dichtungen

Grund dynamische Tragzahl Cr

159100 N

Grund statische Tragzahl C0r

220600 N

Grenzgeschwindigkeit

(Fett): 5000 U/min; (Öl): 7500 U/min

Zusätzliche Informationen

Vollständige Maßzeichnungen und Lastdaten auf Anfrage erhältlich.

1. 25° Kontaktwinkel balanciert Hochgeschwindigkeitsleistung und axiale Tragfähigkeit
2. Gefräster Messingkäfig zeichnet sich durch hohe Steifigkeit und Verformungsbeständigkeit unter schwerer Dauerlast aus
3. Offenes Design ermöglicht bequemen Ölkreislauf und regelmäßige Fettnachfüllung
4. Flexible Duplex-Paarung: DB / DF / DT Anordnung zur Erfüllung unterschiedlicher Steifigkeitsanforderungen
5. Standard ISO metrische Abmessungen, vollständig austauschbar mit Spezifikationen führender Marken
6. Anpassbar: P5/P4 Präzisionsklasse, verschiedene Vorspannungsklassen, OEM-Lasermarkierung, Hochtemperatur-EP-Fett

• Hauptspindel-Baugruppen großer vertikaler und horizontaler Bearbeitungszentren
• Lagerungseinheiten für schwere Kugelumlaufspindeln am festen Ende
• Industriekompressoren, Gebläse und mittelschnelle schwere Getriebe
• Große Automatisierungs-Positionier- und Rundtischgeräte
• Mechanische Systeme, die kombinierten radialen und wechselnden axialen Lasten ausgesetzt sind

25 Jahre professioneller Lagerhersteller, Produkte weltweit exportiert.

Striktes Präzisionsschleifen für Laufbahnen und Stahlkugeln.

Strenge Qualitätskontrolle für die Maßhaltigkeit des Messingkäfigs.

24-Stunden-technischer Support für Lagerpaarungs-Layout und Vorspannungsauswahl.

Umfangreicher Lagerbestand für Maschinenhändler.

Präzise Abmessungen und stabile Serviceleistung.

GCr15 Rohmaterial Härteprüfung nach Abschrecken & Anlassen

Präzisions-Superfinish für Laufbahnflächen und Stahlkugeln

Prüfung von Kontaktwinkel, Innenabstand und Rundlauf

Prüfung der Käfigebene und des Montagespiels

Wenn Sie 7030ACM Schrägkugellager benötigen:

Senden Sie eine Anfrage, um folgende Unterstützung zu erhalten:

• Schnelles Angebot innerhalb von 24 Stunden
• Beratung zu DB/DF-kompatiblen Lagersatz-Schemata
• Optionale Lösung für Präzisionsklasse und spezielle Vorspannung
• Wettbewerbsfähiger Direktvertriebspreis ab Werk
• Kontaktieren Sie unser Vertriebsteam für vollständige Datenblätter und ein formelles Angebot.
