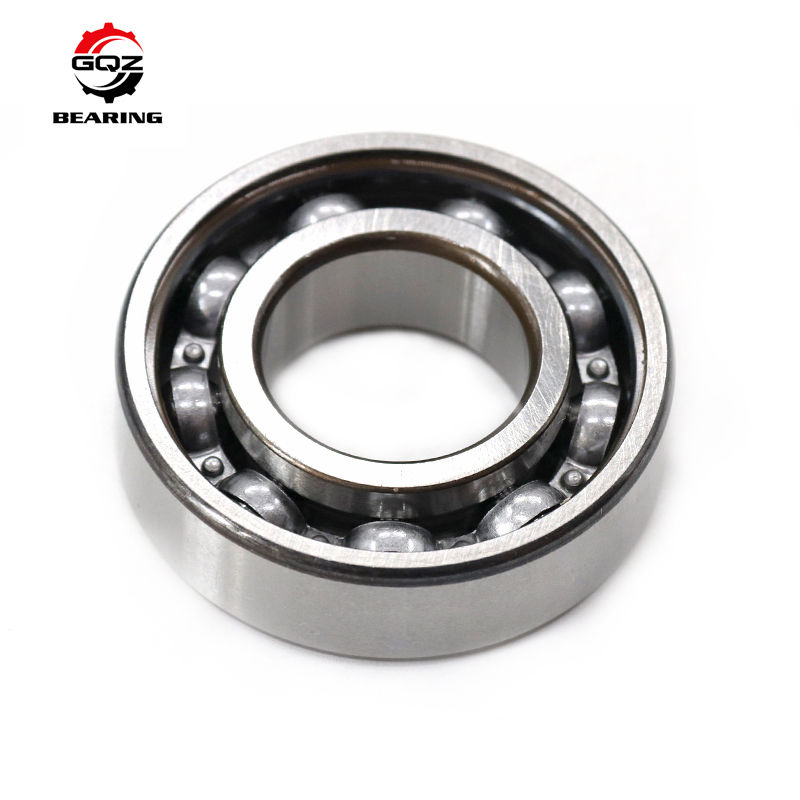

16008 40x68x9mm Dünnsektion offene Einzelreihe Tiefen Rillen Kugellager

1. Produktübersicht

16008 gehört zur Serie 16000 von dünnwandigen, einreihigen, offenen Rillenkugellagern. Standard-Metrik-Abmessungen 40×68×9mm, ultra-schmales, dünnes Querschnittsdesign zur Einsparung von axialem Installationsplatz und zur Reduzierung des Gesamtgewichts der Ausrüstung. Die offene Bauweise ermöglicht eine kontinuierliche umlaufende Öl- und Fettkühlung; die super-geschliffene tiefe Laufbahn kann radiale Lasten und beidseitige leichte axiale Lasten gleichzeitig aufnehmen, mit geringem Geräuschpegel, geringer Reibung und stabiler Hochgeschwindigkeitsdrehperformance. Ausgestattet mit hochpräzisen Stahlkugeln und gestanztem Stahlkäfig, stabilem Betrieb unter langfristiger leichter und mittlerer Last. Weit verbreitet in Textil-Hochgeschwindigkeitsspindeln, Druckmaschinen-Papierführungsrollen, Präzisionsautomatisierungsausrüstung, kleinen industriellen Hochgeschwindigkeitsmotoren, optischen Prüfinstrumenten und leichten Förderanlagen.

2. Technische Spezifikationen

Modell: 16008
d=40mm, D=68mm, B=9mm
Min. Fasenradius r=0,3mm
Dynamische Tragfähigkeit Cr=13,8kN, Statische Tragfähigkeit C0r=10,2kN
Grenzgeschwindigkeit Fett=10000 U/min, Grenzgeschwindigkeit Öl=12000 U/min
Nettogewicht=0,125kg
Aufbau: Einreihig, Rillenkugellager, offener Typ ohne Dichtung/Dichtring, gestanzter Stahlkäfig
Material: Vakuumgeschmolzener GCr15 Lagerstahl, Härte HRC60-65
Lagerspiel: Standard CN, C2/C3 kundenspezifisch erhältlich
Präzision: P0 Standard, P6/P5/P4 optional
Betriebstemperatur: -30℃ ~ 120℃
Zeichnungen und Hochgeschwindigkeits-Dauerlaufprüfberichte auf Anfrage erhältlich.

3. Kernvorteile

• Ultra-dünnes 9mm breites Wanddesign, reduziert den axialen Platzbedarf erheblich für kompakte miniaturisierte Geräte
• Offene Struktur unterstützt zentrale Umlaufschmierung, geeignet für ununterbrochene Langzeitproduktionslinien
• Spiegelpolierte Laufbahn minimiert Reibung und Laufgeräusche, konsistente Leistung bei kontinuierlichem Hochgeschwindigkeitsbetrieb
• Leichte, dünne Ringstruktur senkt die Gesamtlast der Ausrüstung, perfekt für Präzisionsoptik und leichte Automatisierungsgeräte
• Standardisierte austauschbare metrische Größe, universeller Ersatz für gängige Ersatzteile für Textil-, Druck- und Automobil-OEMs
• Mehrere kundenspezifische Versionen: Nylon-/Messingkäfig, C3 loses Spiel, korrosionsbeständige Edelstahl-Ausführung, spezielles Hochgeschwindigkeitsfett mit geringer Viskosität
• Strenge Kontrolle der Maßabweichungen, stabile Rotationsgenauigkeit für Messinstrumente und optische Drehtische

4. Anwendungsszenarien

• Textilmaschinen: Hochgeschwindigkeits-Spinnspindeln, Webstuhl-Übertragungsrollen, Wickelmaschinen-Drehkomponenten
• Druck- und Verpackungsmaschinen: Offsetdruckmaschinen-Papierwalzen, leichte Verpackungsmaschinen-Drehanordnungen
• Präzisionsautomatisierung: Roboter-Hilfsachsen, Halbleiterhandhabungsgeräte, leichte Förderrollen
• Kleinleistungsgeräte: Mini-Hochgeschwindigkeits-Industriemotoren, Lüfter, kleine Generator-Drehteile
• Optische und Prüfinstrumente: Messdrehtische, medizinische Diagnosegeräte, Labor-Präzisionsdrehmechanismen
  Passend für OEM-Montage und Nachrüstungen von kompakten, leicht belasteten, hochpräzisen rotierenden Maschinen.

5. Warum GQZ Lager wählen

25 Jahre professioneller Hersteller von dünnwandigen Rillenkugellagern der Serie 16000. Annahme von hochreinem, vakuumgeschmolzenem GCr15-Stahl mit vollständiger Härtungs- und Anlasswärmebehandlung, stabile Ermüdungsbeständigkeit unter langzeitiger Hochgeschwindigkeits-Leichtlast. Vollständige OEM- und ODM-Anpassungsunterstützung für Käfigmaterial, Spielklasse, Präzisionsklasse und Spezialschmierstoff. Kompletter strenger Inspektionsablauf: Härteprüfung des Rohmaterials, CNC-Ultrapräzisions-Laufbahn-Superfinishing, Sortierung von hochwertigen Stahlkugeln und Hochgeschwindigkeits-Alterungsprüfung. 24-Stunden professioneller technischer Support für die Wellenpassung von dünnen Wänden und das Design von Umlaufschmiersystemen. Fabrikdirekter Großhandelspreis, ausreichender Lagerbestand an 16008 Lagern für globale Textil-, Druck- und Automobilmaschinenhersteller.

6. Qualitätskontrolle

1. Inspektion der chemischen Zusammensetzung und Härte des Rohmaterials
2. Integral-Härtung und Spannungsarmglühen zur Beseitigung interner Restspannungen
3. CNC-Ultrapräzisions-Innen- und Außenring-Laufbahn-Spiegel-Superfinishing
4. Hochpräzisions-Stahlkugel-Siebung und gestanzter Stahlkäfig-Stanzformung
5. Staubfreie Montage mit mechanischer Vorbefettung für geringen Widerstand und hohe Geschwindigkeit
6. Kontinuierliche Hochgeschwindigkeits-Alterung und Verschleißzyklusprüfung
7. Vollständige Maßprüfung, Rostschutzölbeschichtung, neutrale feuchtigkeitsdichte Exportkartonverpackung
   Jede Charge durchläuft eine Laufruhe- und Geräuschprüfung, um eine stabile, langfristige Hochgeschwindigkeits-Präzisionsoperation für kompakte Industrieanlagen zu gewährleisten.

7. Angebot anfordern

Senden Sie Anfragen für 16008 dünnwandige offene Rillenkugellager, die auf Textilspindeln, Druckwalzen und Präzisionsautomatisierungsmotoren verwendet werden.
Verfügbare Dienstleistungen:

1. Standardmäßiges formelles Angebotsdokument, das innerhalb von 24 Arbeitsstunden geliefert wird
2. Technische Anleitung für die Wellenpassung von dünnen Wänden und die Auslegung von Umlaufschmiersystemen
3. Upgrade-Optionen: P5 Hochpräzisionsklasse, C3 loses Spiel, Nylonkäfig, geräuscharmes synthetisches Hochgeschwindigkeitsfett
4. Wettbewerbsfähiger Fabrik-Großhandelspreis für große Bestellmengen
   Bitte geben Sie die Bestellmenge, die Drehzahl und die Arbeitsumgebung an, um vollständige Angebotsdokumente zu erhalten.

8. FAQ
