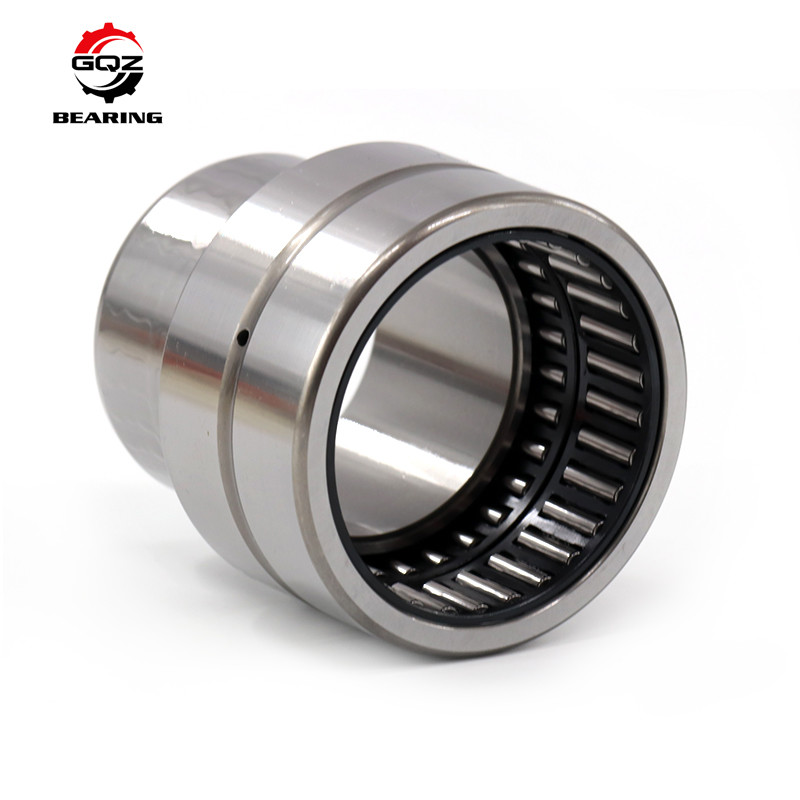

Nadellager sind Rotationsbewegungslager, in denen eine dünne Nadel-förmige Rolle in einen Wälzkörper integriert wird. Sie haben eine niedrige Querschnittshöhe und eine hohe Tragfähigkeit, die mit Kugellagern verglichen werden. Seiend klein, tragen Nadellager zur Verringerung der Gesamtmaschinengröße bei, und sind folglich in den verschiedenen Anwendungen wie Automobilen, Motorrädern, Druckmaschinen, Industrierobotern und Baugeräten weit verbreitet.
NEIN. | NEIN. | GRÖSSE (MILLIMETER) | GRUNDBELADUNGS-BEWERTUNG (KN) | GRENZGESCHWINDIGKEIT | |||||
mit innerem | ohne inneres | d | FW | D | C | rs/min | C | C0 | r/min |
NA495 | RNA495 | 5 | 7 | 13 | 10 | 0,15 | 2,24 | 2,02 | 27200 |
NA496 | RNA496 | 6 | 8 | 15 | 10 | 0,15 | 3,14 | 2,62 | 25600 |
NA497 | RNA497 | 7 | 9 | 17 | 10 | 0,15 | 2,44 | 2,77 | 24000 |
NA498 | RNA498 | 8 | 10 | 19 | 11 | 0,2 | 4,71 | 3,82 | 22400 |
NA499 | RNA499 | 9 | 12 | 20 | 11 | 0,3 | 5,02 | 4,79 | 20800 |
NA4900 | RNA4900 | 10 | 14 | 22 | 13 | 0,3 | 8,5 | 9,2 | 25000 |
NA4901 | RNA4901 | 12 | 16 | 24 | 13 | 0,3 | 9,4 | 10,9 | 24000 |
NA4902 | RNA4902 | 15 | 20 | 28 | 13 | 0,3 | 10,6 | 13,6 | 22000 |
NA4903 | RNA4903 | 17 | 22 | 30 | 13 | 0,3 | 11 | 14,6 | 21000 |
NA4904 | RNA4904 | 20 | 25 | 37 | 17 | 0,3 | 21 | 25,5 | 17000 |
NA49/22 | RNA49/22 | 22 | 28 | 39 | 17 | 0,3 | 22,8 | 29,5 | 16000 |
NA4905 | RNA4905 | 25 | 30 | 42 | 17 | 0,3 | 23,6 | 31,5 | 15000 |
NA49/28 | RNA49/28 | 28 | 32 | 45 | 17 | 0,3 | 24,4 | 33,5 | 13000 |
NA4906 | RNA4906 | 30 | 35 | 47 | 17 | 0,3 | 25 | 35,5 | 13000 |
NA49/32 | RNA49/32 | 32 | 40 | 52 | 20 | 0,6 | 30,5 | 47,5 | 12000 |
NA4907 | RNA4907 | 35 | 42 | 55 | 20 | 0,6 | 31,5 | 50 | 11000 |
NA4908 | RNA4908 | 40 | 48 | 62 | 22 | 0,6 | 43 | 67 | 9500 |
NA4909 | RNA4909 | 45 | 52 | 68 | 22 | 0,6 | 45 | 73 | 8500 |
NA4910 | RNA4910 | 50 | 58 | 72 | 22 | 0,6 | 47 | 80 | 8000 |
NA4911 | RNA4911 | 55 | 63 | 80 | 25 | 1 | 58 | 100 | 7500 |
NA4912 | RNA4912 | 60 | 68 | 85 | 25 | 1 | 60 | 108 | 7000 |
NA4913 | RNA4913 | 65 | 72 | 90 | 25 | 1 | 61 | 112 | 6500 |
NA4914 | RNA4914 | 70 | 80 | 100 | 30 | 1 | 84 | 156 | 6000 |
NA4915 | RNA4915 | 75 | 85 | 105 | 30 | 1 | 86 | 162 | 5500 |
NA4916 | RNA4916 | 80 | 90 | 110 | 30 | 1 | 89 | 174 | 5000 |
NA4917 | RNA4917 | 85 | 100 | 120 | 35 | 1,1 | 111 | 237 | 4800 |
NA4918 | RNA4918 | 90 | 105 | 125 | 35 | 1,1 | 114 | 250 | 4300 |
NA4919 | RNA4919 | 95 | 110 | 130 | 35 | 1,1 | 116 | 260 | 4400 |
NA4920 | RNA4920 | 100 | 115 | 140 | 40 | 1,1 | 128 | 270 | 4100 |
NA4922 | RNA4922 | 110 | 125 | 150 | 40 | 1,1 | 132 | 290 | 3800 |
NA4924 | RNA4924 | 120 | 135 | 165 | 45 | 1,1 | 181 | 390 | 3400 |
NA4926 | RNA4926 | 130 | 150 | 180 | 50 | 1,5 | 203 | 470 | 3200 |
NA4928 | RNA4928 | 140 | 160 | 190 | 50 | 1,5 | 209 | 500 | 3000 |
