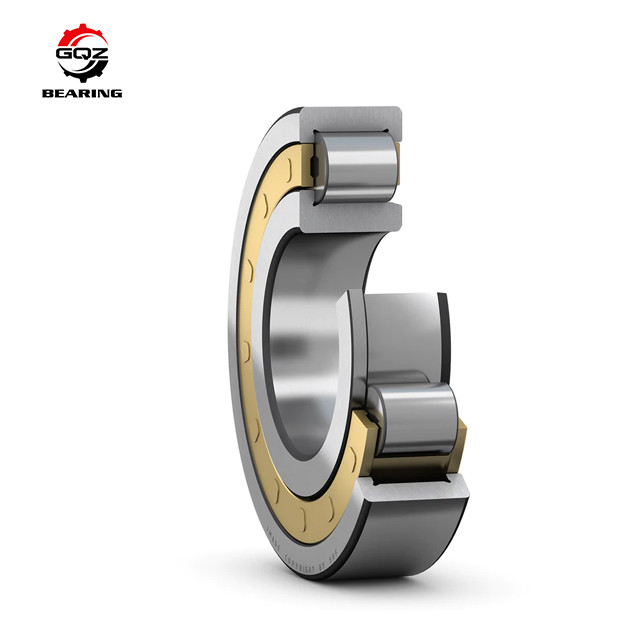

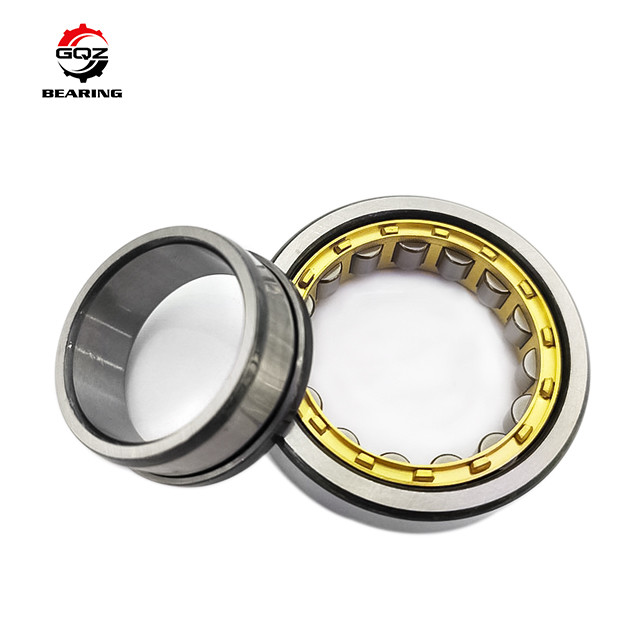

Zylindrische Präzisionswalzlager NJ2340 FÜR Werkzeugmaschinenspindel
| Lagermodell |
Zylindrische Walzlager |
| Typ |
NJ2340 |
| Abmessungen |
200 × 420 × 138 mm |
| Masse |
92 kg |
| Materialien |
Chromstahl, Kohlenstoffstahl, Edelstahl, Kunststoff, Keramik |
| Typ der Dichtung |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt sind. |
| Käfig |
Edelstahl/Nylon |
| Paket |
Einfach aus Karton/Palette/Holzkoffer |
| Marke |
GQZ/AAA/OEM/Sonstige |
Darüber hinaus liefern wir folgende Lager:
| Hauptgröße ((mm) |
Nummer des Lagers |
Grundlastbewertung (KN) |
Geschwindigkeit (rpm) |
| d |
D |
B |
Dynamische Cr |
Statikkorn |
Referenz |
Begrenzt |
| 180 |
320 |
86 |
NJ 2236 |
1100.0 |
1430.0 |
2200 |
3200 |
| 190 |
340 |
55 |
NJ 238 |
800.0 |
965.0 |
2000 |
3000 |
| 200 |
360 |
58 |
NJ 240 |
850.0 |
1020.0 |
1900 |
2800 |
| 200 |
420 |
138 |
NJ 2340 |
1980.0 |
2800.0 |
1400 |
2400 |
| 220 |
400 |
65 |
NJ 244 |
1060.0 |
1290.0 |
1600 |
2400 |
| 220 |
460 |
88 |
NJ 344 |
1210.0 |
1630.0 |
1500 |
1700 |
| 240 |
440 |
72 |
NJ 248 |
952.0 |
1370.0 |
1600 |
2200 |
| 240 |
440 |
120 |
NJ 2248 |
1450.0 |
2360.0 |
1500 |
2200 |
| 240 |
500 |
95 |
NJ 348 |
1450.0 |
2000.0 |
1300 |
2000 |
| 260 |
480 |
80 |
NJ 252 |
1170.0 |
1700.0 |
1400 |
2000 |
Unternehmensinformationen
Häufig gestellte Fragen
Was ist ein zylindrisches Rollenlager?
Ein zylindrisches Walzlager ist eine Art Walzlager, das durch zylindrische Walzen als Walzelemente gekennzeichnet ist.Es ist so konstruiert, dass es schwere radiale Belastungen aufnehmen kann und auch bestimmte axiale Belastungen (je nach Konstruktion) aushalten kannDiese Lager eignen sich für Hochgeschwindigkeitsanwendungen, die einen präzisen Betrieb erfordern, wie z. B. Werkzeugmaschinenspindeln, Elektromotoren, Getriebe usw.
Was sind die wichtigsten Arten von zylindrischen Walzlagern?
Es gibt mehrere Haupttypen:
•Einzelreihen-Zylinderrollenlager: Die Grundform, bestehend aus einem äußeren Ring, einem inneren Ring und einer Reihe zylindrischer Rollen.
•Doppelreihe zylindrische Walzlager: Zwei Reihen zylindrischer Walzen, die sich gegenüberstehen und eine höhere Tragfähigkeit bieten.
•Vier-Reihe-Zylinder-Rolllager: Für schwere Anwendungen mit noch größerer Tragfähigkeit und Steifigkeit.
•Vollständige Ergänzung: Lager ohne Käfig zwischen den Walzen, die die Tragfähigkeit erhöhen, jedoch auf Kosten niedrigerer Geschwindigkeiten.•Baureihen wie NU, NJ, NUP, NF,auf der Grundlage des Vorhandenseins oder Fehlens von Schultern auf den Ringen und unterschiedlicher Designs kategorisiert.
Wie wählt man die richtige Größe für ein zylindrisches Walzlager?
Bei der Auswahl der richtigen Lagergröße sind Faktoren wie:
Lastkapazität: basiert auf den tatsächlichen radialen und axialen Belastungen im Betrieb.
•Geschwindigkeitsanforderungen: Bei Hochgeschwindigkeitsanwendungen müssen die Beschränkung der Geschwindigkeit und der thermischen Ausdehnung berücksichtigt werden.
•Einbauraum: Sicherstellen, dass das ausgewählte Lager in den Konstruktionsrahmen der Ausrüstung passt.
•Betriebsumfeld: Faktoren wie Temperatur, Luftfeuchtigkeit und Kontaminationsgrad können die Materialauswahl und die Versiegelungsbedürfnisse beeinflussen.
