BK0306-TV BK 0306-TN Nadelwalzlager 3x6,5x6mm P5 P4 P6

1. Produktübersicht

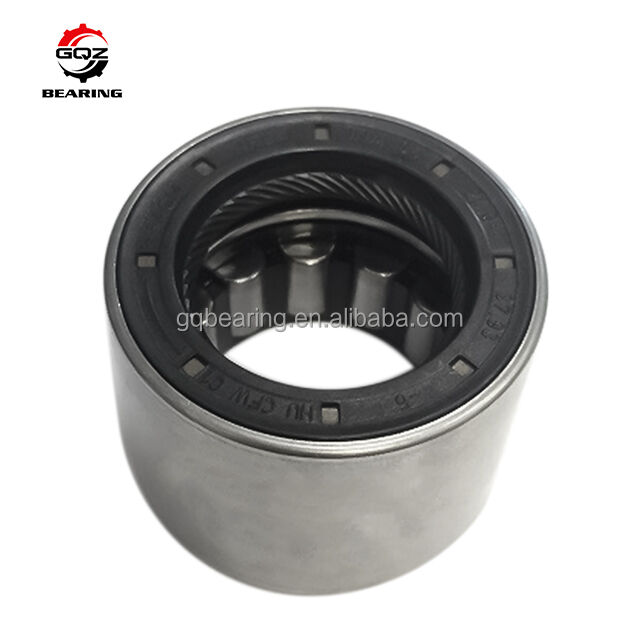

BK0306-TV und BK0306-TN sind extrem kleine metrische einreihige, geschlossene Nadellager mit gezogener Außenhülse und ohne Innenring, mit einer einheitlichen Einbaumaß-Innenweite Fw=3mm für die Rollenmontage, einem Außendurchmesser D=6,5mm und einer Gesamtbreite C=6mm. Die BK-Serie verwendet eine integrierte, einteilige gestanzte Stahlaußenhülse mit einem soliden, geschlossenen Boden, der eine automatische axiale Begrenzung in Sacklochgehäusen ermöglicht und zusätzliche Sprengringe, Wellenschultern und Endkappen überflüssig macht, um die Montage von Kleinstgeräten zu vereinfachen.

• BK0306-TV: Standard-Käfig aus glasfaserverstärktem PA66-Kunststoff, stabile Hochgeschwindigkeitsleistung, gute Hitzebeständigkeit für kontinuierliche, leise Miniaturübertragung;
• BK0306-TN: Optimierter PA66-Nylonkäfig mit verbesserter Rollenführung, extrem geringe Reibung, geringeres Laufgeräusch, ideal für präzise Mikromotoren mit strengen Geräuschvorschriften.

Dichte Nadellagerung sorgt für zuverlässige radiale Tragfähigkeit bei extrem schlankem radialem Querschnitt. Die passende Wellenoberfläche muss auf HRC60–64 gehärtet und spiegelpoliert sein, um als Innenlaufbahn zu dienen. Diese Serie nimmt nur reine Radiallasten auf und wird häufig für Mikro-Untersetzungsgetriebe, winzige Handwerkzeuge, Miniatur-Bürogeräte, Textil-Mikro-Spannrollen, Automatisierungs-Mikro-Gleitkomponenten und leichte Modellgetriebe mit extremen radialen Platzbeschränkungen eingesetzt.

Erhalten Sie innerhalb von 24 Stunden ein Angebot für Ihr Projekt

2. Technische Spezifikationen

Einheitliche Basisstandardparameter

Fw (Innenweite der Nadelmontage): 3 mm
Außendurchmesser D: 6,5 mm
Gesamtbreite C: 6 mm
Struktur: Einreihiges, geschlossenes Nadellager mit gezogener Außenhülse, ohne Innenring
Material der Außenhülse: GCr15 hochkohlenstoffhaltiger Chromlagerstahl
Standard-Radialspiel: CN Normalspiel
Minimaler Anfasungsradius r: 0,3 mm
Erforderliche Härte der passenden Welle: HRC60–64 spiegelpoliert

BK0306-TV

Käfigtyp: Standard-Käfig aus glasfaserverstärktem PA66 TV-Kunststoff
Dynamische Tragzahl Cr: 1230 N
Statische Tragzahl Cor: 840 N
Ermüdungsgrenzlast Pu: 85 N
Referenz-Grenzdrehzahl bei Fettkühlung: 33000 U/min
Grenzdrehzahl bei Ölschmierung: 50000 U/min
Nettogewicht: 0,0009 kg

BK0306-TN

Käfigtyp: Optimierter Käfig aus glasfaserverstärktem PA66 TN-Kunststoff
Dynamische Tragzahl Cr: 1230 N
Statische Tragzahl Cor: 880 N
Ermüdungsgrenzlast Pu: 88 N
Referenz-Grenzdrehzahl bei Fettkühlung: 24000 U/min
Grenzdrehzahl bei Ölschmierung: 26000 U/min
Nettogewicht: 0,0010 kg
Vollständige Maßzeichnungen und vollständige technische Lastdaten der beiden Modelle sind auf Kundenwunsch erhältlich.

3. Hauptvorteile

1. Integrierte, selbstzentrierende Konstruktion mit geschlossenem Boden, direkt in Sacklochgehäuse gepresst, ohne zusätzliche axiale Befestigungsteile, reduziert die Teileanzahl und Montagekosten von Kleinstgeräten
2. Extrem schlanker radialer Querschnitt reduziert den radialen Platzbedarf von Geräten erheblich, passt perfekt zu den Anforderungen von kompakten Mikro-Getriebekonstruktionen
3. Zwei PA66-Käfigoptionen (TV / TN) erfüllen unterschiedliche Arbeitsanforderungen: TV für extrem hohe Geschwindigkeiten; TN für extrem leise Präzisionsgetriebe mit geringer Reibung
4. Kompakte, dichte Nadelanordnung bietet stabile radiale Steifigkeit und Tragfähigkeit, zuverlässigen kontinuierlichen Betrieb bei niedrigen und mittleren Geschwindigkeiten mit wechselnden Lasten
5. Glasfaserverstärkter Nylonkäfig reduziert effektiv die Rollreibung, unterdrückt ungewöhnliche Geräusche und vermeidet Käfigverformungen bei Langzeitbetrieb
6. Anpassbare Optionen umfassen einzelne RS-Gummidichtungen, C3-vergrößertes Radialspiel, Außenhülsen aus rostfreiem Stahl, OEM-Lasermarkierung und spezielle Tieftemperaturschmierstofffüllung

Vereinfacht effektiv die Bearbeitungsprozesse von Mikro-Sacklochgehäusen und verlängert die Lebensdauer von Miniatur-Getriebebaugruppen an Wellenenden

4. Anwendungen

Dieses extrem kleine, geschlossene Nadellager-Set BK0306-TV / BK0306-TN wird häufig für folgende industrielle und zivile Kleinstgeräte mit geringer Belastung eingesetzt:

• Mikro-Untersetzungsgetriebe, winzige Getriebegehäuse mit Sackloch-Wellenende-Stützgruppen
• Mini-Handelektrowerkzeuge, kleine Garten-Mikro-Elektromaschinen mit rotierenden beweglichen Teilen
• Präzisions-Kleingeräte für Büros, Textil-Mikro-Webstühle mit Spann-Gleitrollen-Einheiten
• Automatisierungs-Miniatur-Linearführungen und Mikro-Nockenwellen-Positionierungskomponenten
• Leichte Modellspielzeuge, kleine Haushaltsgeräte mit leichten rotierenden Gleitbaugruppen
• Ersatzteile für Geräte mit 3mm Innendurchmesser, geschlossenen Nadellagern mit gezogener Außenhülse

Ideale kompakte Hochgeschwindigkeits-Mikrolagerlösung mit zwei Optionen für Miniatur-Getriebe an Wellenenden in Sacklochgehäusen

5. Warum GQZ Bearing wählen

• 25 Jahre Erfahrung in der professionellen Herstellung von Mikro-BK-Serie geschlossenen Nadellagern mit gezogener Außenhülse
• Zwei Modelle, die vollständig maßlich mit internationalen Standard-BK0306-Lagern austauschbar sind, konsistente Außenhülsen-Maßtoleranzen
• Umfassender OEM- und ODM-Kundenservice mit Unterstützung für RS-Abdichtung, Edelstahlgehäuse und spezielle Spielanpassung
• Strenge Inspektion während des gesamten Prozesses: Härteprüfung der Rohmaterialien, Präzision der Tiefziehformung, Dichtheit der Kunststoffkäfigmontage und Hochgeschwindigkeits-Zyklus-Dauerprüfung vor der Auslieferung
• Professionelles Lager-Ingenieurteam bietet innerhalb von 24 Stunden Anleitung zur Toleranz von Mikro-Sacklochgehäusen und zur Montage der passenden Wellenhärte
• Stabile Massenproduktionslinien mit bevorzugten Großhandelspreisen für langfristige Hersteller von Kleinstgeräten

Wir konzentrieren uns auf stabile axiale Positionierungsleistung, geringe Geräuschentwicklung und lange Lebensdauer und bauen langfristige Win-Win-Kooperationen mit globalen Industriekäufern auf

6. Qualitätskontrolle

• Prüfung der chemischen Zusammensetzung und Oberflächenhärte von GCr15 Chromlagerstahl
• Präzisions-Tiefziehen, Trimmen und Formen der integrierten, geschlossenen Außenhülse
• Konstanttemperatur-Wärmebehandlungsprozess zur Stabilisierung der inneren Spannungen der Außenhülse und zur Verbesserung der Oberflächenverschleißfestigkeit
• Separate gezielte Leistungstests für zwei Versionen: TV-Käfig Hochtemperatur-Beständigkeit, TN-Käfig Geräuscharmut und Reibungsleistung, Gleichmäßigkeit des Radialspiels
• Prüfung der gleichmäßigen Nadellagerung und separate Maß- und Sichtprüfung jedes Modells vor der Rostschutzverpackung und dem Versand

Jede Charge von Lagern durchläuft eine vollständige Stichproben-Zyklus-Dauerprüfung, um einen stabilen Radiallastbetrieb in Mikro-Sacklochgehäusen zu gewährleisten

7. Jetzt Angebot anfordern

Wenn Sie hochwertige BK0306-TV Standard-PA66-Käfig- und BK0306-TN geräuscharme, optimierte Nylonkäfig-Mikro-geschlossene Nadellager mit gezogener Außenhülse für Mikrogetriebe und Mini-Elektrowerkzeuge benötigen, senden Sie uns Ihre Anfrage direkt.
Nach Einreichung Ihrer Anfrage erhalten Sie umfassende professionelle Unterstützungsleistungen:

• Schnelle Antwort des offiziellen Werksangebots innerhalb von 24 Stunden
• Eins-zu-eins-Anleitung zur Anpassung von Mikro-Sacklochgehäuse-Toleranzen und passenden Wellenhärteparametern durch professionelle Lageringenieure
• Vorgeschlagene kundenspezifische Lagerlösungen, einschließlich RS-abgedichteter Varianten und Optionen für Außenhülsen aus rostfreiem Stahl
• Wettbewerbsfähiger direkter Großhandelspreis ab Werk für gemischte Großbestellungen beider Modelle

Senden Sie Ihre benötigte Bestellmenge jedes Modells und die Betriebsumgebung der Ausrüstung, um ein detailliertes formelles Angebot zu erhalten

8. FAQ

F1: Wofür stehen die Suffixe TV und TN?
A1: TV = Standard-Käfig aus glasfaserverstärktem PA66-Kunststoff für extrem hohe Geschwindigkeiten; TN = optimierter PA66-Nylonkäfig mit geringerer Reibung und leiserer Leistung.
F2: Was ist der Hauptunterschied zwischen BK0306-TV und BK0306-TN?
A2: Die Gesamtabmessungen sind vollständig konsistent; die TV-Version unterstützt eine höhere Grenzrotationsgeschwindigkeit; die TN-Version verfügt über eine optimierte Rollenführung für geringere Geräuschentwicklung und eine leicht verbesserte statische Tragzahl.
F3: Können BK-Lager ohne gehärtete geschliffene Welle arbeiten?
A3: Nicht empfohlen. Die Kontaktfläche der passenden Welle muss eine Härtung von HRC60–64 mit spiegelpolierter Oberfläche erreichen, um als Innenlaufbahn zu dienen und einen schnellen Verschleiß des Lagers zu verhindern.
