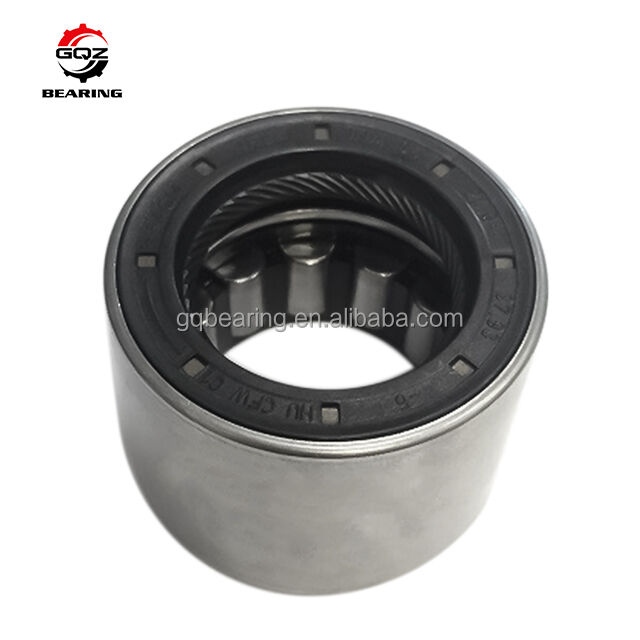

BK1516 BK1516-RS BK152116 Nadelwalzlager mit PA66 Käfig 15x21x16mm

1. Produktübersicht

BK1516, BK1516-RS und BK152116 sind metrische, einreihige, geschlossene Nadellager mit gezogener Gehäuseschale ohne Innenring, mit einer einheitlichen Kernabmessung Fw=15mm für den Rolleninnendurchmesser, einem Außendurchmesser D=21mm und einer Gesamtbreite C=16mm, die sich durch Dichtungsstruktur und Rollenanordnung unterscheiden. Die BK-Serie verwendet eine integrierte, einteilige, gestanzte Stahlgehäuseschale mit integrierter geschlossener Bodenkappe, die eine automatische axiale Begrenzung in Sacklochgehäusen ermöglicht und zusätzliche Sprengringe, Wellenschultern und Enddeckel überflüssig macht, um den Montageprozess zu vereinfachen.

• BK1516: Standard 16mm Breite, offener Typ ohne Gummidichtung, hervorragende Wärmeableitung für saubere, trockene Innenwerkstattumgebungen;
• BK1516-RS: 16mm Breite, einlippige NBR RS-Kontaktdichtung aus Gummi an der offenen Seite, blockiert Feinstaub, Schneidflüssigkeit und leichte Feuchtigkeit für leicht verschmutzte Produktionsszenen;
• BK152116: 16mm volle, verdickte dichte Nadelanordnung ohne offene Lücke, größere Kontaktfläche zur Erhöhung der dynamischen und statischen Radiallastkapazität für Arbeitsbedingungen mit hoher Stoßbelastung.

Ausgestattet mit einem gestanzten dünnen Stahlkäfig zur gleichmäßigen Trennung der dichten Nadelrollen, was eine extrem hohe radiale Lagerkapazität bei extrem schmalem radialem Querschnitt ermöglicht. Die passende Montage-Wellenoberfläche muss gehärtet und spiegelpoliert sein, um als Innenlaufbahn zu dienen. Diese Serie nimmt nur reine Radiallasten auf und wird häufig in Miniaturgetrieben, handgeführten Elektrowerkzeugen, Textilspannrollen, Automatisierungs-Sackloch-Gleitkomponenten, kleinen Hydraulikventilen und Positionierungsbaugruppen für Wellenenden von leichten Landmaschinen mit strengen radialen Platzbeschränkungen eingesetzt.

Erhalten Sie innerhalb von 24 Stunden ein Angebot für Ihr Projekt

2. Technische Spezifikationen

Einheitliche Basisstandardparameter

Fw (Innendurchmesser der Nadelrolle): 15 mm
Außendurchmesser D: 21 mm
Gesamtbreite C: 16 mm
Struktur: Einreihiges, geschlossenes Nadellager mit gezogener Gehäuseschale, ohne Innenring, gestanzter Stahlrollenhalter
Material: Gezogene Gehäuseschale & Nadelrollen GCr15 Chromlagerstahl mit hohem Kohlenstoffgehalt
Standard-Radialspiel: CN Normalspiel
Referenz-Fettgrenzendrehzahl: 14500 U/min
Ölschmierungs-Grenzendrehzahl: 18200 U/min
Erforderliche Härte der passenden Welle: HRC60–64 mit Spiegelpolierung
Minimaler Fasenradius r: 0,6 mm

BK1516

Abdichtung: Einzelne geschlossene Bodenkappe, gegenüberliegende offene Seite ohne Dichtung
Dynamische Tragfähigkeit Cr: 11200 N
Statische Tragfähigkeit Cor: 14600 N
Ermüdungsgrenzlast Pu: 1980 N
Nettogewicht: 0,0132 kg

BK1516-RS

Abdichtung: Geschlossene Bodenkappe + einlippige RS-Kontaktdichtung aus Gummi an der offenen Seite
Dynamische Tragfähigkeit Cr: 10850 N
Statische Tragfähigkeit Cor: 14150 N
Ermüdungsgrenzlast Pu: 1920 N
Nettogewicht: 0,0137 kg

BK152116

Abdichtung: Vollständig geschlossene, verdickte Rollen-Gehäuseschalenstruktur ohne offene Öffnung
Dynamische Tragfähigkeit Cr: 12900 N
Statische Tragfähigkeit Cor: 16700 N
Ermüdungsgrenzlast Pu: 2240 N
Nettogewicht: 0,0143 kg
Vollständige Maßzeichnungen und vollständige technische Lastdaten der drei Modelle sind auf Kundenwunsch erhältlich.

3. Hauptvorteile

1. Integriertes, selbstpositionierendes Design mit geschlossener Endkappe, direkt in Sacklochgehäuse gepresst, ohne zusätzliche axiale Befestigungsteile, wodurch die Teileanzahl und die Montagekosten erheblich reduziert werden
2. Extrem schmaler radialer Querschnitt minimiert den radialen Platzbedarf der Ausrüstung und erfüllt perfekt die Anforderungen an miniaturisierte, kompakte Getriebestrukturen
3. Drei optionale Strukturvarianten (offen / einseitig RS-gedichtet / verdickt für hohe Lasten) decken alle gängigen Arbeitsbedingungen ab: sauber und trocken, feucht und staubig sowie Umgebungen mit hohen alternierenden Stoßbelastungen
4. Dichte Nadelrollenanordnung bietet hervorragende radiale Steifigkeit und Tragfähigkeit, stabile kontinuierliche mittlere Geschwindigkeitsoperation unter häufigen Start-Stopp-Stoßbelastungen
5. Leichter gestanzter Stahlkäfig sorgt für gleichmäßige Rollenführung, geringe Reibungsverluste und effiziente Wärmeableitung für lange, unterbrechungsfreie Gerätebetriebszyklen
6. Anpassbare Optionen umfassen beidseitige 2RS-Verbunddichtungen, C3-vergrößertes Radialspiel, rostfreie Edelstahl-Gehäuseschalen, OEM-Lasermarkierung und Füllung mit Hochtemperatur-verschleißfestem Fett

Vereinfacht effektiv die Bearbeitungsverfahren für Sacklochgehäuse und verlängert die Lebensdauer von kompakten Getriebebaugruppen am Wellenende

4. Anwendungen

Dieser BK1516 / BK1516-RS / BK152116 Mehrspezifikations-Satz von geschlossenen Nadellagern mit gezogener Gehäuseschale wird häufig für folgende kompakte leichte und mittlere Industrieanlagen verwendet:

• Miniatur-Untersetzungsgetriebe, kleine Getriebegehäuse-Sackloch-Wellenend-Stützbaugruppen
• Handgeführte Elektrowerkzeuge, kleine Gartengeräte und leichte landwirtschaftliche Rotationsbewegteile
• Textilwebstühle, kleine Druckmaschinen-Spannungs-Gleitrollenaggregate
• Automatisierungs-Miniatur-Lineargleitmechanismen und Nockenwellen-Positionierungskomponenten
• Kleine hydraulische Regelventile, Mikro-Wasserpumpen-Leichtbau-Rotationsgleitbaugruppen
• Ersatzteile für 15mm Innendurchmesser geschlossene Nadellager mit gezogener Gehäuseschale

Ideale Mehrfachauswahl für hohe Radiallasten für Industriegetriebe mit Sackloch-Wellenende und begrenztem Installationsraum

5. Warum GQZ Bearing wählen

1. 25 Jahre Erfahrung in der professionellen Herstellung von BK-Serie geschlossenen Nadellagern mit gezogener Gehäuseschale
2. Drei Modelle sind vollständig maßlich austauschbar mit internationalen Standard-BK15-Serienlagern, mit konsistenten Maßtoleranzen und Lastleistungsindikatoren
3. Umfassender OEM- und ODM-Kundenservice mit Unterstützung für beidseitige Dichtung, Edelstahlgehäuse und kundenspezifische Spielanpassung
4. Strenge Inspektion im gesamten Prozess: Härteprüfung der Rohmaterialien, Präzision der Gehäuseschalenstanzung, Dichtigkeit und dynamische Last-Ermüdungszyklusprüfung vor der Auslieferung
5. Professionelles Lager-Ingenieurteam bietet innerhalb von 24 Stunden Anleitung zur Toleranz von Sacklochgehäusen und zur Härte von passenden Wellen
6. Stabile, groß angelegte Massenproduktionslinien mit bevorzugten Großhandelspreisen für langfristige Maschinenhersteller

Wir konzentrieren uns auf zuverlässige axiale Selbstpositionierungsleistung, lange Lebensdauer und stabile, langfristige Win-Win-Kooperation mit globalen Industriekäufern

6. Qualitätskontrolle

• Inspektion der chemischen Zusammensetzung und Oberflächenhärte von GCr15 Chromlagerstahl-Rohmaterial
• Präzisions-Tiefziehen, Trimmen und Formen für integrierte, geschlossene, äußere Gehäuseschalen
• Konstanttemperatur-Wärmebehandlungsverfahren zur Stabilisierung interner Metallspannungen und zur Verbesserung der Oberflächenverschleißfestigkeit
• Umfassende Leistungstests: Gleichmäßigkeit des Radialspiels, Konsistenz der Nadelrollenanordnung, dynamische/statische Tragfähigkeit und Staubdichtigkeit der RS-Dichtung
• Inspektion der gleichmäßigen Rollenanordnung und separate Maß- und Aussehensprüfung jedes Modells vor der Rostschutzverpackung und dem Versand

Jede Charge von Lagern durchläuft einen vollständigen Stichproben-Wechselzyklus-Dauertest, um einen stabilen Betrieb unter hoher radialer Last in Sacklochgehäusen zu gewährleisten

7. Jetzt Angebot anfordern

Wenn Sie hochwertige BK1516 offene Typen, BK1516-RS einseitig gedichtete und BK152116 verdickte Nadellager mit gezogener Gehäuseschale für Miniaturgetriebe und Elektrowerkzeuge benötigen, senden Sie uns Ihre Anfrage direkt.
Nach Einreichung Ihrer Anfrage erhalten Sie umfassende professionelle Unterstützungsleistungen:

• Schnelle offizielle Fabrikangebotsantwort innerhalb von 24 Stunden
• Eins-zu-eins-Anleitung zur Toleranz von Sacklochgehäusen und zur Anpassung von Wellenhärteparametern durch professionelle Lageringenieure
• Vorschläge für kundenspezifische Lagerlösungen, einschließlich Varianten mit doppelter RS-Abdichtung und rostfreien Edelstahl-Gehäuseschalen
• Wettbewerbsfähige Direkt-Fabrik-Großhandelspreise für gemischte Großbestellungen aller drei Modelle

Senden Sie Ihre benötigte Bestellmenge für jedes Modell und die Betriebsumgebung der Ausrüstung, um ein detailliertes formelles Angebot zu erhalten

8. FAQ

F1: Wofür steht die Endung RS bei BK1516-RS?
A1: RS steht für eine einlippige NBR-Kontaktdichtung aus Gummi, die am offenen Ende des geschlossenen Lagers angebracht ist und zur Blockierung von Staub, Kühlmittel und leichter Feuchtigkeit dient.

F2: Was ist der Hauptunterschied zwischen BK1516 und BK152116?
A2: Die Abmessungen Fw und Außendurchmesser sind vollständig identisch; BK152116 verwendet eine verdickte, dichte Nadelrollenanordnung, um die dynamische und statische Radiallastkapazität erheblich zu verbessern und ist für Arbeitsbedingungen mit hoher Stoßbelastung geeignet.

F3: Können BK-Serienlager ohne gehärtete, geschliffene Welle betrieben werden?
A3: Nicht empfohlen. Die Kontaktfläche der passenden Welle muss eine Härte von HRC60–64 nach dem Härten mit Spiegelpolierung erreichen, um als Innenlaufbahn zu dienen und einen schnellen Verschleiß des Lagers zu vermeiden.
