BK1212 BK1212-RS BK121812 Rulllager 12x18x12mm

1. Produktübersicht

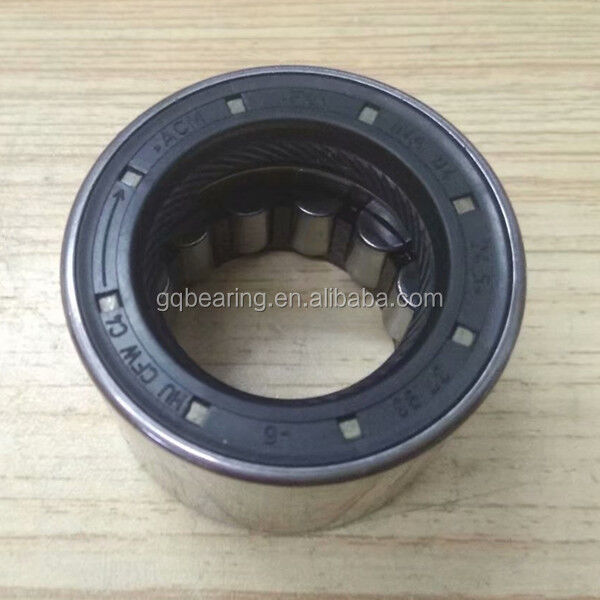

BK1212, BK1212-RS und BK121812 sind metrische, einreihige, geschlossene Nadellager mit gezogener Außenhülse ohne Innenring, mit einem einheitlichen Kerndurchmesser Fw=12mm für den Rollenmontage-Innendurchmesser, einem Außendurchmesser D=18mm und einer Gesamtbreite C=12mm, die sich durch ihre Dichtungsstruktur und ihr Rollenlayout unterscheiden. Die BK-Serie verwendet eine integrierte, einteilige, gestanzte Stahlaußenhülse mit einer integrierten geschlossenen Bodenkappe, die eine automatische axiale Begrenzung in Sacklochgehäusen ermöglicht und zusätzliche Sprengringe, Wellenschultern und Endkappen überflüssig macht, um die Montage zu vereinfachen.

• BK1212: Standard 12mm Breite, offener Typ ohne Gummidichtung, hervorragende Wärmeableitung für saubere, trockene Innenumgebungen;
• BK1212-RS: 12mm Breite, einlippige NBR RS-Kontaktdichtung an der offenen Seite, blockiert Feinstaub, Schneidflüssigkeit und leichte Feuchtigkeit für leicht verschmutzte Produktionswerkstätten;
• BK121812: 12mm volle, verdickte dichte Nadelanordnung ohne offene Lücke, größere Kontaktfläche zur Verbesserung der dynamischen und statischen Radiallastkapazität für Bedingungen mit hoher Stoßbelastung.

Ein gestanzter, dünner Stahlkäfig trennt die dichten Nadelrollen gleichmäßig, um eine extrem hohe radiale Lagerkapazität bei extrem schmalem radialem Querschnitt zu erzielen. Die passende Montage-Wellenoberfläche muss gehärtet und spiegelpoliert sein, um als Innenlaufbahn zu dienen. Diese Serie nimmt nur reine Radiallasten auf und wird häufig für Miniaturgetriebe, handgeführte Elektrowerkzeuge, Textilspannrollen, Automatisierungs-Sackloch-Gleitstücke, Mikrohydraulikventile und Wellenendpositionierungsbaugruppen für leichte Landmaschinen mit strengen radialen Platzbeschränkungen verwendet.

Angebot innerhalb von 24 Stunden für Ihr Projekt erhalten

2. Technische Spezifikationen

Einheitliche Basisstandardparameter

Fw (Nadellager-Innendurchmesser): 12 mm
Außendurchmesser D: 18 mm
Gesamtbreite C: 12 mm
Struktur: Einreihiges, geschlossenes Nadellager mit gezogener Außenhülse, ohne Innenring, gestanzter Stahlrollenhalter
Material: Gezogene Außenhülse & Nadelrollen GCr15 Chromstahl für Lager
Standard-Radialspiel: CN normale Spiel
Referenz-Schmierfett-Drehzahlgrenze: 17200 U/min
Referenz-Ölschmierungs-Drehzahlgrenze: 21600 U/min
Erforderliche Wellenhärte: HRC60–64 mit Spiegelpolierung
Minimaler Fasenradius r: 0,5 mm

BK1212

Abdichtung: Einzelne geschlossene Bodenkappe, offenes gegenüberliegendes Ende ohne Dichtung
Dynamische Last Cr: 7250 N
Statische Last Cor: 9480 N
Ermüdungsbelastungsgrenze Pu: 1360 N
Nettogewicht: 0,0068 kg

BK1212-RS

Abdichtung: Geschlossene Bodenkappe + einlippige RS-Kontaktdichtung an der offenen Seite
Dynamische Last Cr: 6980 N
Statische Last Cor: 9130 N
Ermüdungsbelastungsgrenze Pu: 1310 N
Nettogewicht: 0,0071 kg

BK121812

Abdichtung: Vollständig geschlossene, verdickte Rollen-geschlossene Außenhülsenstruktur ohne offene Stelle
Dynamische Last Cr: 8360 N
Statische Last Cor: 10750 N
Ermüdungsbelastungsgrenze Pu: 1520 N
Nettogewicht: 0,0075 kg
Vollständige Maßzeichnungen und vollständige technische Lastdaten der drei Modelle sind auf Kundenwunsch erhältlich.

3. Hauptvorteile

1. Integrierte, selbstpositionierende Konstruktion mit geschlossener Endkappe, direkt in das Sacklochgehäuse gepresst, ohne zusätzliche axiale Befestigungsteile, wodurch die Anzahl der Komponenten und die Montagekosten reduziert werden
2. Extrem dünner radialer Querschnitt minimiert den radialen Platzbedarf der Ausrüstung und erfüllt perfekt die Anforderungen an die Konstruktion von miniaturisierten, kompakten Getriebestrukturen
3. Drei optionale Strukturvarianten (offen / einseitig RS-gedichtet / verdickt für hohe Lasten) decken gängige Arbeitsbedingungen ab: sauber und trocken, feucht und staubig sowie Umgebungen mit hohen alternierenden Stoßbelastungen
4. Dichte Nadelrollenanordnung bietet hervorragende radiale Steifigkeit und Tragfähigkeit, stabile kontinuierliche mittlere Drehzahl unter häufigen Start-Stopp-Stoßbelastungen
5. Leichter, gestanzter Stahlkäfig sorgt für gleichmäßige Rollenführung, geringe Reibungsverluste und effiziente Wärmeableitung für lange, unterbrechungsfreie Gerätebetriebszyklen
6. Anpassbare Optionen umfassen beidseitige 2RS-Verbunddichtungen, C3-vergrößertes Radialspiel, rostfreie Edelstahl-Außenhülse, OEM-Lasermarkierung und Hochtemperatur-verschleißfeste Fettfüllung

Vereinfacht effektiv die Bearbeitungsprozesse von Sacklochgehäusen und verlängert die Lebensdauer von kompakten Wellenend-Getriebebaugruppen

4. Anwendungen

Dieser BK1212 / BK1212-RS / BK121812 Mehrspezifikations-Nadellager-Satz mit geschlossener Endkappe wird häufig für folgende kompakte leichte und mittlere Industrieanlagen verwendet:

• Miniatur-Untersetzungsgetriebe, kleine Getriebegehäuse mit Sackloch-Wellenend-Trägerbaugruppen
• Handgeführte Elektrowerkzeuge, kleine Gartengeräte und leichte landwirtschaftliche Rotationsbewegteile
• Textilwebstühle, kleine Druckmaschinen Spann-Gleitrollen-Einheiten
• Automatisierungs-Miniatur-Lineargleitmechanismen und Nockenwellen-Positionierungskomponenten
• Kleine hydraulische Regelventile, Mikro-Wasserpumpen leichte Rotations-Gleitbaugruppen
• Ersatzteile für 12mm Innendurchmesser geschlossene Nadellager mit gezogener Außenhülse

Ideale Mehrfachoption für hohe Radiallasten in industriellen Wellenend-Getriebebaugruppen mit begrenztem Einbauraum

5. Warum GQZ Bearing wählen

• 25 Jahre professionelle Erfahrung in der Herstellung von BK-Serie geschlossenen Nadellagern mit gezogener Außenhülse
• Drei Modelle vollständig maßlich austauschbar mit internationalen Standard-BK12-Serienlagern, konsistente Maßtoleranz und Lastleistungsindikatoren
• Umfassender OEM- & ODM-Kundenservice mit Unterstützung für beidseitige Abdichtung, Edelstahlgehäuse und spezielle Spielanpassung
• Strenge Inspektion im gesamten Prozess: Härteprüfung der Rohmaterialien, Präzision der Außenhülsenstanzung, Dichtungsdichtheit und dynamische Last-Ermüdungszyklusprüfung vor Lieferung
• Professionelles Lager-Ingenieurteam bietet innerhalb von 24 Stunden Anleitungen zur Toleranz von Sacklochgehäusen und zur Montagehärte passender Wellen
• Stabile, groß angelegte Massenproduktionslinien mit bevorzugten Großhandelspreisen für langfristige Maschinenhersteller

Wir konzentrieren uns auf zuverlässige axiale Selbstpositionierungsleistung, lange Lebensdauer und stabile, langfristige Win-Win-Kooperation mit globalen Industriekäufern

6. Qualitätskontrolle

• Inspektion der chemischen Zusammensetzung und Oberflächenhärte von GCr15 Chromstahl für Lager
• Präzisions-Tiefziehen, Trimmen und Formen der integrierten, geschlossenen Außenhülse
• Konstanttemperatur-Wärmebehandlungsprozess zur Stabilisierung interner Metallspannungen und Verbesserung der Oberflächenverschleißfestigkeit
• Umfassende Leistungstests: Gleichmäßigkeit des Radialspiels, Konsistenz der Nadelrollenanordnung, dynamische/statische Tragfähigkeit und Staubdichtigkeit der RS-Dichtung
• Inspektion der gleichmäßigen Rollenmontage und separate Maß- und Aussehensprüfung für jedes Modell vor der Rostschutzverpackung und dem Versand

Jede Charge von Lagern durchläuft eine vollständige Stichproben-Wechselzyklus-Dauerprüfung, um einen stabilen Betrieb unter schweren radialen Lasten in Sacklochgehäusen zu gewährleisten

7. Angebot anfordern

Wenn Sie hochwertige BK1212 offene Typ-, BK1212-RS einseitig gedichtete und BK121812 verdickte Nadellager mit geschlossener Endkappe für Miniaturgetriebe und Elektrowerkzeuge benötigen, senden Sie uns Ihre Anfrage direkt.
Nach Einreichung Ihrer Anfrage erhalten Sie umfassende professionelle Unterstützungsleistungen:

• Schnelle Antwort des offiziellen Werksangebots innerhalb von 24 Stunden
• Eins-zu-eins-Anleitung zur Toleranz von Sacklochgehäusen und zur Parameteranpassung der Wellenhärte durch professionelle Lageringenieure
• Vorschläge für kundenspezifische Lagerlösungen, einschließlich Varianten mit doppelter RS-Abdichtung und rostfreier Edelstahl-Außenhülse
• Wettbewerbsfähiger direkter Werks-Großhandelspreis für gemischte Großbestellungen aller drei Modelle

Senden Sie Ihre benötigte Bestellmenge für jedes Modell und die Betriebsumgebung der Ausrüstung, um ein detailliertes formelles Angebot zu erhalten

8. FAQ

F1: Wofür steht die Endung RS bei BK1212-RS?
A1: RS steht für eine einlippige NBR-Kontaktdichtung, die am offenen Ende des geschlossenen Lagers angebracht ist und zur Blockierung von Staub, Kühlmittel und leichter Feuchtigkeit dient.

F2: Was ist der Hauptunterschied zwischen BK1212 und BK121812?
A2: Die Abmessungen Fw und Außendurchmesser sind vollständig konsistent; BK121812 verwendet eine verdickte, dichte Nadelrollenanordnung, um die dynamische und statische Radiallastkapazität erheblich zu verbessern und ist für Arbeitsbedingungen mit hoher Stoßbelastung geeignet.

F3: Können BK-Serienlager ohne gehärtete, geschliffene Welle betrieben werden?
A3: Nicht empfohlen. Die Kontaktfläche der passenden Welle muss eine Härtung von HRC60–64 mit Spiegelpolierung erreichen, um als Innenlaufbahn zu dienen und einen schnellen Verschleiß des Lagers zu vermeiden.
