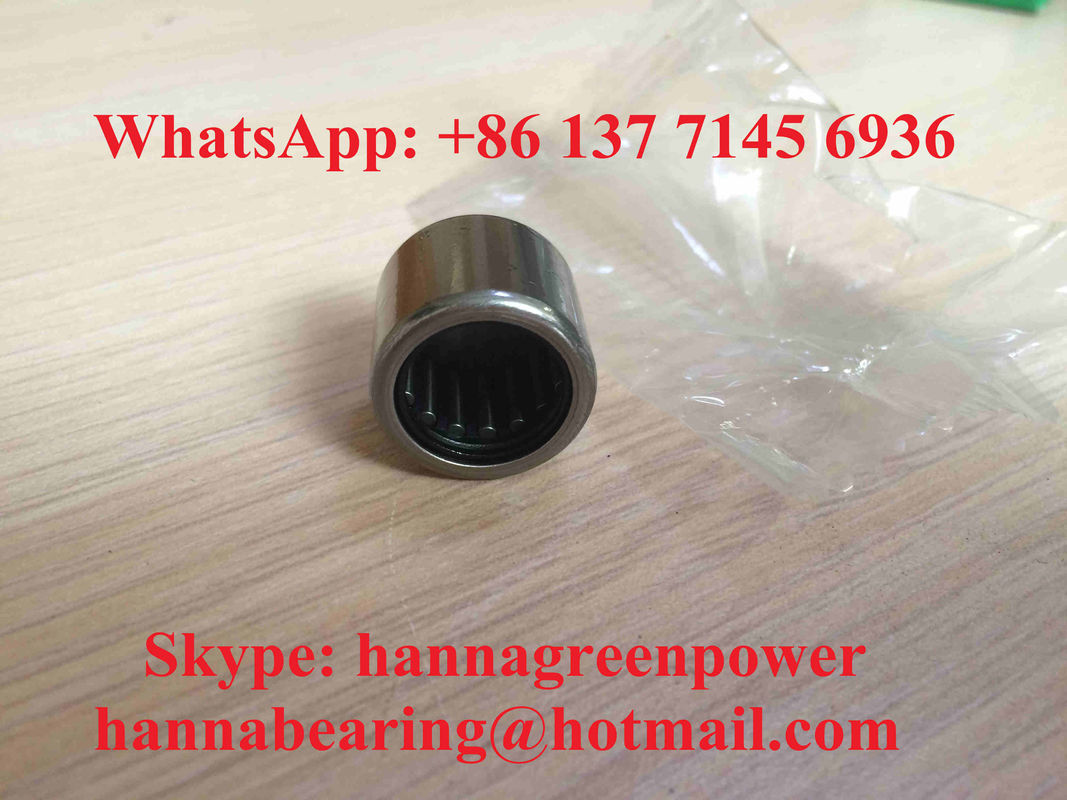

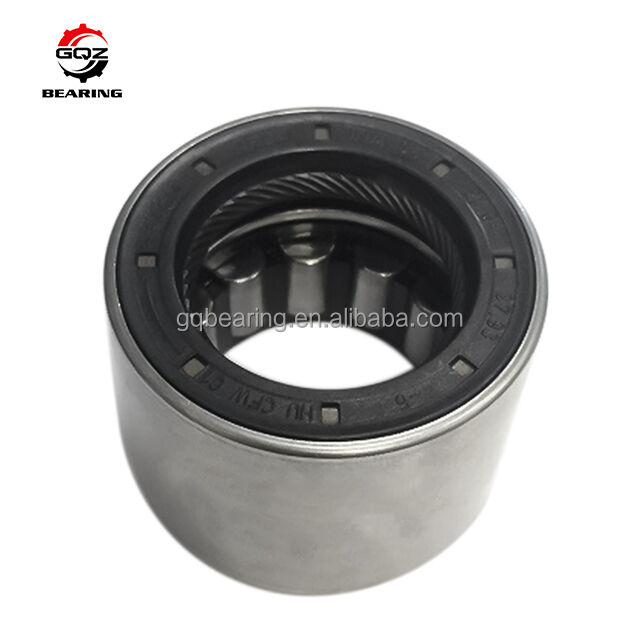

BK1015 BK1015-RS BK101415 Nadelwalzlager mit geschlossenem Ende gezogener Tasse

1.Produktübersicht

BK1015, BK1015-RS und BK101415 sind metrische Einreihen-Rolllager mit geschlossenem Zug ohne Innenring, einheitliche Kerngröße Fw = 10 mm, innerer Durchmesser der Walzenanlage, Außendurchmesser D = 14 mm,Gesamtbreite C=15 mmDie BK-Serie verwendet eine integrierte einstückige gestempelte Stahl-Außenschüssel mit integrierter geschlossener Unterkappe.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, wobei zusätzliche Schnallringe, Schachtenschultern und Enddeckteile beseitigt werden, um den Montageprozess zu vereinfachen.

• BK1015: Standard 15 mm breiter offener Endtyp, ohne Gummidichtung, hervorragende Wärmeableitung für saubere, trockene Werkstattumgebungen im Innenraum;
• BK1015-RS: 15 mm breite RS-NBR-Gummi-Dichtung mit einer einzigen Lippe an der offenen Seite, die feinen Staub, Schneidflüssigkeit und leichte Feuchtigkeit bei leicht verschmutzten Produktionsszenen effektiv blockiert;
• BK101415: 15 mm vollverdickte, dichte Nadelrollen, keine offene Lücke, größere Berührungsfläche zur Verbesserung der dynamischen und statischen Radiallastkapazität bei schweren Stoßbelastungen.

Ausgestattet mit einem dünnen Stahlkäfig, um dichte Nadelwalzen gleichmäßig zu trennen, wodurch eine ultrahohe radiale Tragfähigkeit unter einem extrem schmalen radalen Querschnitt erreicht wird.Die entsprechende Anlageschachtoberfläche muss gelöscht und Spiegelüberholung als innere Strecke dienenDiese Serie trägt nur reine Radiallast, ist weit verbreitet auf Miniaturgetriebe, Handwerkzeuge, Spannwalzen aus Textilien, automatische Blindlochschiebekomponenten,Kleine hydraulische Ventile und Schachtend-Positionierungsanlagen für leichte landwirtschaftliche Maschinen mit strengen Radialraumbeschränkungen.

Erhalten Sie innerhalb von 24 Stunden ein Angebot für Ihr Projekt

2.Technische Spezifikationen

Vereinheitlichte Basisstandardparameter

• Fw (innerer Durchmesser der Nadelmontage): 10 mm
• Außendurchmesser D: 14 mm
• Gesamtbreite C: 15 mm
• Aufbau: Einreihe, geschlossenes Ende, ausgezogenes Bechernadellager, kein Innenring, gestempelte Stahlwalzhalterung
• Material: Zug-Taschen- und Nadelwalzen aus hochkohlenstoffhaltigem Chromlagerstahl GCr15
• Standardradialfreiheit: KN-Normalfreiheit
• Referenzfettgrenzgeschwindigkeit: 19000 R/min
• Schmierung mit Öl, die die Drehgeschwindigkeit einschränkt: 24300 R/min
• Erforderliche Übereinstimmungswellenhärte: HRC60 ∼64 mit Spiegelüberzug
• Minimaler Abstand r: 0,4 mm

BK1015

• Versiegelung: Einfach geschlossene Unterkappe, offenes gegenüberliegendes Ende ohne Versiegelung
• Dynamische Last Cr: 6800 N
• Statische Belastung: 8800 N
• Grenzwerte der Müdigkeitstätigkeit Pu: 1230 N
• Nettogewicht: 0,0062 kg

BK1015-RS

• Versiegelung: geschlossene Unterkappe + einziges RS-Kontaktgummiversiegelung auf offener Seite
• Dynamische Last Cr: 6550 N
• Statische Belastung: 8460 N
• Grenzwerte für die Müdigkeitstätigkeit Pu: 1180 N
• Nettogewicht: 0,0065 kg

BK101415

• Versiegelung: vollständig geschlossene Verdickungswalze, geschlossene Becherstruktur ohne offenen Anschluss
• Dynamische Last Cr: 7620 N
• Statische Belastung: 9750 N
• Grenzwerte der Müdigkeitstätigkeit Pu: 1350 N
• Nettogewicht: 0,0069 kg

Vollständige Abmessungszeichnungen und vollständige technische Belastungsdaten für drei Modelle sind auf Wunsch des Kunden erhältlich.

3Hauptvorteile

1. Integrierte geschlossene Endkappe Selbstpositionierung Design, direkt in Blindlochgehäuse ohne zusätzliche axiale Befestigung Zubehör installiert, wesentlich die Anzahl der Teile und Montage Arbeitskosten zu reduzieren
2. Ultra-dünner Radialquerschnitt minimiert den Raum, den die Geräte durch den Radialquerschnitt beanspruchen, und entspricht perfekt den Anforderungen des Miniatur- und Kompaktgetriebes
3. Drei optionale Strukturvarianten (offene / einzelne RS versiegelt / verdickte schwere Belastung) decken alle gängigen Arbeitsbedingungen ab: saubere Trocken-, feuchte, staubige und schwere Umgebungen mit Wechselstoßbelastung
4. Die dichte Nadelwalzanordnung sorgt für eine hervorragende Radialsteifigkeit und Lastkapazität, einen stabilen kontinuierlichen Betrieb mit mittlerer Geschwindigkeit unter häufigen Einstiegs-Stopp-Einschlagbelastungen
5. Leichtgewichtiges gestempeltes Stahlkäfig sorgt für einheitliche Rollenführung, geringe Reibungsverluste und eine effiziente Wärmeableitung für den Dauerzyklus
6. Anpassbare Optionen umfassen doppelseitige 2RS-Verbunddichtungen, erweiterte Radialfreiheit C3, rostfreie Stahlbecher, OEM-Lasermarkierung und hochtemperaturbeständige Schmierfüllung

Effektive Vereinfachung der Bearbeitungsverfahren für Blindlochgehäuse und Verlängerung der Lebensdauer von kompakten Schachtgetriebesammlungen

4.Anwendungen

Dieses BK1015 / BK1015-RS / BK101415 Multi-Spec geschlossene Spitze Nadel-Rolllager-Set ist weitgehend für folgende kompakte leichte & mittlere Industriegeräte abgestimmt:

• Miniaturgetriebe zur Verringerung, kleine Getriebe, Blindloch-Sachthöhe, Stützbaugruppen
• Elektrische Handwerkzeuge, Gartenmini-Maschinen und leichte landwirtschaftliche Drehteile
• Textilwebeln, kleine Druckmaschinen, Spannungsschleifwalzen
• Automatisierte Miniatur-lineare Schiebe-Mechanismen und Komponenten zur Positionierung von Nockenwellen
• Kleine hydraulische Steuerventile, leichte Drehschiebesysteme für Mikropumpen
• Ersatzteile für die Ausrüstung mit 10 mm Innendurchmesser geschlossenen Enden von Becher-Nadel-Rolllagern

Ideale Mehrfachlösungslösung für Hochradiallastlager für industrielle Übertragungsanlagen mit Blindlochwelle mit begrenztem Installationsraum

5.Warum GQZ Lager wählen

• 25 Jahre Erfahrung in der Fertigung professioneller BK-Serie geschlossenen Enden gezogenen Becher Nadel-Rolllager
• Drei Modelle, die vollständig maßweise austauschbar sind, mit Lagern der internationalen Norm BK10-Serie, gleichmäßigen Abmessungstoleranzen und belastungsfähigen Indikatoren
• Kompleter OEM- und ODM-Anpassungsservice zur Unterstützung der doppelseitigen Dichtung, der Edelstahlhülle und der speziellen Anpassung der Abstandsfreiheit
• Strenge Prüfung des gesamten Prozesses: Prüfung der Härte des Rohstoffs, Präzision des Stempels der gezogenen Becher, Dichtheit der Dichtung und Prüfung des dynamischen Belastungszyklus vor der Lieferung
• Professionelles Lagertechnikteam bietet Blindloch-Gehäuse Toleranz und passende Wellenhärte Installationsanleitung innerhalb von 24 Stunden
• Stabile Massenbauleitungen mit einem günstigeren Großhandelspreis für langfristige Maschinenbauer

Wir konzentrieren uns auf eine zuverlässige axiale Selbstposition, eine lange Lebensdauer und eine stabile langfristige Win-Win-Kooperation mit globalen Industriekäufern

6.Qualitätskontrolle

• Prüfung der chemischen Zusammensetzung des Rohstoffs und der Oberflächenhärte von GCr15-Chromlagerstahl
• Präzisions-Tiefzieh-, Trimm- und Formverarbeitung für integrierte, geschlossene, äußere, gezogene Becher
• Verfahren zur Wärmebehandlung bei konstanten Temperaturen zur Stabilisierung der inneren Metallbelastung und Verbesserung der Oberflächenverschleißfestigkeit
• Umfassende Leistungstests: Einheitlichkeit der Radialfreiheit, Konsistenz der Nadelrolleranordnung, dynamische/statische Tragfähigkeit und staubdichte Haltbarkeit der RS-Dichtung
• Einheitliche Prüfung der Walzenanlage und erneute Prüfung der Abmessungen und des Erscheinungsbildes für jedes Modell vor der rostfreien Verpackung und dem Versand

Jede Lagersparte besteht eine vollständige Probenahme, um einen stabilen Betrieb mit schweren Radiallasten in Blindlochgehäusen zu gewährleisten.

7- Holen Sie sich jetzt ein Zitat.

Wenn Sie qualitativ hochwertige offene BK1015-Rolllager, BK1015-RS mit Einfachversiegelung und BK101415 mit Verdickung für schwere Belastungen mit geschlossenem Ende für Miniaturgetriebe und Geräte benötigen,Senden Sie Ihre Anfrage direkt an uns..

Nach der Anfrage erhalten Sie eine umfassende fachliche Unterstützung:

• Schnelle offizielle Fabrikangebot Antwort innerhalb von 24 Stunden
• Ein-gegen-ein Blindloch-Gehäuse Toleranz & passende Wellenhärte Parameter passende Anleitung durch professionelle Lageringenieure
• Persönliche Lagerlösungsvorschläge, einschließlich doppelter RS-versiegelter Varianten und Edelstahl-Anti-Rost-Zugbecheroptionen
• Wettbewerbsfähiger Fabrikpreis für Mischbestellungen von drei Modellen

Senden Sie Ihre erforderliche Kaufmenge für jedes Modell und die Betriebsumgebung der Ausrüstung, um eine detaillierte formale Angebot zu erhalten

8.FAQ

F1:Was bedeutet das Suffix RS in BK1015-RS?
A1:RS bezieht sich auf eine NBR-Kontaktkautschukdichtung mit einer einzigen Lippe, die am offenen Ende eines geschlossenen Endelagers installiert ist und zur Sperrung von Staub, Kühlmittel und leichter Feuchtigkeit verwendet wird.

Q2: Was ist das?Was ist der Hauptunterschied zwischen BK1015 und BK101415?
A2:Die einheitlichen Abmessungen Fw und Außendurchmesser sind konsistent; BK101415 verwendet eine verdickte, dichte Nadelwalze, die die dynamische und statische radiale Belastung erheblich verbessert,mit einer Breite von mehr als 20 mm,.

F3:Können Lager der Baureihe BK ohne gehärteten Bodenwellen betrieben werden?
A3:Nicht empfohlen. Die Berührungsfläche der passenden Welle muss eine HRC60 ‰ 64 Löschhärte mit Spiegelüberfläche erreichen, um als innere Welle zu dienen und schnelles Abrasionsversagen des Lagers zu vermeiden.
