Zylindrisches Lager mit Doppelrichtungsschubnadellager

1. Produktübersicht

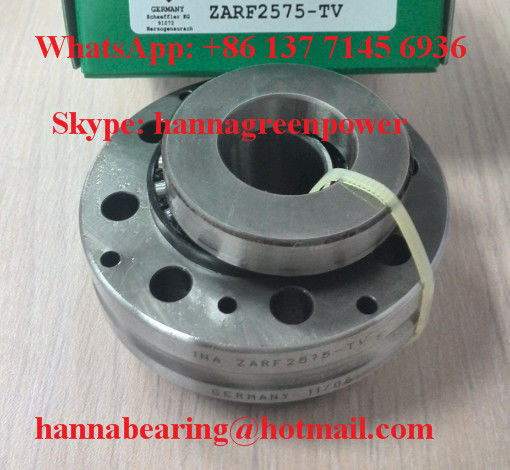

ZARF2575-TV und ZARF2575TN sind voll austauschbare, hochpräzise kombinierte Nadellager & Axialzylinderrollenlager mit einheitlichen Einbaumaßen d=25mm, D=75mm, Gesamtbreite B=62mm. Zwei Teilenummern repräsentieren dasselbe Lager mit unterschiedlichen Kennzeichnungsstandards.

Erläuterung der Modellsuffixe:

• TV: Massiver Messingkäfig für den Nadelrollenabschnitt, hohe Steifigkeit, deformationsbeständig unter kontinuierlicher hoher Last;
• TN: Glasfaserverstärkter Nylon-Spritzgussspritzgusskäfig, leicht, geringe Reibung für mittelschnelle Hochgeschwindigkeitsanwendungen.

Integrierte Verbundstruktur kombiniert radiale Nadelrolleneinheit und bidirektionale axiale Zylinderrolleneinheit in einem einzigen Gehäuse, trägt gleichzeitig schwere radiale Lasten und bidirektionale axiale Vorspannung, ultrahohe Steifigkeit und Positionierungsleistung. Alle Wälzkörper und Ringe verwenden durchgehärteten GCr15-Lagerstahl, ultrapräzises Schleifen und Superfinish-Verfahren, winzige Maßtoleranzen, geringe Vibrationen und hohe Positionierungsgenauigkeit. Weit verbreitet für CNC-Werkzeugmaschinen-Kugelgewindespindel-Unterstützung, Automatisierungs-Linearantriebsmodule, Präzisionsprüfgeräte-Rotationspositionierungseinheiten und Halbleiter-Präzisionsgetriebebaugruppen.

2. Technische Spezifikationen

Modell: ZARF2575-TV / ZARF2575TN 100% austauschbar
Grundmaße: Innendurchmesser d=25mm, Außendurchmesser D=75mm, Gesamtbreite B=62mm
Struktur: Kombiniertes Lager, radiale Nadelrolle + doppelseitige axiale Zylinderrolle integrierte Einheit
Ringmaterial: GCr15 hochkohlenstoffhaltiger Chrom-Lagerstahl, voll vergütet
Käfigoptionen: TV = massiver Messingkäfig; TN = PA66 glasfaserverstärkter Nylonkäfig
Standard-Präzisionsklasse: P4; optional P2-Ultrapräzision für Ultrapräzisionsgeräte
Standardspiel: CN Normalspiel, C3 vergrößertes Spiel kundenspezifisch
Minimaler Wellenrundungsradius r=1,5mm
Betriebstemperaturbereich: -30℃ ~ 120℃
Nettogewicht: 0,74kg
Grunddynamische Radiallast Cr: 48,5kN
Grundstatische Radiallast C0r: 72kN
Grunddynamische Axiallast Ca: 63kN
Grundstatische Axiallast C0a: 142kN
Grenzdrehzahl bei Fett: 3600 U/min
Vollständige Installationszeichnungen, Anleitung zur Schraubenvorspannung und Hochpräzisions-Langzeit-Dauerprüfungberichte können auf Kundenwunsch zur Verfügung gestellt werden.

3. Kernvorteile

1. ZARF2575-TV und ZARF2575TN haben identische Außenmaße und Lastparameter, sind voll austauschbar für den Ersatz, Kunden können das Käfigmaterial entsprechend den tatsächlichen Last- und Geschwindigkeitsbedingungen auswählen.
2. Einteiliges Verbund-Integrationsdesign, realisiert gleichzeitig radiale und bidirektionale axiale Tragfähigkeit, vereinfacht die Struktur der Werkzeugmaschinen-Schraubenspindel-Unterstützung, reduziert die Gesamtzahl der Montageteile und die Montagezeit.
3. Ultrahohe Steifigkeit der Rollkontaktstruktur, geringe elastische Verformung unter hoher Vorspannung, gewährleistet langfristig stabile Positionierungsgenauigkeit des Kugelgewindespindel-Vorschubsystems, verbessert effektiv die Bearbeitungspräzision von CNC-Geräten.
4. Doppelte optionale Käfigmaterialien: Messing-TV-Version geeignet für 24-Stunden-Dauerbetrieb unter schweren Lasten und rauen Arbeitsbedingungen; Nylon-TN-Version leicht und reibungsarm für mittelschnelle Präzisiongetriebe.
5. Ultrapräzise Laufbahn-Superfinish, gleichmäßige Lastverteilung auf allen Wälzkörpern, geringes Laufgeräusch, geringer Temperaturanstieg bei langem kontinuierlichem Hochgeschwindigkeits-Hubbetrieb.
6. Vollständig anpassbarer Service-Support: P2-Ultrapräzisionsklasse, Hochtemperatur-Spezialfettfüllung, OEM-Lasermarkierung auf dem Außenring, neutrale Export-Holzkistenverpackung.
7. Abnehmbares Innenringdesign, bequeme unabhängige Vorspannungseinstellung während der Schraubenspindelmontage, einfache Demontage und Wartung für die Nachrüstwartung von Werkzeugmaschinen.
8. Kompakte Gesamtstruktur, geringer Installationsplatzbedarf, perfekte Anpassung an enge Schraubenspindel-Gehäuse von kleinen und mittleren CNC-Bearbeitungszentren.

4. Anwendungsszenarien

ZARF2575-Serie Kombiniertes Nadel-Axialrollenlager ist ein Kern-Hochpräzisions-Stütz-Ersatzteil für Automatisierungs- und Präzisionswerkzeugmaschinen:

• CNC-Bearbeitungszentren, Drehbank-Kugelgewindespindel-Festendlagerbaugruppen
• Automatisierungs-Linearmodul-Schwerlast-Rotationspositionierungsgetriebe
• Präzisionsinspektionsinstrumente, optische Prüfgeräte mit hoher Steifigkeit, Rotationspositionen
• Halbleiterfertigungsanlagen, Miniatur-Präzisions-Schraubenspindelantriebe
• Kleine Schleifmaschinen, Graviermaschinen-Vorschubwellen mit hoher Präzision, Stützkomponenten

Aftermarket austauschbares ZARF-Kombinationslager mit 25mm Bohrung
Kostengünstige Hochsteifigkeits-Präzisionslagerlösung für Werkzeugmaschinen-OEM-Hersteller, Automatisierungsanlagenbauer und Großhändler für Präzisionsgetriebe.

5. Warum GQZ Bearing wählen

25 Jahre professionelle Fertigungserfahrung für ZARF-Serie Präzisions-Kombinations-Nadel-Axialrollenlager, einschließlich ZARF2575-TV & ZARF2575TN
Zwei Modellnummern voll maßlich austauschbar mit internationalen Standard-ZARF-Verbundlagern, konsistente Präzisionsklasse, Tragfähigkeit und Einbautoleranzindikatoren.
Umfassender OEM & ODM Anpassungsservice mit Unterstützung für P2-Ultrapräzisions-Upgrade, Spezial-Hochtemperatur-Schmierstofffüllung und kundenspezifischem Oberflächenkennzeichnungsservice.
Umfassende strenge Vorlieferinspektion: GCr15 Ringhärteprüfung, Laufbahn-Oberflächenrauheitsprüfung, Käfig-Verformungsbeständigkeitsprüfung, Hochvorspannungs-Langzeit-Rotationsalterungsprüfung.
Professionelles Ingenieurteam für kombinierte Präzisionslager bietet technische Anleitung zur Einstellung der Kugelgewindespindel-Vorspannung und zur Anpassung von Wellen und Gehäusen innerhalb von 24 Stunden.
Stabile Massenproduktionslinien mit günstigen Großhandelspreisen für langfristige CNC-Werkzeugmaschinenhersteller, Automatisierungsanlagenausrüster und Präzisionsprüfgerätefabriken.
Wir konzentrieren uns auf integrierte radiale-axiale Hochsteifigkeits-Verbundlagerdesigns, duale Käfigmaterial-Optionen, Hochpräzisions-Langzeit-Leistung und langfristige Win-Win-Kooperation mit globalen Käufern von Präzisionsmaschinen-Getriebeteilen.

6. Qualitätskontrolle

Chemische Zusammensetzung und Härteprüfung von GCr15-Lagerstahl-Innen- und Außenringen
Präzisionsschmieden, Härten, Anlassen und Ultrapräzisions-Spiegel-Superfinish-Bearbeitung für radiale Nadel- und axiale Rollenlaufbahnen
Doppelter Käfig-Produktionsprozess: Messing-CNC-Bearbeitung / glasfaserverstärkter Nylon-Spritzguss, strenge Ebenheits- und Festigkeitsprüfung
Klassifizierte gezielte Leistungstests: ZARF2575-Serie Langzeit-Hochvorspannungs-Hub-Alterungsprüfung, Konstanttemperatur-Präzisionsstabilitätstest, radiale-axiale kombinierte Lastverformungsdetektion
Automatische Rollensortierung, Käfigmontage, vollständige Maß- und Oberflächenfehlerprüfung vor Rostschutzölbeschichtung und Versand in Holzkisten
Jede Charge von ZARF2575-Lagern durchläuft eine vollständige Stichproben-Kombinations-Radial-Axial-Schwerlast-Rotationstest, um eine stabile langfristige Hochpräzisions-Unterstützungsleistung in CNC-Kugelgewindespindeln und Präzisionsautomatisierungsgetrieben zu gewährleisten.

7. Jetzt Angebot anfordern

Wenn Sie hochsteife ZARF2575-TV Messingkäfig / ZARF2575TN Nylonkäfig kombinierte Nadel-Axialrollenlager für CNC-Kugelgewindespindeln, Wartung von Präzisionsautomatisierungsgeräten & OEM-Anpassung benötigen, senden Sie Ihre Anfrage direkt.
Nachdem Sie Ihre Anfrage gesendet haben, erhalten Sie umfassende professionelle Unterstützungsdienste:

• Schnelle offizielle Fabrik-Angebotsantwort innerhalb von 24 Stunden
• Eins-zu-eins technische Anleitung zur Einstellung der Kugelgewindespindel-Vorspannung und zur Anpassung von Wellen und Gehäusen durch professionelle ZARF-Serie Verbundlager-Ingenieure
• Kundenspezifische Lagerungsschema-Vorschläge, einschließlich P2-Ultrapräzisionsklasse-Upgrade-Optionen
• Wettbewerbsfähiger direkter Fabrik-Großhandelspreis für große Ersatzteil-Großaufträge

Senden Sie Ihre benötigte Bestellmenge und die Anforderungen an hohe Präzision, hohe Vorspannung und mittelschnelle Arbeitsumgebung des Geräts, um ein detailliertes formelles Angebot zu erhalten.

8. FAQ

F1: Was ist der Unterschied zwischen ZARF2575-TV und ZARF2575TN?
A1: Sie haben identische Größe, Tragfähigkeit und Präzision, nur unterschiedliches Käfigmaterial; TV ist ein massiver Messingkäfig für schwere Dauerlasten, TN ist ein verstärkter Nylonkäfig für mittelschnelle Lasten.
F2: Was ist das Merkmal des ZARF-Kombinationslagers?
A2: Integrierte Struktur mit radialer Nadelrolle und bidirektionaler axialer Zylinderrolle, kann gleichzeitig radiale und beidseitige axiale Lasten tragen, weit verbreitet für die Festendlagerung von Kugelgewindespindeln.
F3: Welche Präzisionsklasse ist Standard für dieses Lager?
A3: Die Standardpräzision ist P4-Klasse, eine P2-Ultrapräzisionsversion kann für ultrapräzise optische und Halbleitergeräte kundenspezifisch angefertigt werden.
