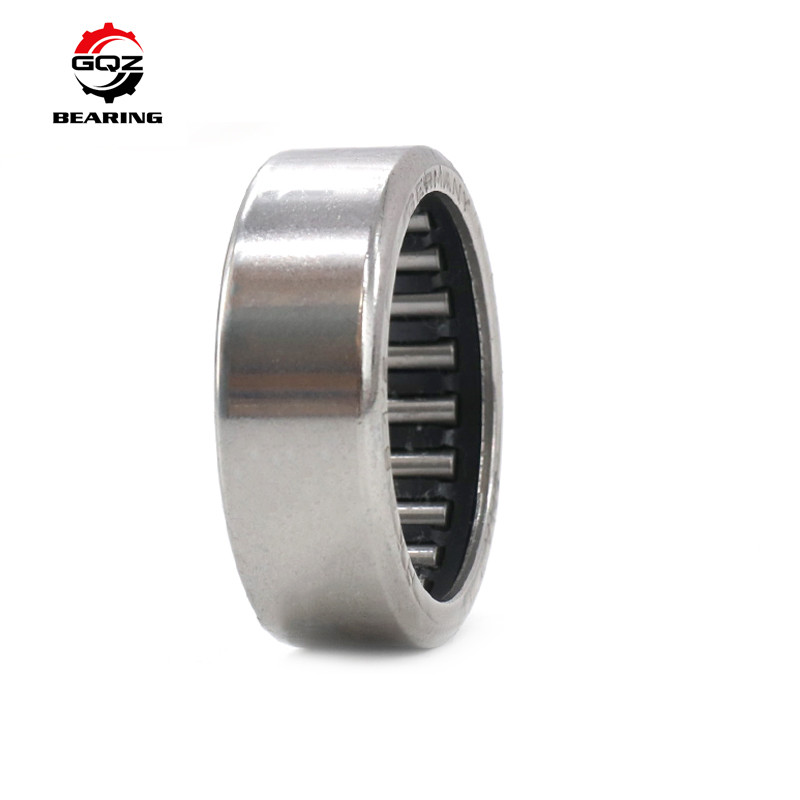

Gezeichnete Nadel HK 2820 Millimeter Schalen-28x35x20, die hohe Präzision HK2820 trägt
Spezifikationen der Nadel HK2820 tragend
| Wellen-Durchmesser (Millimeter) | 28 |
| Lager-Bezeichnung | HK2820 |
| Masse ca. (g) | 14,8 |
| FW (Millimeter) | 28 |
| D (Millimeter) | 35 |
| C (Millimeter) | 20 |
| Cr dynamisch (N) | 196 |
| Herz Static (N) | 446 |
| Öl (U/min) | 13500 |
Körperliche Eigenschaft der Nadel HK2820 tragend
| 1) Nadellager kann durch einzelne Reihe getrennt werden. | |
| 2) Diese Art des Lagers kann bei der hohen Radiallast und bei irgendeiner axialer Last eingereicht werden. | |
|
3) Der Wälzkörper des Nadellagers ist Nadel, die zwei Enden der externen Linien haben die korrektive Steigung, die den Kontaktdruck beseitigen kann. |
|
|
4) Außerdem können wir die Übereinstimmung dieser Lager herstellen zu den Zeichnungen und zu den Proben des Kunden |
Nadel, die HK2820 trägt
Anwendungen:
- Getriebe-, Verteilergetriebe-, Maschinen- u. Ventilzugnadel, die HK2820 trägt
- Steuerung und Bremssystemnadel, die HK2820 trägt
- Achsenunterstützung
- Außenbordmaschinennadel, die HK2820 trägt
| Lager-Klassifikation | Tragen nein von Größe | Strecke | |
| Gezogene Schalen-Nadel-Lager | Eingesperrte Art | HK BK HK. .RS HK..2RS BK. .RS | ID4-50mm |
| Eine Weisen-Art | HF HFL | ID4-35mm | |
| Volle Ergänzungs-Art | FFH MF MFH FY MFY | ID6-60mm | |
| Radialnadel-und Käfig-Versammlungen | Einzelne u. doppelte Reihenart | K/KS KK/KKS KZK KBK | ID5-110mm |
| Lange zylinderförmige Rolle Art | KNL | ID19.051-74mm | |
| Nadel-Lager | Mit Rippen | NK NKS RNA49 RNA48 | ID5-160mm |
| NKI NKIS NA49 NA48 | ID8-140mm | ||
| RNA69 NA69 | ID5-140mm | ||
| RNA49. .RS RNA49..2RS NA49. .RS NA49..2RS | ID5-140mm | ||
| Ohne Rippen | RNAO NAO | ID5-100mm | |
| Übereinstimmen | RPNA PNA | ID15-45mm | |
| Volle Ergänzung | RNAV NAV | ID15-04.8mm | |
| Joch-Art Bahn-Rollen | Ohne axiale Anleitung | RSTO RSTO. X STO STO. X RNA22..2RS RNA22..2RSX NA22..2RS NA22..2RSX | ID5-50mm |
| Mit axialer Anleitung | NATR NATR. .PP NATV NATV. .PP NUTR NUTR. X | ID5-50mm | |
| Bolzen-Art Bahn-Rollen | Mit axialer Anleitung | KR. .PP KRE. .PP KR-KRE | ID6-30mm |
| KRV KRVE KRV. .PP KRVE. .PP | ID6-30mm | ||
| NUKR NUKRE | ID16-30mm | ||
| Kombinierte radialaxiallager | Nadel Arugula-Kontakt-Kugellager | NKIA | ID12-70mm |
| NKIB | ID12-70mm | ||
| Nadel-axiales Zylinderrollenlager | ZARN | ID15-50mm | |
| ZARN. L | ID15-50mm | ||
| NARF | ID15-50mm | ||
| NARF. L | ID15-50mm | ||
| NKXR | ID15-50mm | ||
| NKXR. Z | ID15-50mm | ||
| Nadel-Axialkugellager | NX NX. Z | ID7-35mm | |
| NKX NKX. Z | ID7-35mm | ||
| Innenring | IR LR | ID5-160mm | |
| Axiallager | Axiale Nadel und Käfig-Versammlung | AXK AXW | ID4-160mm |
| Axiallager | Axiale zylinderförmige Rolle und Käfig-Versammlung | K811 K812 K893 K874 K894 | ID15-160mm |
| Axiallager-Waschmaschinen | Welle, die Waschmaschinen lokalisiert | ALS WS811 | ID4-160mm |
| Unterkunft der Lokalisierung | Waschmaschinen GS811 | ID15-160mm | |
| Lager-Waschmaschinen | LS | ID6-160mm | |
| Mittelwaschmaschinen | ZS | ||
