OEM PNA20/42 Hochlast-Ausrichtungsschubnadellager 20x42x20mm

1. Produktübersicht

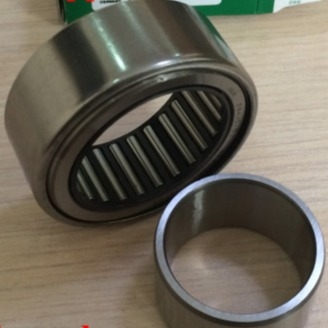

Der PNA20/42 ist ein einreihiges selbstausrichtendes Nadellager mit gezogener Außenring, komplett mit bearbeitetem Innenring, Standard-Metrik-Abmessungen 20×42×20mm. Sein Außenring verfügt über eine konvexe kugelförmige Außenfläche, die statische Wellenfehlausrichtungen von bis zu 3° ausgleichen kann, wodurch zusätzliche Spannungen, die durch Montageversatz, Gehäuseverformung und leichte Wellenbiegung entstehen, effektiv beseitigt werden. Ausgestattet mit einem Käfig aus gestanztem Stahlblech zur gleichmäßigen Trennung dichter Nadellager, wodurch eine extrem hohe radiale Tragfähigkeit bei extrem dünnem radialem Querschnitt erzielt wird. Der passende Innenring vermeidet spezielle Härte- und Schleifbehandlungen an der Einbauwelle und vereinfacht den Wellenbearbeitungsprozess. Die offene Konstruktion unterstützt eine bequeme Nachschmierung und eine ausgezeichnete Wärmeableitung, trägt nur radiale Lasten und wird häufig für kompakte Miniaturgetriebe, Textilmaschinen, Automatisierungs-Gleitsysteme, kleine Hydraulikpumpen und leichte Getriebe mit begrenztem radialem Einbauraum verwendet.

Erhalten Sie innerhalb von 24 Stunden ein Angebot für Ihr Projekt

2. Technische Spezifikationen

Vollständige technische Daten und Maßzeichnungen sind auf Kundenwunsch erhältlich.

3. Hauptvorteile

• Kugelförmiges selbstausrichtendes Außenringdesign absorbiert statische Einbaufehlausrichtungen, verhindert frühzeitigen Lagerverschleiß und ungewöhnliche Geräusche durch Wellenbiegung
• Extrem dünner radialer Querschnitt reduziert den radialen Platzbedarf der Ausrüstung erheblich, perfekt für miniaturisierte kompakte Getriebestrukturdesigns
• Komplettset mit präzisionsbearbeitetem Innenring, keine Notwendigkeit für hochharte Endbearbeitung der passenden Welle, reduziert die Kosten für die Wellenherstellung
• Dichte Nadellageranordnung bringt herausragende radiale Tragfähigkeit, stabiler Betrieb unter kontinuierlicher mittlerer Geschwindigkeit und leichter Stoßbelastung
• Gestanzter leichter Stahlkäfig führt die Rollen gleichmäßig, geringer Reibungsverlust und gute Wärmeableitung für lange kontinuierliche Laufzeiten
• Anpassbare Optionen umfassen C3 vergrößertes Spiel, beidseitige 2RSR-Kontaktdichtungen, Nylon-PA66-Käfig, OEM-Lasermarkierung und Rostschutzpassivierungsbehandlung

Vereinfacht effektiv die Wellenbearbeitung der Ausrüstung und verlängert die Lebensdauer kompakter Getriebebaugruppen

4. Anwendungen

Dieses selbstausrichtende Nadellager PNA20/42 wird häufig für folgende kompakte, leichtindustrielle Geräte verwendet:

• Miniatur-Untersetzungsgetriebe, Zwischen- und Abtriebswellen von kleinen Getrieben
• Textilwebmaschinen, Druckmaschinen, Spannrollen für kleine Maschinen
• Lineare Gleitlager und Nockenwellen für Automatisierungsausrüstung
• Leichte Hydraulikölpumpen, Ventile und leichte rotierende Gleiteinheiten
• Kleine Verpackungsmaschinen, Bürogeräte und Haushaltsgeräte-Getriebekomponenten
• Ersatzteile für selbstausrichtende Nadellager mit Innenring

Ideale kompakte, hochradiale Tragfähigkeitslösung für Industriegetriebe mit geringem radialem Platzbedarf

5. Warum GQZ Bearing wählen

• 25 Jahre Erfahrung in der professionellen Herstellung von selbstausrichtenden Nadellagern der PNA-Serie mit gezogener Außenring
• Produkte vollständig austauschbar mit INA/SKF Standard PNA20/42 Lagern, konsistente Maßtoleranzen und Lastleistung
• Reichhaltiger OEM & ODM kundenspezifischer Service für abgedichtete Versionen, spezielle Spielräume und unterschiedliche Käfigmaterialien
• Umfassende Vollprozessinspektion: Härte des Rohmaterials, Präzision des Schleifens der kugelförmigen Außenfläche, Tragfähigkeit und Drehflexibilitätstests vor der Auslieferung
• Professionelles Ingenieurteam bietet innerhalb von 24 Stunden Unterstützung bei der Wellen-Gehäuse-Anpassung und Anleitung zur Fehlausrichtungsmontage
• Stabile Massenproduktionskapazität mit bevorzugtem Großhandelspreis für langfristige Maschinenbauhersteller

Wir konzentrieren uns auf stabile Selbstausrichtungsleistung, lange Lebensdauer und langfristige Win-Win-Kooperation mit globalen Industriekäufern

6. Qualitätskontrolle

• Inspektion der chemischen Zusammensetzung und Oberflächenhärte des Rohmaterials aus GCr15 Chromlagerstahl
• Präzisionsdrehen und Spiegel-Superfinish-Bearbeitung für die kugelförmige Außenfläche und die Laufbahn des Innenrings
• Standardisierter Konstanttemperatur-Wärmebehandlungsprozess zur Stabilisierung interner Metallspannungen und Verbesserung der Verschleißfestigkeit
• Umfassende Leistungstests: Selbstausrichtungs-Kompensationsfähigkeit, Radialspiel, dynamische/statische Tragfähigkeit und Gleitglätte
• Inspektion der gleichmäßigen Nadellageranordnung und Maßkontrolle von Innenring und Außenring vor der Verpackung und dem Versand

Jede Charge von Lagern durchläuft einen vollständigen Stichprobenzyklustest, um einen stabilen Betrieb unter schwerer radialer Last und Selbstausrichtung zu gewährleisten

7. Jetzt Angebot anfordern

Wenn Sie hochwertige PNA20/42 komplette selbstausrichtende Nadellager mit Innenring für kompakte Getriebe und Automatisierungstransmissionsausrüstung benötigen, senden Sie uns Ihre Anfrage direkt.

Nach Einreichung Ihrer Anfrage erhalten Sie umfassende professionelle Unterstützungsleistungen:

• Schnelle offizielle Fabrikangebotsantwort innerhalb von 24 Stunden
• Eins-zu-eins-Beratung zur Wellen-Gehäuse-Anpassung und zu Fehlausrichtungsparametern durch Lageringenieure
• Kundenspezifische Lagerlösungsvorschläge, einschließlich abgedichteter Varianten und C3-vergrößerter Spieloptionen
• Wettbewerbsfähiger direkter Fabrik-Großhandelspreis für große Maschinenbauaufträge

Senden Sie Ihre erforderliche Bestellmenge und die Betriebsumgebung der Ausrüstung, um ein detailliertes formelles Angebot zu erhalten

8. FAQ

1. F1: Wofür steht PNA bei PNA20/42?
   A1: PNA = selbstausrichtendes Nadellager mit gezogener Außenring, ausgestattet mit trennbarem Innenring, kugelförmiger Außenfläche zur Kompensation statischer Fehlausrichtungen.
2. F2: Wie viel statische Fehlausrichtung kann PNA20/42 kompensieren?
   A2: Der kugelförmige Außenring kann statische Einbaufehlausrichtungen von bis zu 3 Grad aufnehmen, ist aber nicht für kontinuierliche schwingende dynamische Versätze geeignet.
3. F3: Was ist der Unterschied zwischen Nadellagern der Serie PNA und RPNA?
   A3: PNA wird mit einem passenden Innenring geliefert; RPNA ist ohne Innenring und erfordert eine gehärtete und geschliffene Wellenoberfläche als Laufbahn.
