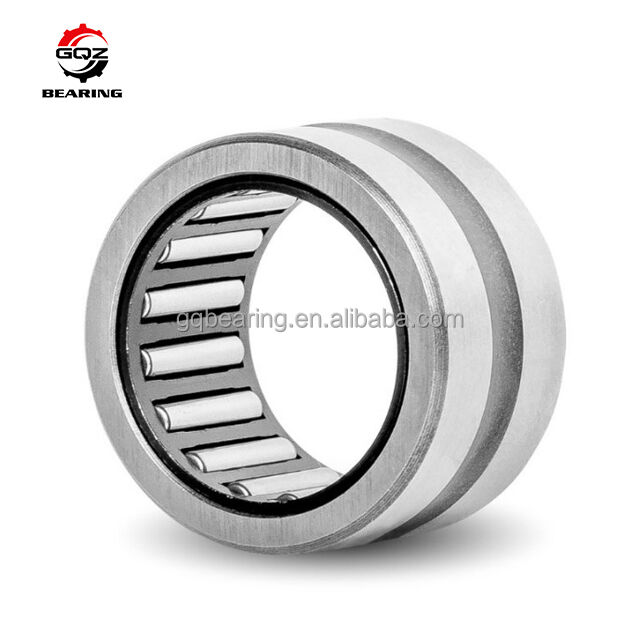

Einfügungswalzlager PNA22/44 Nadelwalzlager 22x44x20mm

1. Produktübersicht

1. Produktübersicht
Der PNA22/44 gehört zur metrischen PNA-Serie von selbstausrichtenden, geteilten, einstellbaren exzentrischen Nadellagern, komplett mit integriertem gehärtetem Innenring, einheitlicher Standardinnenbohrung d=22mm, Außendurchmesser D=44mm, Gesamtbreite B=20mm. Er verfügt über einen sphärischen Außenring, der mit einer geteilten Außenhülse kombiniert ist, was eine Feinjustierung des kleinen Mittenabstands und eine statische Selbstausrichtungs-Kompensation ermöglicht, um Montageabweichungen zwischen Welle und Gehäusebohrungen zu eliminieren.
Der vormontierte Komplettsatz besteht aus hochpräzisen zylindrischen Nadelrollen, einem gestanzten Stahlkäfig und einem massiven Innenring. Die geteilte Außenhülse lässt Spiel für die Verstellung und die eingestellte exzentrische Position kann nach der Positionierung durch Schraubenkompression verriegelt werden. Alle Lagerringe und Nadelrollen bestehen aus vollständig gehärtetem GCr15-Lagerstahl und werden durch Ultrapräzisionsschleifen bearbeitet. Die Nadelrollen sind streng sortiert mit konsistenter Maßtoleranz, was eine stabile, geräuscharme Drehung unter mittlerer wechselnder Radiallast ermöglicht. Weit verbreitet für Spannrollen von Druckmaschinen, Wickelwellen für automatische Verpackungsfolien, Tragrollen für mittelgroße Förderbänder und rotierende Positionierungsbaugruppen für Textilhilfseinrichtungen.

2. Technische Spezifikationen

3. Kernvorteile

• Sphärischer selbstausrichtender Außenring plus geteilte, einstellbare Außenhülse Dualstruktur, gleicht effektiv Wellen- und Gehäusebearbeitungs- und Montagefehler aus, reduziert die Ausfallrate von Anlagen.
• Standardmäßig mit integriertem, wärmebehandeltem Innenring ausgestattet, keine zusätzliche Härtungs- und Schleifbehandlung für die passende Welle erforderlich, vereinfacht die Zubehörverarbeitung und verkürzt den Montagezyklus.
• Kompaktes, dünnwandiges Radialdesign, benötigt wenig radialen Installationsraum, ideale passende Komponente für schmale Rollentragstrukturen von Druck- und Verpackungsmaschinen mittlerer Größe.
• Spiegelpolierte Nadelrollen mit strenger Durchmesser-Sortierung, gleichmäßige Spannungsverteilung jeder Rolle, geringes Betriebsgeräusch und geringer Temperaturanstieg bei langem, mittlerem Geschwindigkeits-Dauerbetrieb.
• Geteilte Außenhülse mit Kompressionsspiel, die exzentrische Position kann nach dem Anziehen der Schrauben fest verriegelt werden, ohne Verschiebung im langfristigen Anlagenbetrieb.
• Umfassender kundenspezifischer Service: C3 vergrößertes Radialspiel, P6 Hochpräzisionsklasse, OEM-Lasermarkierung auf der Außenhülse, neutrale Exportkarton-Rostschutzverpackung.
• Integriertes vormontiertes Lagermodul, Stahlkäfig fixiert die Nadelrollen stabil, um ein Streuen der Rollen bei Demontage und Wartung zu vermeiden.
• Passivierungs-Korrosionsschutzbehandlung auf der Oberfläche der Außenhülse, gute Rostbeständigkeit für Innenbereiche mit leichter Staubbelastung in industriellen Arbeitsumgebungen.

4. Anwendungsszenarien

Das selbstausrichtende, geteilte, einstellbare Nadellager PNA22/44 ist ein zentrales, einstellbares Ersatzteil für mittelgroße, leichte Industrie-Getriebeausrüstungen:

• Papierführungsrollen von Druckmaschinen, Spannrollen-Drehlagerbaugruppen
• Antriebspositionierungseinheiten für Wickelrollen von automatischen Verpackungsanlagen
• Hauptrollen-Traglagerpositionen von mittelschweren Materialförderanlagen
• Hilfsantriebswellen von großen Textilmaschinen, Drehgelenke von mittelgroßen Gartengeräten

Austauschbares 22mm-Bohrungs-Nadellager der PNA-Serie für den Aftermarket
Kostengünstige Lösung für Nadellager mit Fehlausrichtungs-Kompensation für OEM von Druckmaschinen, Verpackungsmaschinenhersteller und Großserienfertigung von mittelgroßen Förderanlagen.

5. Warum GQZ Bearing wählen

• 25 Jahre professionelle Fertigungserfahrung für PNA-Serie selbstausrichtende, geteilte, einstellbare Nadellager, einschließlich PNA22/44
• PNA22/44 ist voll maßlich austauschbar mit internationalen Standard-PNA-Serie selbstausrichtenden Nadellagern, mit konsistentem Einstellbereich, Tragfähigkeit und Montage-Toleranzindikatoren.
• Umfassender OEM- und ODM-Kundenservice mit Unterstützung für C3-Spiel-Upgrade, Hochpräzisionsklasse und spezielle Oberflächen-Rostschutzbehandlung.
• Umfassende strenge Vorablieferungskontrolle: Härteprüfung des GCr15-Rings, Maßsortierprüfung der Nadelrollen, Ermüdungsprüfung der wiederholten Einstellung der geteilten Hülse, Hochgeschwindigkeits-Dauerlauf-Alterungsprüfung.
• Professionelles Ingenieurteam für Nadellager bietet technische Anleitung zur exzentrischen Feinabstimmung und zur Wellen-Gehäuse-Montage innerhalb von 24 Stunden.
• Stabile Massenproduktionslinien mit günstigen Großhandelspreisen für langfristige Druckmaschinenhersteller, Verpackungsmaschinenlieferanten und mittelgroße Förderanlagenhersteller.
• Wir konzentrieren uns auf das sphärische, selbstausrichtende, geteilte, einstellbare Design, die integrierte Innenring-All-in-One-Struktur, die kompakte, platzsparende Anordnung und die langfristige Win-Win-Kooperation mit globalen Käufern von Ersatzteilen für leichte Industrie-Getriebe.

6. Qualitätskontrolle

• Prüfung der chemischen Zusammensetzung und Härte des GCr15-Lagerstahls für Innenring und geteilte Außenhülse
• Präzisionsstanzen, Schneiden, Härten, Anlassen und Endschleifen für sphärischen Außenring und massiven Innenring
• Präzisionsschneiden, Härten und Spiegelpolieren von Nadelrollen, automatisches Maßsortier-Screening-Verfahren
• Integrierte Formgebung des gestanzten Stahlkäfigs und automatisches Rollenmontageverfahren zur gleichmäßigen Kontrolle des Rollenspiels
• Klassifizierte gezielte Leistungstests: PNA22/44 Langzeit-Alterungsprüfung bei mittlerer Geschwindigkeit, Ermüdungsprüfung der wiederholten exzentrischen Einstellung, Radial-Kombinationslast-Verformungsdetektion
• Vollständige Maß- und Oberflächenfehlerprüfung vor der Rostschutzölbeschichtung und Kartonverpackung für den Versand

Jede Charge von PNA22/44-Lagern durchläuft eine vollständige Stichproben-Radiallast-Wechseldrehprüfung, um eine stabile Langzeit-Selbstausrichtungs-Tragleistung in Druck-, Verpackungs- und mittelgroßen Förderanlagen zu gewährleisten.

7. Jetzt Angebot anfordern

8. FAQ
