E-Reihe Rod M64*4 Excavato Gleitlager SI80ES 80x182x55mm, Hochgeschwindigkeits- und lärmarmes kugelförmiges
Das Tonnenlager ist ein selbstausrichtendes HochleistungsGleitlager. In hohem Grade beständig gegen Schlagbeanspruchungen, wird dieses Produkt höchst zum oszillierenden Abschnitt unter den langsamen, schweren Lasten gepasst.

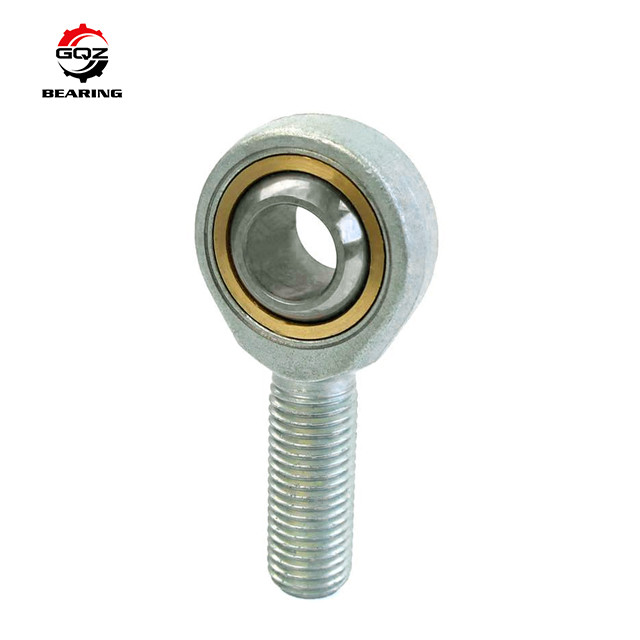

Ein Stangenendelager, alias ein heim Gelenk (Nordamerika) oder rosafarbenes Gelenk (Großbritannien und anderswo), ist ein mechanisches artikulierendes Gelenk. Solche Gelenke werden an den Enden von Steuerstäben, Spurstangen, Verbindungsstangen benutzt, oder überall wird ein artikulierendes Gelenk der Präzision angefordert. Ein Ballschwenker mit einer Öffnung, durch die ein Bolzen möglicherweise oder anderes Befestigungsteil überschreiten, wird in ein Kreisgehäuse mit einer verlegten befestigten Welle gedrückt. Der verlegte Teil ist möglicherweise entweder Mann oder Frau.
1. Rod-Körper mit rechte oder linke Handinnengewinde
2. Es besteht ein kugelförmiges radialGleitlager GE. E oder GE. .ES 2RS und Stangenkörper
3. Oberfläche von Stangenkörper zine überzogen, Unterkunft des SI. .ES mit einem schmierenden Loch oder Schmiernippel
4. Für linken Handfaden addieren Sie bitte Suffix „L“, z.B. SIL 30 ES
5. Für Lager d≥15, SI. .ES 2RS auch verfügbar, z.B. SI 25 ES 2RS
6. Loch oder Schmiernippel zu schmieren ist nicht verfügbar für die markierte Größe " *“
SI. .ES | Maße (Millimeter) | Lasts-Bewertungen (kn) | Gewicht (Kilogramm) | |||||
Art | d | B | C1 | d2 | a° | Dynamisch | Statisch | |
SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
Maße | Winkel | Dynamisch | Statisch | ||||||
d (Millimeter) | d2 (Millimeter) | B (Millimeter) | G (6H) | C1 (maximal) | h1 | C (kn) | C0 (kn) | ||
40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
80 | 182 | 55 | M 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
