Schwere Last T4DB170 Metrische Präzisionswalzlager 170x230x32mm

1.Produktübersicht

1.Produktübersicht
T4DB170 ist ein metrisches ISO-Standardlager der T4DB-Serie mit einer einzigen Reihe abtrennbarem, konischen Walzlager, einheitliche Montageabmessung des Kerns, Innenbohrung d=170mm, Außendurchmesser D=230mm, Innenringbreite B=30mm,Außenringbreite C=23 mm, Gesamtbaugröße T=32mm, mittelgroße Bohrung für schwere Belastungen mit 17,1° StandardkontaktwinkelSKF 集....

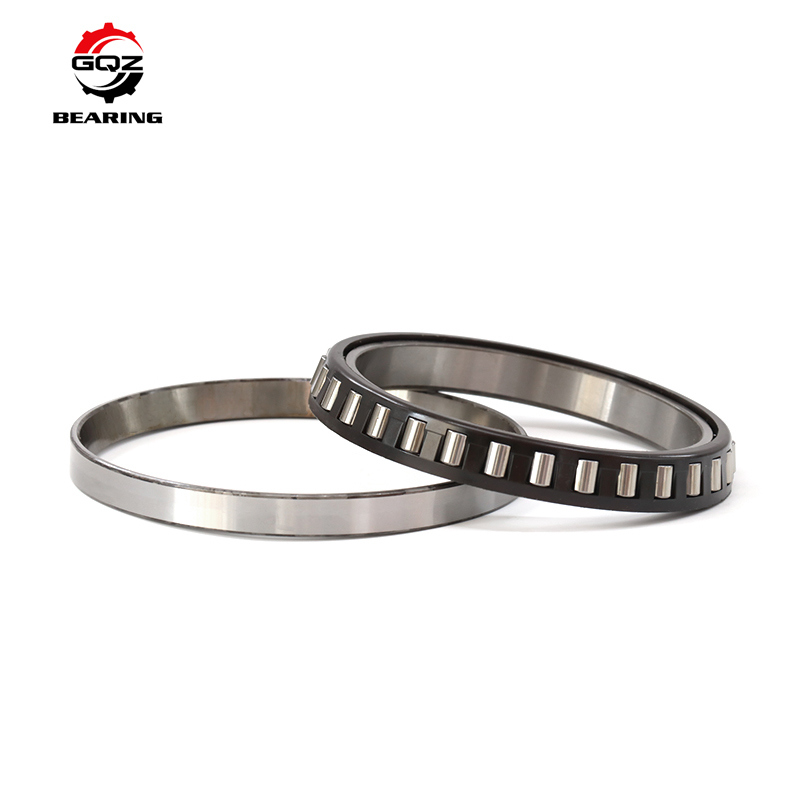

Offene, nicht versiegelte Splitkonstruktion: Kegel-Anlage (innerer Ring + spitze Walzen + Stahlstempelkäfig) und Außenkopf können unabhängig voneinander vollständig zerlegt werden, bequeme getrennte Montage,Anpassung der Vorlast und Ersatz von Bauteilen für große schwere Getriebe. Es kann eine schwere kombinierte Radiallast sowie eine einseitige axiale Schublast tragen; die gepaarte Rücken-zu-Rücken-/O-Typ-Anbringung ermöglicht eine bidirektionale axiale Positionierung und eine hohe Steifigkeit,stabile Drehung unter langzeitigen Wechselstufen von starkem Aufprall und vorwärts-rückwärts häufiger Belastung.
Alle Ringe und Walzelemente verwenden integriert gelüftetes GCr15-Hochkohlenstoffchromlagerstahl, präzise logarithmische Oberfläche der Rollenkontaktkurve und strenge Rollensortierung.einheitliche interne Spannungsverteilung, hervorragende Verschleißfestigkeit, Ermüdungs- und Stoßfestigkeit, geringes Reibmoment und geringer Temperaturanstieg bei kontinuierlichem Einsatz mit starker Last.Breit auf die schweren industriellen Getriebeverkleiner abgestimmt, Bergbauförderantriebswellen, große Baumaschinenachsen, Hilfsgetriebe für metallurgische Walzwerke und Differentialstützstellen für schwere Lkw.

2.Technische Spezifikationen

Modell: T4DB170
Grundabmessung: d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
Struktur: Einreihes, abtrennbares, spitziges Rolllager, offen ohne Dichtung, Stahlstempelkäfig als Standard
Rohstoff: GCr15-Lagerstahl
Käfigoptionen: Stempelstahlkäfig / Massivmessingkäfig für hohe Temperaturen
Standardfreiheit: CN-Normalfreiheit, C3-Erweiterungsfreiheit anpassbar
Mindestradius des Fillets r1,r2=r3,r4=3 mm
Betriebstemperaturbereich: -30 °C bis 120 °C
Nettogewicht: 3,45 kg
Berechnungsgröße a=44 mm, Innenringschulter d1=197 mm
Anbaugrenzgröße:
Da max=182mm, db min=184mm; Da min=215mm, Da max=216mm; Db min=223mm
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
Berechnungskoeffizient: e=0.46, der Achsfaktor Y=1.3, statischer Achsfaktor Y0=0.72
Grunddynamische Radiallast Cr: 307 kN
Grundstatic Radiallast C0r: 440 kN
Grenzlast durch Müdigkeit Cur: 43 kN
Referenzgeschwindigkeit des Fetts: 2000 R/min; Grenzgeschwindigkeit des Fetts: 2600 R/min
Auf Wunsch des Kunden können vollständige Montagezeichnungen, Lastcharakteristikkurven und Prüfberichte zur beschleunigten Ermüdung durch starke Schläge bereitgestellt werden.

3Hauptvorteile

• Standard T4DB mit mittlerer und großer Bohrungsbreite, kompakter Layout, ultrahohe radiale und axiale kombinierte Lastkapazität unter begrenztem axialen Montageplatz,Ideale Übereinstimmung für schwere Bergbau- und metallurgische Großtransmissionsgeräte
• Vollständig trennbarer Kegel und Tasse unabhängige Split-Struktur, beschädigte innere Kegel oder äußere Tasse kann getrennt ersetzt werden, ohne die Gesamtmontage der großen Getriebe,erheblich reduziert Wartungsunterbrechungen und Ersatzteilbeschaffungskosten
• Präzisionsspiegel überarbeitete Kegelbahn + logarithmisch optimierte Rollenkontaktkurve, gleichmäßige Lastverteilung auf der Rollenkontaktoberfläche, wirksame Reduzierung der Kantenbelastungskonzentration,Verzögerung der Rennstrecke und Fehlschlag bei der Schleifung der Walzen
• Doppelkäfigkonfigurationsmöglichkeiten: kostengünstiger gestempelter Stahlkäfig für allgemeine intermittierende Arbeitsbedingungen mit schwerer Belastung;Massivmessingkäfig gegen Verformung für 24h ununterbrochene Hochtemperatur-Harte Bergbauproduktionslinien
• Vollständig anpassbare Serviceunterstützung: Erweiterte Radialfreiheit C3, hochpräzise Grade P5/P6, OEM-Lasermarkierung, spezielle Hochtemperatur-Antioxidationsfettfüllung, neutrale Verpackung der Exportmarke
• Strenge integrierte Wärmebehandlung durch Ablösung von Belastungen, einheitliche Materialhärte und innere Strukturfestigkeit,Verlängern Sie den Gesamtüberholzyklus der Ausrüstung um mehr als 30% im Vergleich zu gewöhnlichen niedriggenauen Spitzenwalzlagern
• Standard-offene Konstruktion unterstützt Ölbad zirkulierende Schmierung, geeignet für große Getriebe mit eingebauten reichlich schmierende Ölzirkulation System, langfristigen stabilen kontinuierlichen Betrieb

4.Anwendungen

T4DB170 offenes, trennbares, schweres, konisches Rolllager ist ein Kernverschleiß-Ersatzteil für mittelgroße, schwere, industrielle Rotationsgeräte:

• Große horizontale/vertikale schwere industrielle Getriebe-Reduktoren, Förderlager für Bergbaubänder
• Großbagger, Schwerlastwagen, Straßenrollen, Lagerbaugruppen zur Positionierung der Hauptantriebsachse
• Hilfsgetriebeschäfte für leichte Walzwerke, Rotationsstützen für Rollen für große Stahlwerke
• Schwerlastfahrzeug, Maschinenfahrzeugdifferenzial und Radnabe für schwere Belastungen
• Große Helferreduktionsbox für Windenergie, Schwerer Hafenkranichhebe-Rotationskomponenten
• Auswechselbare 170 mm-Bohrungen der Baureihe T4DB, mit einem konischen, metrisch trennbaren Walzlager
• Kosteneffiziente Lösung für Schwerlastlager für Bergbau-Equipment-OEM, Reparaturfabrik für schwere Maschinen und metallurgische Getriebe.

5.Warum GQZ Lager wählen

• 25 Jahre Berufserfahrung in der Herstellung von T4DB-Reihe-Rolllagern mit großem Durchmesser, einschließlich T4DB170
• T4DB170 vollständig maßweise austauschbar mit Lagern der internationalen Normreihe T4DB, gleichmäßige Montagegröße, Lastklasse und Montageverträglichkeitsindikatoren
• Kompleter OEM- und ODM-Anpassungsservice zur Unterstützung von Messingkäfig, C3-Aufwertung, hoher Präzisionsstufe und spezieller Schmierstofffüllung bei hohen/niedrigen Temperaturen
• Vollständige strenge Vorlieferungskontrollen: Härteprüfung der Rohstoffe, Präzisionskontrolle der Kegelmaschine, Prüfung des Schlagmüdigkeitszyklus bei Schwerlastwechsel, Ermittlung der Rauheit der Kontaktoberfläche
• Professionelles konisches Lager-Ingenieursteam bietet große Welle und schwere Gehäuse Toleranz passende Installation technische Anleitung innerhalb von 24 Stunden
• Stabile Massenproduktionslinien mit günstigen Großhandelspreisen für langfristige Hersteller von Bergbauausrüstung, Schwerbaumaschinen und metallurgische Getriebe
• Wir konzentrieren uns auf kompaktes, abtrennbares Design für große Belastungen, ultrahohe radiale und axiale kombinierte Belastungskapazität,einfache unabhängige Wartungsstruktur und langfristige Win-Win-Kooperation mit weltweit tätigen Käufern von Ersatzteilen für schwere industrielle Getriebe.

6.Qualitätskontrolle

• Prüfung der chemischen Zusammensetzung des Rohstoffs und der Oberflächenhärte von GCr15-Chromlagerstahl
• Präzisionsdrehen, Auslöschgehärten und Spiegelüberholung für innere und äußere Ringe
• Standardintegral-Spannungsentlastungsschutzthermalbehandlung zur Beseitigung der Restbelastung durch interne Verarbeitung
• Klassifizierte zielgerichtete Leistungstests: T4DB170 Langzyklus-beschleunigter Alterungstest mit schwerer Belastung, kontinuierlicher Aufprallverschleißstest, Hochgeschwindigkeitsdetektion eines Temperaturanstiegs mit niedrigem Reibmoment
• Konische Rollensortierung, Stahl-/Brasskäfigmontage, vollständige Maß- und Erscheinungsüberprüfung vor Verpackung und Versand von rostfreiem Öl
• Jede Charge von T4DB170-Lagern besteht eine vollständige Probenahme-Fähigkeitstest für schwere Beanspruchung mit wechselnden Rotationen, um einen stabilen langfristigen Betrieb im Bergbau zu gewährleisten.Metallurgische und schwere industrielle Reduktionsübertragungsgeräte.

7- Holen Sie sich jetzt ein Zitat.

Wenn Sie T4DB170-Kopfwalzlager für große Getriebe, Bergbaumaschinen und schwere Baumaschinen benötigen und OEM-Matching benötigen, senden Sie Ihre Anfrage direkt.
Nach der Anfrage erhalten Sie eine vollständige professionelle Unterstützung:

• Schnelle offizielle Fabrikangebot Antwort innerhalb von 24 Stunden
• Ein-gegen-ein große Welle & schweres Gehäuse Übereinstimmung Toleranz Installation technische Anleitung von professionellen T4DB-Serie spitze Lager Ingenieure
• Anpassungsangebote für Lager, einschließlich Messingkäfig und Optionen zur Erweiterung der Freiraumgrenze C3
• Wettbewerbsfähiger Fabrikpreis für Großhandelsbestellungen von großen Ersatzteilen
• Senden Sie Ihre erforderliche Kaufmenge und Ausrüstung kontinuierliche schwere Last & mittlere hohe Temperatur Arbeitsumgebung um detaillierte formale Angebot zu erhalten.

8.FAQ

1. F1: Welche strukturellen Eigenschaften hat das Lager T4DB170?
   A1: Es gehört zu einem T4DB-metrischen offenen, trennbaren, einreihenförmigen, konischen Walzlager, der Kegelbaugruppe und der äußeren Tasse kann separat zerlegt werden, Standardstempelstahlkäfig, keine eingebaute Dichtung,mit einer Breite von mehr als 10 mm,.
2. F2: Welche Belastungen kann T4DB170 aushalten?
   A2: Es kann eine extrem schwere kombinierte Radiallast sowie eine einseitige axiale Schublast ertragen; eine bidirektionale axiale Positionierung erfordert zwei Lager, die mit einer angemessenen Vorbelastung hintereinander / O-Typ installiert sind.
3. F3: Für welche Branchen wird T4DB170 hauptsächlich angewendet?
   A3: Es wird häufig in Bergbaufördergeräten, großen Getriebe für schwere Industriezweige, großen Antriebsachsen von Baumaschinen und Hilfsgetriebesystemen für metallurgische Walzwerke verwendet.
