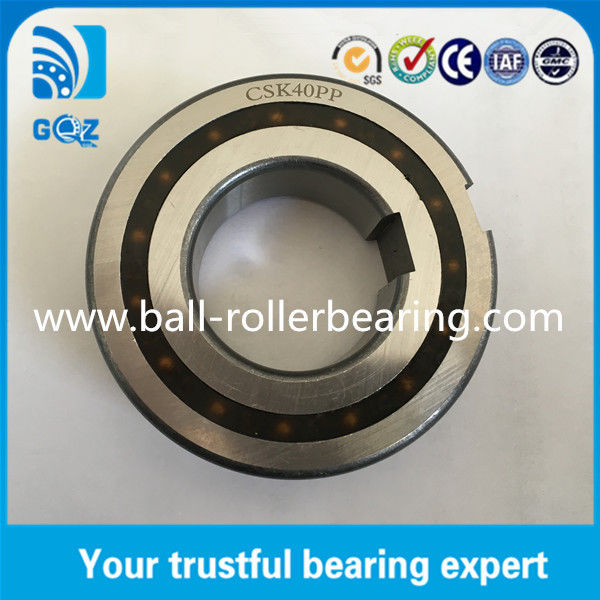

Gummi versiegelte eine Weisen-Richtung, die Weisen-Überholkupplungs-Lager CSK40PP eins trägt
1. Spezifikation:
Metrische Reihe | Zoll-Reihe | Einleitung |
AXK | TC | Schubnadel- und -käfigversammlungen, Einzelkäfig |
NTB | NTA | Schubnadel- und -käfigversammlungen, Doppelkäfig |
AXW | Schubnadellager mit dem Zentrieren | |
AXT | Schubnadellager mit Waschmaschine | |
K811, K812, K893, K874, K894 | Führungsrolle und Käfigversammlung | |
GS811,812,893,874,894 | Schubrennen, äußeres Flachschleifen | |
WS811,812,893,874,894 | Schubumkehranlagering, das Innenseitereiben | |
LS | Druckscheiben, wirtschaftlich, kein Reiben von inneren und Außenseiten | |
ZS | Mittelwaschmaschine | |
WIE |
TWA, TWAB, TWC, TWD; | Druckscheibe |
TRA, TRB, TRC, TRD | Druckscheibe |
2. Eigenschaft:
(1) eine Weisenrichtung
(2) hat Keilnute zwei im Innenring und im Außenring
(3) Gummidichtungen
(4) konkurrenzfähiger Preis
(5) gute Qualität
(6) reicher Vorrat
(7) schnelle Lieferung
3. Lager-Bild:
4. Wir liefern auch nach Nadellagern:
Modell | Maß (Millimeter) | Bewertungs-Drehmoment (Nanometer) |
W.G (Kilogramm) | Maß (Millimeter) | |||||
Identifikation | Od | T | H | h | d1 | D1 | |||
CSK8 | 8 | 22 | 9 | 2,5 | 0,015 | 3 | 3 | 8,5 | 21,5 |
CSK12 | 12 | 32 | 10 | 7,5 | 0,04 | 2 | 4 | 13,2 | 31,4 |
CSK15 | 15 | 35 | 11 | 13,5 | 0,05 | 2 | 5 | 16,2 | 34,4 |
CSK17 | 17 | 40 | 12 | 24,5 | 0,07 | 2 | 5 | 18,2 | 39 |
CSK20 | 20 | 47 | 14 | 40 | 0,11 | 3 | 6 | 21,6 | 45,5 |
CSK25 | 25 | 52 | 15 | 68 | 0,14 | 6 | 8 | 27 | 50 |
CSK30 | 30 | 62 | 16 | 110 | 0,21 | 6 | 8 | 32 | 60 |
CSK35 | 35 | 72 | 17 | 140 | 0,3 | 8 | 10 | 37,4 | 69,5 |
CSK40 | 40 | 80 | 22 | 260 | 0,5 | 10 | 12 | 43,2 | 77 |
CSK305 | 25 | 62 | 17 | 120 | 0,25 | 6 | 8 | 27 | 60 |
CSK306 | 30 | 72 | 19 | 160 | 0,38 | 6 | 8 | 32 | 69,5 |
CSK12-2RS | 12 | 32 | 14 | 7,5 | 0,05 | 2 | 4 | 13,2 | 31,4 |
CSK15-2RS | 15 | 35 | 16 | 13,5 | 0,07 | 2 | 5 | 16,2 | 34,4 |
CSK17-2RS | 17 | 40 | 17 | 24,5 | 0,09 | 2 | 5 | 18,2 | 39 |
CSK20-2RS | 20 | 47 | 19 | 40 | 0,145 | 3 | 6 | 21,6 | 45,5 |
CSK25-2RS | 25 | 52 | 20 | 68 | 0,175 | 6 | 8 | 27 | 50 |
CSK30-2RS | 30 | 62 | 21 | 110 | 0,27 | 6 | 8 | 32 | 60 |
CSK35-2RS | 35 | 72 | 22 | 140 | 0,4 | 8 | 10 | 37,4 | 69,5 |
CSK40-2RS | 40 | 80 | 27 | 260 | 0,6 | 10 | 12 | 43,2 | 77 |
