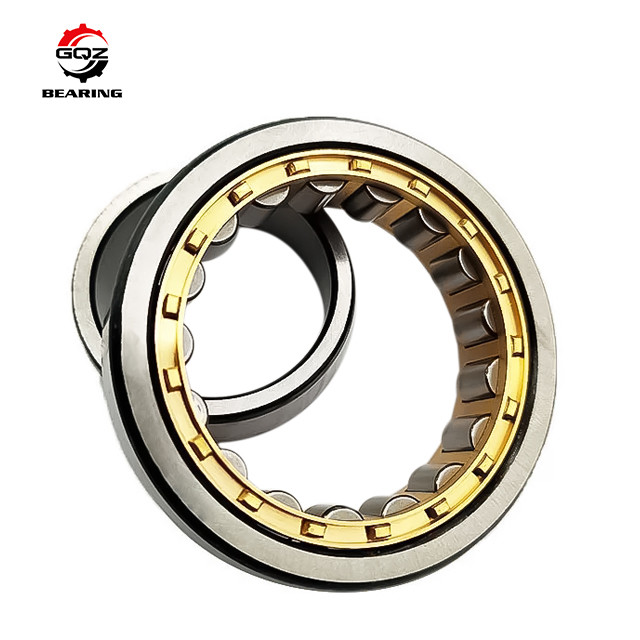

NU303E Niedrig-Nose-Fahn-Zylinderwalzlager C0 C2 C3 C4 C5
1.Zylindrische Walzlager Spezifikation :
Lagerart | Zylindrische Walzlager |
Lagermodell | NU303E |
Marke | FAG / GQZ / AAA |
Größe (mm) | 17*47*14 |
MOQ | 1 Stück |
Lagerbestand | Das reicht. |
Schmierung | Erdöl |
Anwendung | Automobilindustrie, Walzwerk, Bergbau und Metallurgie |
2. Produktdesign:
N-Konstruktion
Die innere Spur mit zwei einheitlichen Flanschen, während die Außenspur ohne Flansche. Die axiale Verschiebung der Achsen zum Lagerblock kann durch Lager aus zwei Richtungen ertragen werden.diese Lager, die üblicherweise als Nichtposition-Endlager verwendet werden.
NU-Konstruktion
Die Außenschiene von NU-Lagern hat zwei einheitliche Flansche, während die Innschiene ohne Flansche ist.diese Lager, die üblicherweise als Nichtposition-Endlager verwendet werdenAus Gründen der Herstellung und Wartung zeigten sich auf der Zeichnung zwei Flansche von Außenschienen von NU-Design-Großlagern vielleicht nicht einheitlich, aber mit losen Fassungsflanschenringen.
NJ-Konstruktion
Außenbahn hat zwei einheitliche Flansche, Innenbahn auch mit einem einheitlichen Flansche. Daher sind diese Lager für die axiale Ausrichtung von Achsen aus einer Richtung geeignet.
NUP-Entwurf
Außenschienen haben zwei einheitliche Flansche, während die inneren Schienen mit einem einheitlichen Flansche und einem nicht einheitlichen Flansche in Form von lockeren Fitting-Up-Flanschenringe.,Das heißt, sie kann die axiale Ausrichtung von Achsen aus zwei Richtungen anbieten.
3.Hauptprodukte:
1. Verjüngtes Rolllager
2. Tiefe Rillenkugellager
3. zylindrisches Walzlager
3. kugelförmiges Walzlager
4. lineares Lager
5. Kissenblocklager
6 OEM alle Strick von berühmten Marke
7Nicht-Standardlager
4. Schifffahrt:
1) Weniger als 45 KGS werden wir per Express senden.
2) Zwischen 45 - 200 KGS senden wir mit dem Luftverkehr. (Schnellste und sicherste, aber teuer)
3) Mehr als 200 KGS, werden wir per See senden. (Billiger, aber lange Zeit)
5.Anwendungsbereich:
Hauptsächlich in großen und mittleren Motoren, Lokomotiven, Spindeln, Verbrennungsmotoren verwendet
Motoren, Generatoren, Gasturbinen, Reduktoren, Walzmaschinen, Schwingschirmmaschinen und Hebe-Transportmaschinen usw.
6. Wir haben genug Lagerbestand, folgendes sind unsere Produkte auf Lager.
DAusweisungen | Alte Spezifikation | Hauptmaße (mm) | Nenngeschwindigkeit (rpm) | Gewicht ((kg) | ||||
d | D | B | Fw | Fett | Erdöl | |||
NU 303 E | 32303 E | 17 | 47 | 14 | 24.2 | 14000 | 17000 | 0.12 |
Nomenklatur | 32304 E | 20 | 52 | 15 | 27.5 | 12000 | 15000 | 0.15 |
N.E. 304 | 32304 | 20 | 52 | 15 | 28.5 | 12000 | 15000 | 0.15 |
NU 305 E | 32305 E | 25 | 62 | 17 | 34 | 9500 | 12000 | 0.24 |
NU 305 | 32305 | 25 | 62 | 17 | 35 | 9500 | 12000 | 0.24 |
NU 306 E | 32306 E | 30 | 72 | 19 | 40.5 | 9000 | 11000 | 0.36 |
NU 306 | 32306 | 30 | 72 | 19 | 42 | 9000 | 11000 | 0.36 |
NU 307 E | 32307 E | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
NU 307 | 32307 | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
NU 308 E | 32308 E | 40 | 90 | 23 | 52 | 6700 | 8000 | 0.65 |
NU 308 | 32308 | 40 | 90 | 23 | 53.5 | 6700 | 8000 | 0.65 |
NU 309 E | 32309 E | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
NU 309 | 32309 | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
KN 310 E | 32310 E | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
Nomenklatur | 32310 | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
NU 311 E | 32311 E | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
NU 311 | 32311 | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
NU 312 E | 32312 E | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
NU 312 | 32312 | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
NU 313 E | 32313 E | 65 | 140 | 33 | 82.5 | 4000 | 4800 | 2.25 |
NU 313 | 32313 | 65 | 140 | 33 | 83.5 | 4000 | 4800 | 2.25 |
NU 2214 E | 32314 E | 70 | 150 | 35 | 89 | 3600 | 4300 | 2.75 |
Nomenklatur | 32314 | 70 | 150 | 35 | 90 | 3600 | 4300 | 2.75 |
NU 315 E | 32315 E | 75 | 160 | 37 | 95 | 3400 | 4000 | 3.3 |
Nomenklatur | 32315 | 75 | 160 | 37 | 95.5 | 3400 | 4000 | 3.3 |
KN 316 E | 32316 E | 80 | 170 | 39 | 101 | 3200 | 3800 | 3.95 |
Nomenklatur | 32316 | 80 | 170 | 39 | 108 | 3200 | 3800 | 3.95 |
KN 2304 E | 32604 E | 20 | 52 | 21 | 27.5 | 11000 | 14000 | 0.21 |
Nomenklatur | 32604 | 20 | 52 | 21 | 28.5 | 11000 | 14000 | 0.21 |
KN 2305 E | 32605 E | 25 | 62 | 24 | 34 | 9000 | 11000 | 0.35 |
Nomenklatur | 32605 | 25 | 62 | 24 | 35 | 9000 | 11000 | 0.35 |
NU 2306 E | 32606 E | 30 | 72 | 27 | 40.5 | 8000 | 9500 | 0.53 |
KN 2306 | 32606 | 30 | 72 | 27 | 42 | 8000 | 9500 | 0.53 |
KN 2307 E | 32607 E | 35 | 80 | 31 | 46.2 | 7000 | 8500 | 0.72 |
