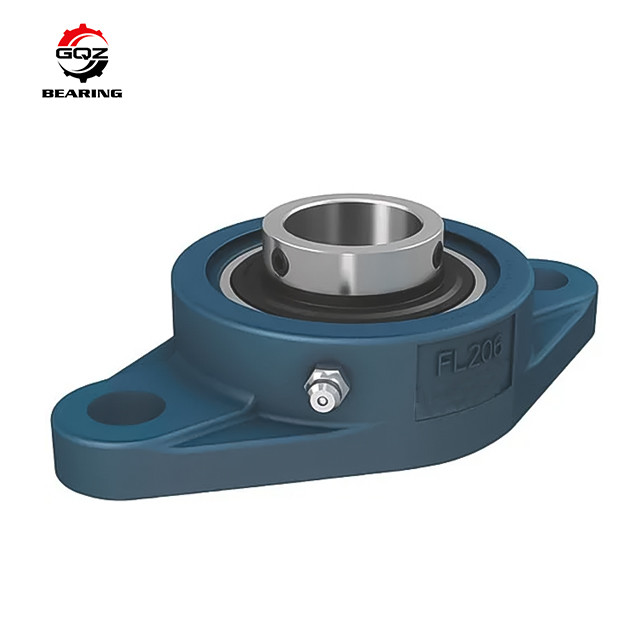

NTN-Flansch-Lagersitz, der UCFL UCFL205 trägt Lagersitz Wohnung trägt UCFL205 trägt
Flansch-Lagersitz NTN UCFL, der UCFL205 trägt Lagersitzeinleitung trägt:
UCFL-Lagersitzlager sind innerhalb einer angeflanschten Wohnung werden verwendet, wenn die LagerBefestigungsfläche zu einer Wellenachse senkrecht ist. Sie sind allgemein in zwei, drei oder Vierloch Konfigurationen verfügbar. Zwei-Bolzen flanschte Kugellagereinheiten haben einen Diamanten oder eine Geflügeltform mit 2 Löchern für die Befestigung. Wie mit unserem 3-Bolt flanschten Lager-Einheiten, flanschte 4-Bolt Lager-Einheiten und unsere Flangette-Reihen, die 2, die Bolzen Lagereinheiten flanschte, haben Lager, die bewegt sein und ausgerichtet sein können, um lange Wellen besser unterzubringen.
Einheiten | Millimeter |
Lager-Art | Roheisenwohnung |
Dynamische Lasts-Bewertung (Cr) | 14.022 |
Bewertung der statischen Belastung (Herz) | 7.843 |
Wellen-Durchmesser (FW) | 25,0000 |
Wohnungs-Breite (b) | 68,0000 |
Entlüftungsloch Mitte-zu-Mitte (e) | 99,0000 |
Wohnungs-Länge (a) | 130,0000 |
Gehäuseboden-Stärke (g) | 13,0000 |
Kugellagerinnenring-Breite (Bi) | 34,0000 |
Kugellagerinnenring-Breite - kurze Seite (N) | 14,0000 |
Kugellagerinnenring-Breite - ausgedehnte Seite (M) | 20,0000 |
Befestigungsbolzen-Größe | 10,0000 |
Hausnummer | FL 205E |
Entlüftungsloch-Durchmesser (S) | 12,0000 |
Flansch-Versammlungs-Höhe (Z) | 37,0000 |
Flansch-Höhe (L) | 27,0000 |
Befestigungsplatte zum Tragen von Mitte (i) | 16,0000 |
Gewicht (g) | 634,00 |
Material | Roheisenwohnung, Chromstahllager |
Der NTN-Flansch-Lagersitz, der UCFL UCFL205 trägt Lagersitzmodelle trägt, entwerfen:
Lagersitz-Lager (UCFL-Reihe)
Lager-Zahl | Wellendurchmesser d (Millimeter) | H (Millimeter) | L (Millimeter) | L1 (Millimeter) | A (Millimeter) | J (Millimeter) |
UCFL 201 | 12 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 202 | 15 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 203 | 17 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 204 | 20 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
