LM25UU / LBD25UU / LM25UU-OP Lineare Kugellager mit Bewegung / Lineare Busche 25*40*59mm

LM25UU, LBD25UU und LM25UU-OP sind standardmäßige metrische Kugellager mit einem Durchmesser von 25 mm mit drei verschiedenen Strukturtypen, um unterschiedliche Anforderungen an Installation und Abstand zu erfüllen.Alle Serien verwenden mehrere Gruppen von zirkulierenden Stahlkugelgruppen in der Außenhülle, die eine reibungslose, geringe Reibungsfrequenz bietet und nur Radiallast trägt.

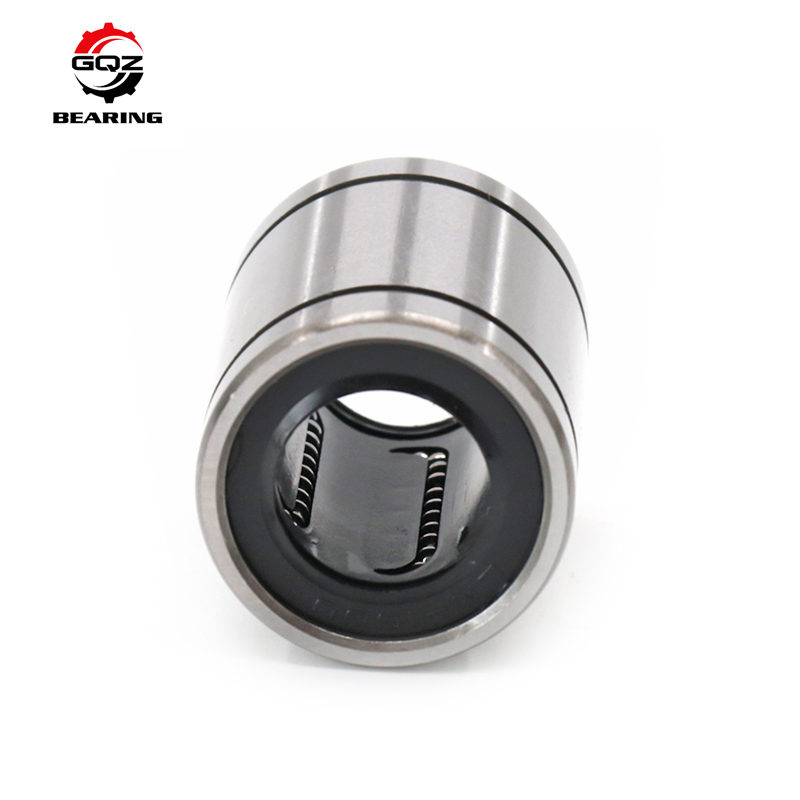

• LM25UU: Standard geschlossene integrierte Außenhülle, doppelte Enden Gummi-Staubdichtungen, universell für gewöhnliche lineare Gleitplattformen mit fester Freiheit;
• LBD25UU: Flanken integrierte geschlossene lineare Gehäuse, Montageflanken auf beiden Seiten für die direkte Oberflächeninstallation ohne zusätzliche Positionierungshüllen;
• LM25UU-OP: offene, verstellbare Spaltstruktur mit Schlitten, die Spalte kann durch Anziehen der Gehäusklemme verringert werden, um das Spiel zu vermeiden, ideal für hochpräzise Positionierungsgeräte.

Die Außenhülle besteht aus hochfesterem kalt gezogenem Stahl, der Nylon-Halter trennt gleichmäßig Chrom-Stahlkugeln, vorgefülltes langlebiges Lithium-Fett im Inneren.Schneidflüssigkeit und Trümmer, weit verbreitet für CNC-Ausrüstung, elektronische Automatisierungsanlagen, Prüfgeräte, Verpackungsmaschinen und präzise gleitende Getriebeplattformen mit 25 mm Führungswellen.

Entsprechender Schachtdurchmesser d:25 mm

Standardradialfreiheit:Normalfreiheit der KN

Ballmaterial:Stahl mit GCr15-Lager

Material für die Aufbewahrung:Verschleißbeständiges PA66-Nylon

Siegel:Doppelseitiges staubdichtes NBR-Gummidicht

Höchstgeschwindigkeit:1.5 m/s

Betriebstemperatur:-20 °C bis 80 °C

Anforderungen an die Wellenoberfläche:HRC60~64 Spiegelüberholung

Außendurchmesser D:40 mm

Gesamtlänge L:59 mm

Dynamische Last Cr:5.8 kN

Statische Last C0r:8.3 kN

Nettogewicht:0.145 kg

Außenflanschenbreite W:64 mm

Flanschdicke T:7 mm

Außendurchmesser D:40 mm

Gesamtlänge L:59 mm

Dynamische Last Cr:5.8 kN

Statische Last C0r:8.3 kN

Nettogewicht:0.182 kg

Außendurchmesser D:40 mm

Gesamtlänge L:59 mm

Schlittenöffnung für die Freiraumausrichtung

Dynamische Last Cr:5.4 kN

Statische Last C0r:7.8 kN

Nettogewicht:0.138 kg

Vollständige Abmessungszeichnungen und Lastparametertabellen für drei Modelle sind auf Wunsch des Kunden erhältlich.

1. Drei Strukturversionen (geschlossene Gerade / Flansche / offene verstellbare Lücke) decken alle Anforderungen an die Maschineninstallation ab, einmaliger Einkauf für verschiedene Ausrüstungskonstruktionssysteme
2. Die zirkulierende Stahlkugel mit mehreren Reihen bietet eine gleichmäßige radiale Tragfähigkeit, einen ultra-niedrigen Reibungskoeffizienten, ein glattes, leises, wechselseitig schieben ohne Verstopfung
3. Doppelseitige integrierte NBR-Staubdichtungen isolieren Werkstattstaub und Kühlmittel, sperren internes Schmierfett und verlängern den Wartungszyklus
4. Hohe Robustheit Kalt gezogene Stahloberfläche mit stabiler Dimensionstoleranz, guter Steifigkeit und Verformungsbeständigkeit bei langfristiger Dauerbetrieb
5. PA66 Nylonkugelhalter begrenzt Stahlkugeln gleichmäßig, vermeidet Kollisionsgeräusche und verhindert, dass die Kugel beim Abbau fällt
6. Anpassbare Optionen: rostfreie Stahlhülle, Schmiermittel für Lebensmittel, speziell vergrößerte C3-Abstand, OEM-Lasermarkierung und hochtemperaturbeständige FKM-Dichtungen

Effektive Verbesserung der Präzision der linearen Positionierung der Anlagen und Verringerung der Anzahl der Ersatzteile für automatisierte Produktionslinien

Dieses LM25UU / LBD25UU / LM25UU-OP dreitypige lineare Kugellager ist für folgende Präzisionsautomationsgeräte geeignet:

• CNC-Gravurmaschinen, kleine Fräsmaschinen, lineare Schiebeanlagen mit Zuführachse
• 3C elektronische automatische Montageausrüstung, Handling-Portale und Präzisionsprüfgeräte
• Druckmaschinen, Lebensmittelverpackungsgeräte Hochgeschwindigkeits-lineare Übertragungsmechanismen
• Ausrüstung für medizinische Inspektionen, präzise Laborschiebeplattformen und Detektionsvorrichtungen
• Schnittgeräte für die Holzbearbeitung, lineare Bewegungsbauteile zur Einspritzgießerei
• Ersatzteile für Linearleitwellen mit einem Durchmesser von 25 mm

Ideale Multi-Struktur-Linear-Buschlösung für verschiedene Anlagen und hochpräzise Abstandsregelung in industriellen Automatisierungsszenen

• 25 Jahre Berufserfahrung in der Herstellung von Standard-linearen Kugellagern
• Drei Modelle, die vollständig austauschbar sind, mit linearen Buschen der LM/LBD-Serie der internationalen Norm, gleichmäßige Abmessungstoleranz und Gleitgleit
• Kompleter OEM & ODM kundenspezifischer Service zur Unterstützung von Edelstahlschalen, speziellem Schmiermittel und Freiflächenanpassung
• Strenge Prüfung des gesamten Prozesses: Härte der Rohstoffe, Präzision der Oberflächenveredelung der inneren Löcher, Dichtheit der Dichtungen und Prüfung des Schiebezyklus vor der Lieferung
• Professionelles Linear-Motion-Engineering-Team bietet Schachten- und Gehäuse-Toleranz-Übereinstimmungs-Anleitung innerhalb von 24 Stunden
• Stabile Massenproduktionskapazität mit günstigem Großhandelspreis für langfristige Hersteller von Automatisierungsgeräten

Wir konzentrieren uns auf stabile geräuscharme Gleitleistung, langlebige Dichtung und langfristige Win-Win-Kooperation mit globalen Industrie-Käufern

• Prüfung der chemischen Zusammensetzung und Oberflächenhärte von kalt gezogenen Stahlkugeln und GCr15-Chromstahlkugeln
• Präzisionsdrehen und Verarbeitung der Oberflächenveredelung von Spiegeln mit inneren Löchern für lineare Lageroberflächen
• Standardisiertes Wärmebehandlungsprozess zur Belastungsentlastung zur Stabilisierung der Verformungsbeständigkeit der Schale
• Umfassende Leistungstests: Einheitlichkeit der Radialfreiheit, Gleitgeräusche, Staubdichtigkeit, dynamische und statische Tragfähigkeit
• Einheitliche Überprüfung des Füllvolumens von Fett für doppelt versiegelte lineare Buschungen
• Enddimensions-, Erscheinungs- und Kennzeichnungskontrollen vor Rostverhütung und Versand

Jede Serie von linearen Lagern besteht eine vollständige Probenahme, um eine stabile langfristige Gleitleistung zu gewährleisten

Benötigen Sie hochwertige 25mm geschlossene, flängige und offene verstellbare lineare Kugellager für CNC- und elektronische Automatisierungsgeräte, senden Sie Ihre Anfrage direkt an uns.

Nach der Anfrage erhalten Sie eine umfassende fachliche Unterstützung:

• Schnelle offizielle Fabrikangebot Antwort innerhalb von 24 Stunden
• Ein-gegen-ein Welle & Gehäuse Toleranz passender technischer Unterstützung durch lineare Bewegung professionelle Ingenieure
• Vorschläge für maßgeschneiderte Lagerlösungen einschließlich rostfreier Stahlhülle und hochtemperaturbeständiger Dichtungsvarianten
• Wettbewerbsfähiger Fabrikpreis für Mischbestellungen von drei Modellen

Senden Sie die erforderliche Menge jedes Modells und der Arbeitsumgebung, um ein detailliertes formales Angebot zu erhalten

F1:Was ist der Unterschied zwischen LM25UU und LM25UU-OP?
A1:LM25UU ist ein vollständig geschlossener Festfreiheitstyp; LM25UU-OP verfügt über eine offene, geschlitzte Struktur, die das Gehäuse festklemmen kann, um die Freiheit zu reduzieren und Spiel für hochpräzise Geräte zu vermeiden.

Q2: Was ist das?Was ist das Merkmal der LBD25UU-Flanken-Linearbuchse?
A2:Integraler Befestigungsflansch an beiden Enden, kann ohne zusätzliche Positionierungshülsen direkt an der Ausrüstungsebene befestigt werden, bequem für den Installation von dünnen Platten.

F3:Welche Härte muss die passende lineare Leitwelle erreichen?
A3:Die Wellenoberfläche benötigt eine HRC 60 ̊64-Tüftungshärte mit Spiegelüberholung, um die Lebensdauer der linearen Busche zu verlängern.
