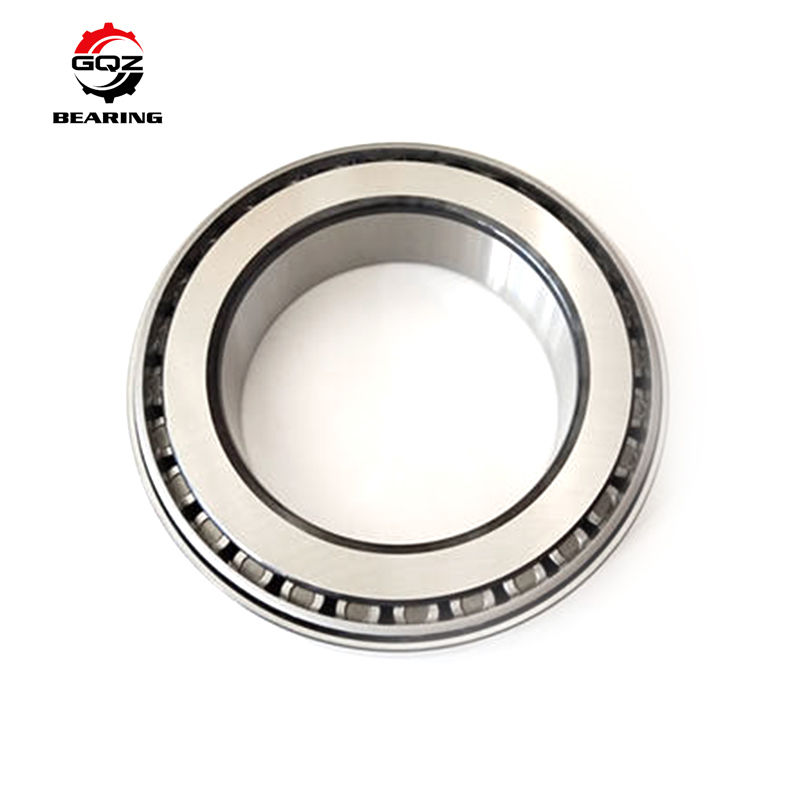

CR6016PX1 Einreihen-Radial-Toner-Rolllager für Bagger

1. Produktübersicht

CR6016PX1 und CR6016PX2V6 sind großflächige trennbare, einreife, spitze Rollenlager, die speziell für die Verringerung der Endantriebsbewegung von schweren Baggern entwickelt wurden.Einheitliche Kernbefestigungsgröße 300×380×38 mm, vollständig austauschbarer Außenanlagenraum.
Erläuterung des Unterschieds zwischen den Suffixcodes:

• CR6016PX1: Standardbasis PX Präzisionsgrad, konventionelle integrierte Löschwärmebehandlung, Standardstahlstempelkäfig,kostengünstig bei mittlerer Belastung und intermittierenden Baubetriebsbedingungen.
• CR6016PX2V6: Erweiterte Verstärkte Version; PX2-ultrapräzise interne Schleifmaschine + V6-spezielles Oberflächenverstärkungsprozess, optimierte logarithmische Rollenkontaktkurve, verbesserte Verschleißbeständigkeit,Schlagsicherheit und Hochtemperaturbeständigkeit, geringer Betriebslärm, geeignet für 24-Stunden-ununterbrochene Arbeitsbedingungen bei Schwerkraftbaggern.

Offene Split-Kegel- und Becherstruktur, innere Kegelmontage (innerer Ring + spitze Walzen + Käfig) und äußere Becher können unabhängig voneinander zerlegt werden, bequemer separater Komponentenwechsel,Vorbelastungsanpassung und Wartung vor Ort von großen FahrmotorreduktorenAlle Ringe und Walzelemente verwenden durchgehärteten GCr15-Hochkohlenstoffchromlagerstahl, eine strenge Rollensortierung und eine hochgenaue Oberflächenbearbeitung.Stabile Drehung unter langfristig wechselnden schweren kombinierten Radial- und Achsalbelastungen. weit verbreitet für Komatsu, Hitachi, Doosan große Tonnage Bagger Walking-Antriebssysteme.

2. technische Spezifikationen

Einheitliche universelle Grunddimension (CR6016PX1 und CR6016PX2V6 gleicher Umrissgröße)
d=300mm, D=380mm, T=38mm, Innenringbreite B=36mm, Außenringbreite C=28mm
Aufbau: Einreihenscheidbares, ohne Dichtung geöffnetes, spitzenförmiges Walzlager
Rohstoff: GCr15 Lager durch gehärteten Stahl
Standardkäfig: Stempelstahlkäfig; Massivmessingkäfig ist optional für eine kontinuierliche schwere Belastung mit hoher Temperatur
Standardfreiheit: C0 Normalfreiheit, C3 erweiterte Freiheit anpassbar
Minimaler Filetradius r=3 mm
Betriebstemperaturbereich: -30 °C bis 120 °C (CR6016PX2V6 bis 130 °C)
Nettogewicht: 9,44 kg
Berechnungskoeffizient: e=0.40, der Achsfaktor Y=1.49, statischer Achsfaktor Y0=0.88
Grunddynamische Radiallast Cr: 400kN
Grundstatic Radiallast C0r: 825kN
Schmierbegrenzungsdrehgeschwindigkeit: 2100 r/min

Leistungsunterschied zwischen zwei Modellen

1. CR6016PX1: PX-Standardpräzision, herkömmliche Wärmebehandlung, allgemeine Verschleißfestigkeit, intermittierende Belastungsabgleichung
2. CR6016PX2V6: PX2 mit hoher Präzision + V6-verstärkte Oberflächenbehandlung, stärkeres Schälungs- und Abrasionsschutzesystem, lange Dauer für schwere Fahrzeuge

Auf Wunsch des Kunden können vollständige Montagezeichnungen, Lastcharakteristikkurven und Beschleunigungsprüfungsberichte zur Erschöpfung durch schwere Schläge bereitgestellt werden.

3. Kernvorteile

1. Zwei Modelle haben vollständig austauschbare Montageabmessungen, Kunden können für intermittierende Arbeiten den kostenkontrollierten CR6016PX1 oder den verstärkten CR6016PX2V6 für 24-Stunden-Schwerkraftbergbauten auswählen.
2. Große dünne Wand, kompakte Breite, ultra-hohe radiale-axiale kombinierte Lastkapazität unter begrenztem axialen Installationsraum, perfekt geeignet für schwere Bagger schmale Endantriebshäuser.
3. Vollständig trennbare unabhängige Kegel- und Becherspaltstruktur, beschädigter innerer Kegel oder äußerer Becher kann separat ersetzt werden, ohne dass der große Fahrmotor komplett zerlegt wird,erhebliche Verringerung der Ausfallzeiten bei der Wartung von Geräten und der Kosten für die Beschaffung von Ersatzteilen.
4. Präzisionsspiegel-Überbearbeitung + logarithmisch optimierte Rollenkontaktkurve, gleichmäßige Lastverteilung auf der Rollenkontaktoberfläche, wirksame Verringerung der Randspannungskonzentration,Verzögerung der Rennstrecke und Fehlschlag bei der Schleifung der Walzen.
5. Optionen für eine Konfiguration mit zwei Käfigen: kostengünstiger gestempelter Stahlkäfig für allgemeine intermittierende schwere Belastungen; massivner Messingkäfig gegen Verformung für kontinuierliche Hochtemperaturproduktionslinien.
6. Vollständig anpassbare Serviceunterstützung: Erweiterte Radialfreiheit C3, hohe Präzisionsstufe P5, OEM-Lasermarkierung, spezielle Hochtemperatur-Antioxidationsfettfüllung, neutrale Exportmarkenverpackung.
7. CR6016PX2V6 exklusive V6 Oberflächenverstärkung Wärmebehandlung Prozess, einheitliche Materialhärte und innere strukturelle Festigkeit,Verlängern Sie den Reisezyklus des Baggerlagers um mehr als 35% im Vergleich zum Standard CR6016PX1.
8. Standard-offene Konstruktion unterstützt eingebaute Getriebe zirkulierende Ölbad Schmierung, passen sich an Bagger Reise Reduktor interne reichlich zirkulierende Schmierölsystem,langfristiger stabiler Dauerbetrieb.

4. Anwendungsszenarien

CR6016PX1 / CR6016PX2V6 großes, schweres, konisches Walzlager ist ein Kernverwundbares Ersatzteil für Baumaschinen und Bergbaumaschinen mit großer Tonnage:

• Großgräber Endantriebs-Reiseverringerungskasse Hauptstützlagerbaugruppen (Komatsu, Hitachi, Doosan schwerer Crawler-Gräber-Gehmotor)
• Bergbau unterirdische Transportfahrzeuge Radnabel schwere Belastungsstellen
• Große Schlepperlader, schwere Straßenrollen mit Lagern zur Positionierung der Hauptantriebsachse
• Differential- und Großgetriebe für schwere Maschinenfahrzeuge
• Großförderer für Bergbau, schwere Antriebswellen, Rotationsstützungen

Auswechselbares 300 mm-Gehäuse der CR-Serie mit großen, spitzen Rolllagern
Kostenwirksame lösung für auswechselbare Lager in zweierlei Grade für OEM-Hersteller von Baggern, Reparaturbetriebe für Schwermaschinen und Massenvergleiche von Bergbau-Ausrüstungen.

5. Warum GQZ-Lager wählen

1. 25 Jahre Berufserfahrung bei der Herstellung von Spitzenrollenlagern für Großgräber der Baureihe CR, einschließlich CR6016PX1 & CR6016PX2V6
2. CR6016PX1 und CR6016PX2V6 sind vollständig abmessungsübergreifend mit internationalen Standards für Baggerlager der CR-Serie, gleichmäßigen Montagegrößen, Lastkennzahlen und Montageverträglichkeitsindikatoren austauschbar.
3. Kompleter OEM- und ODM-Anpassungsservice mit Unterstützung von Messingkäfig, C3-Aufwertung, hoher Präzision und spezieller Schmierstofffüllung bei hohen/niedrigen Temperaturen.
4. Vollständige strenge Vorlieferungskontrollen: Härteprüfung der Rohstoffe, Präzisionskontrolle der Kegelmaschine, Prüfung des Schlagmüdigkeitszyklus bei Schwerlastwechsel, Erfassung der Rauheit der Berührungsoberfläche.
5. Das professionelle Konischlagertechnikteam bietet innerhalb von 24 Stunden technische Anleitungen für die Installation von großen Wellen und schweren Gehäuse, die der Toleranz entsprechen.
6. Stabile Massenproduktionslinien mit günstigen Großhandelspreisen für langfristige Hersteller von Bagger-OEMs, Lieferanten von Bergbauausrüstung und Reparaturbetrieben für Schwermaschinen.

Wir konzentrieren uns auf große dünne Wand-Schwerlast-trennbare Design, ultra-hohe radiale-axiale kombinierte Lastkapazität,einfache unabhängige Wartungsstruktur und langfristige Win-Win-Kooperation mit globalen Käufern von Ersatzteilen für schwere Baumaschinen und Bergbaumaschinen.

6. Qualitätskontrolle

1. Prüfung der chemischen Zusammensetzung des Rohstoffs und der Oberflächenhärte von GCr15-Chromlagerstahl
2. Präzisionsdrehen, Auslöschgehärten und Spiegelüberholung für innere und äußere Ringe
3. Differenziertes gezieltes Wärmebehandlungsprozess: CR6016PX1-Standardintegrallöschung; CR6016PX2V6-Extra-V6-Sonderoberflächenverstärkungsschweißung zur Beseitigung der Restbelastung durch interne Verarbeitung.
4. Klassifizierte zielgerichtete Leistungstests: CR6016PX1-Langzyklusintermittierender Belastungsalterungstest; CR6016PX2V6-kontinuierliche Verschleißbeständigkeit bei schweren Schlägen,Hochgeschwindigkeitsdetektion mit niedrigem Reibungsmoment.
5. Konische Rollensortierung, Stahl-/Brasskäfigmontage, vollständige Abmessungs- und Erscheinungsüberprüfung vor der Rostfreien Ölverpackung und -versand.

Each batch of CR6016 series bearings passes full sampling heavy-load reciprocating rotation fatigue test to guarantee stable long-term operation inside heavy excavator travel reduction and mining transmission equipment.

7Holen Sie sich jetzt ein Zitat.

Wenn Sie kostengünstige CR6016PX1- und V6-verstärkte, verschleißfeste große, spitze Rolllager für den Endantrieb eines schweren Bagger benötigen,Instandhaltung von Bergbaumaschinen und Baumaschinen & OEM-Matching, senden Sie Ihre Anfrage direkt.
Nach der Anfrage erhalten Sie eine vollständige professionelle Unterstützung:

• Schnelle offizielle Fabrikangebot Antwort innerhalb von 24 Stunden
• Ein-gegen-ein große Welle & schweres Gehäuse Übereinstimmung Toleranz technische Anleitung der Installation von professionellen Grabenbauer-Lageringenieure der CR-Serie
• Anpassungsangebote für Lager, einschließlich Messingkäfig und Optionen zur Erweiterung der Freiraumgrenze C3
• Wettbewerbsfähiger Fabrikpreis für Großhandelsbestellungen von großen Ersatzteilen

Senden Sie Ihre erforderliche Kaufmenge und Ausrüstung kontinuierliche schwere Last & mittlere hohe Temperatur Arbeitsumgebung um detaillierte formale Angebot zu erhalten.

8. häufig gestellte Fragen

F1: Was ist der Unterschied zwischen CR6016PX1 und CR6016PX2V6?
A1: Sie haben identische Montageabmessungen und sind vollständig austauschbar; CR6016PX1 ist ein Standard-PX-Genauigkeits-Basismodell mit konventioneller Wärmebehandlung für intermittierende Bauarbeiten;CR6016PX2V6 ist PX2 hoche Präzision + V6 Oberflächenverstärkte verbesserte Version, bessere Verschleiß-, Stoß- und Hochtemperaturleistung, insbesondere für 24-Stunden-Non-Stop-Bergbau-Schwerbagger.
F2: Welche strukturellen Eigenschaften haben Lager der Serie CR6016?
A2: Metrisch großes, offenes, trennbares, einreißiges, spitziges Rolllager, innere Kegelkonstruktion und äußere Tasse können getrennt zerlegt werden, Standardstempelstahlkäfig, keine eingebaute Dichtung,mit einer Breite von mehr als 10 mm,.
F3: Welche Belastungen kann CR6016PX1 / CR6016PX2V6 aushalten?
A3: Es kann eine extrem schwere kombinierte Radiallast sowie eine einseitige axiale Schublast ertragen; eine bidirektionale axiale Positionierung erfordert zwei Lager, die mit einer angemessenen Vorbelastung back-to-back/O-Typ installiert sind.
