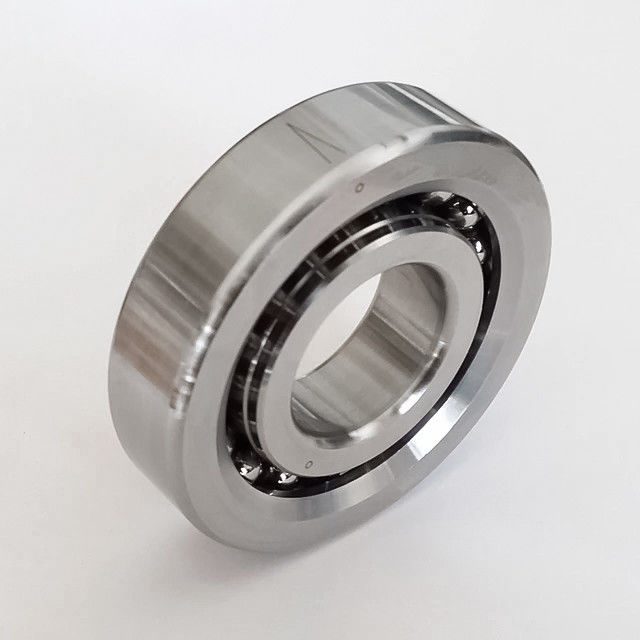

Kontaktkugellager 160TAC20D+L NSK axiale eckige Schräglager 160TAC20D+L CNC-Spindel-160x240x96 Millimeter
Kontaktschub-Kugellager der doppelten Richtung sind eckiges besonders entworfene Lager der hohen Präzision für die Hauptspindeln von Werkzeugmaschinen.
Kontaktkugellager 160TAC20D+L NSK axiales eckiges CNC-SpindelZahlensystem.
NSK, das Lager 160TAC20D+L für Bewegungsspindelentwurf trägt:
NSK, das Lager 160TAC20D+L für Bewegungsspindel Spezifikation trägt:
Warenname | Kontakt-Kugellager NSK-doppelrichtung eckiges |
Lagermodell | 160TAC20D+L |
Lagerspezifikation | Lager 160*240*96 Millimeter |
Gewicht /KG | 13 KILOGRAMM |
Lager-Reihe | TAC-Reihe |
Ring Materical | Chromstahl |
Qualitätsstandard | ISO9001: 2008 |
Lager-Präzision | P5, P4 |
Käfig | Messing |
Service | Soem-Leistungsangebot |
Axiale eckige Kontaktkugellager 160TAC20D+L
Lagerzahl: 160TAC20D+L
Größe (Millimeter): 160x240x96
Marke: NSK
Bohrungs-Durchmesser (Millimeter): 160
Außendurchmesser (Millimeter): 240
Breite (Millimeter): 96
Lagermaße und -spezifikation im Markenkatalog:
d - 160 Millimeter
D - 240 Millimeter
T - 96 Millimeter
C - 48 Millimeter
Winkel (α) - ° 60
r Min. - 2,1 Millimeter
r1 Min. - 1,1 Millimeter
DA - 228 Millimeter
Ramaximum - 2 Millimeter
Rbmaximum - 1 Millimeter
DA - 191 Millimeter
Gewicht - 13 Kilogramm
Grundlegende dynamische Lastsbewertung (c) - kN 185
Grundlegende Bewertung der statischen Belastung (C0) - kN 680
(Fett-) Schmierungs-Geschwindigkeit - 2 300 r/min
(Öl-) Schmierungs-Geschwindigkeit - 2 500 r/min
Kontaktkugellager 160TAC20D+L NSK axiale eckige Spindelmodell-Reihe CNC Spindleotor:
Kontakt-Kugellager-Reihe HOHER PRÄZISION NSK eckige:
15TAC47BSUC10PN7B, 17TAC47BSUC10PN7B, 20TAC47BSUC10PN7B, 25TAC62BSUC10PN7B, 30TAC62BSUC10PN7B
30TAC72BSUC10PN7B, 35TAC72BSUC10PN7B, 40TAC72BSUC10PN7B, 40TAC90BSUC10PN7B, 45TAC75BSUC10PN7B
45TAC100BSUC10PN7B, 50TAC100BSUC10PN7B, 50TAC120BSUC10PN7B, 60TAC120BSUC10PN7B, 55TAC100BSUC10PN7B
Modell nein. | d (Millimeter) | D (Millimeter) | T (Millimeter) | C (Millimeter) | Gewicht (Kilogramm) |
35TAC20X+L | 35 | 62 | 34 | 17 | 0,358 |
40TAC20X+L | 40 | 68 | 36 | 18 | 0,435 |
45TAC20X+L | 45 | 75 | 38 | 19 | 0,549 |
50TAC20X+L | 50 | 80 | 38 | 19 | 0,59 |
55TAC20X+L | 55 | 90 | 44 | 22 | 0,898 |
60TAC20X+L | 60 | 95 | 44 | 22 | 0,963 |
65TAC20X+L | 65 | 100 | 44 | 22 | 1,03 |
70TAC20X+L | 70 | 110 | 48 | 24 | 1,41 |
75TAC20X+L | 75 | 115 | 48 | 24 | 1,49 |
80TAC20X+L | 80 | 125 | 54 | 27 | 2,02 |
85TAC20X+L | 85 | 130 | 54 | 27 | 2,12 |
90TAC20X+L | 90 | 140 | 60 | 30 | 2,83 |
95TAC20X+L | 95 | 145 | 60 | 30 | 2,93 |
100TAC29X+L | 100 | 140 | 48 | 24 | 1,87 |
100TAC20X+L | 100 | 150 | 60 | 30 | 3,08 |
105TAC29X+L | 105 | 145 | 48 | 24 | 1,96 |
105TAC20X+L | 105 | 160 | 66 | 33 | 3,94 |
110TAC29X+L | 110 | 150 | 48 | 24 |
2,04 |
